VEML6035 es un sensor de luz ambiental de bajo consumo, alta sensibilidad y 16 bits que opera a través de simples comandos I2C. El sensor tiene una función de interrupción activa, que activa la eliminación de la carga en el host fuera de la configuración de la ventana de umbral. El consumo promedio de energía activa es de aproximadamente 300uW. VEML6035 contiene un fotodiodo, amplificador y circuito analógico/digital en un solo chip. El sensor tiene una excelente capacidad de compensación de temperatura para mantener una salida estable bajo cambios de temperatura y su configuración de tasa de refresco no requiere filtrado pasivo de bajo paso RC externo. Hay un modo de apagado programable para reducir el consumo de corriente a 0.5uA Parámetros del Producto: Voltaje de operación: 1.7-3.6V (recomendado 3.3V) Interfaz de comunicación: interfaz I2C (hasta 400KHz) Temperatura de operación: -25-85 grados Resolución: 16 bits Supresión de ruido de parpadeo: 100 Hz y 120 Hz Transmitancia de la lente: 0.0004 lux/bit Descripciones de Pines: VCC: suministro de energía + GND: tierra INT: pin de interrupción SCL: línea de reloj serie I2C SDA: línea de datos serie I2C Diagrama Esquemático: Circuito de aplicación típico: VEML6035 tiene una dirección de esclavo fija para la programación y selección de acceso del host. La dirección de bus I2C de 7 bits predefinida se establece en 0100001 = 0x29. El bit menos significativo (LSB) define el modo de lectura o escritura. Correspondientemente, la dirección de bus se establece en 01010010 = 52h cuando se escribe, y 01010011 = 53h cuando se lee. La interfaz IIC del módulo tiene una resistencia de pull-up, por lo que el usuario no necesita volver a activarla.
Características destacadas

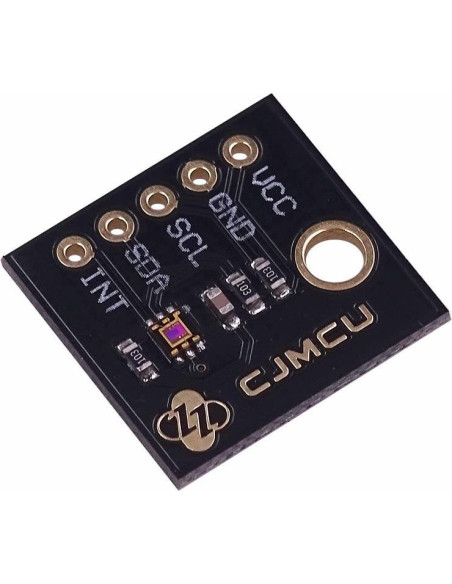

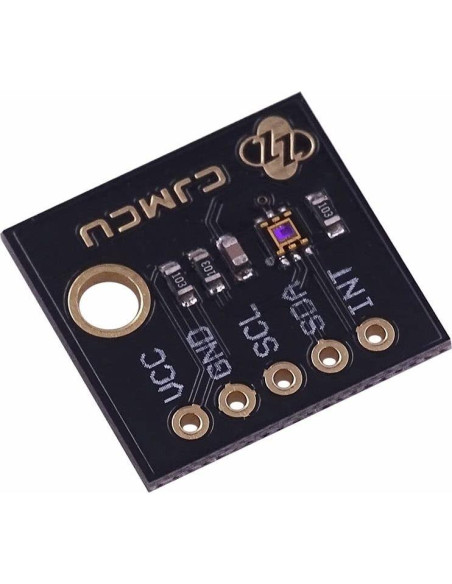

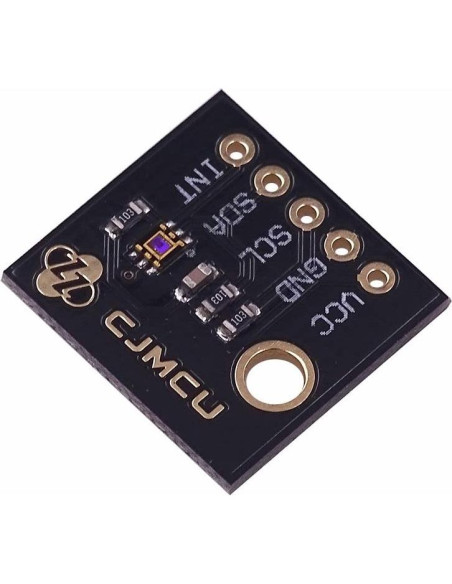

- Módulo de Sensor de Luz Ambiental VEML6035 CJMCU-6035 Sensor Óptico de 16 bits de Bajo Consumo de Energía CMOS Compensación de Temperatura IIC
Especificaciones técnicas
- Fabricante: Midzooparts
- Peso: 0.2 kg
- Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
