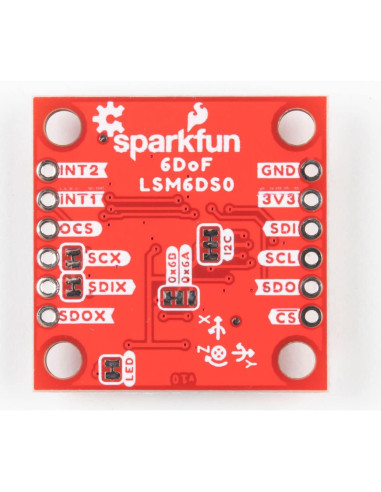

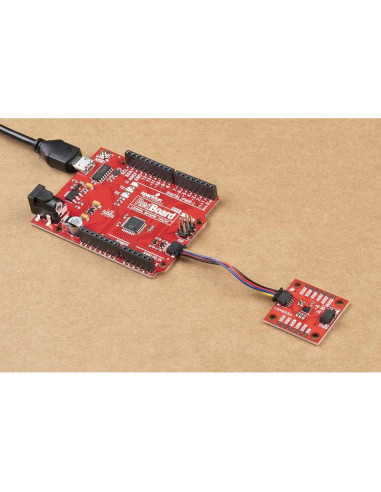

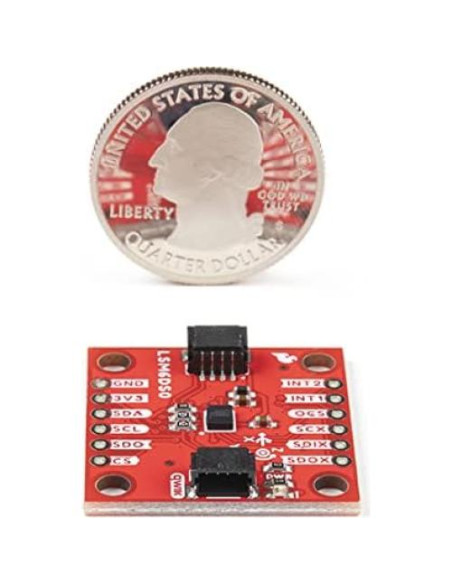

El SparkFun LSM6DSO Breakout de 6 Grados de Libertad es un sensor de acelerómetro y giroscopio con un enorme búfer FIFO de 9kB y funciones de interrupción de procesamiento embebido. Debido a las capacidades y bajo costo del LSM6DSO, hemos creado esta pequeña placa breakout solo para ti. Cada breakout LSM6DSO ha sido diseñado para ser súper flexible y puede ser configurado específicamente para muchas aplicaciones. Con el breakout LSM6DSO podrás detectar golpes, inclinación, movimiento, toques, contar pasos e incluso leer la temperatura. El LSM6DSO de STMicroelectronics es capaz de leer datos de acelerómetro y giroscopio hasta 6.66kHz para una detección de movimiento más precisa. Como se mencionó anteriormente, este breakout también tiene la capacidad de almacenar hasta 9kB de datos entre lecturas, alojar otros sensores y activar pines de interrupción, todo gracias al FIFO integrado del LSM6DSO. Utilizando nuestro práctico sistema Qwiic, no se requiere soldadura para conectarlo al resto de tu sistema. Sin embargo, aún hemos desglosado pines espaciados a 0.1" (2.54mm) en caso de que prefieras usar una placa de pruebas. Cada pin ha sido desglosado en el LSM6DSO, con un lado de la placa presentando funcionalidad de alimentación, I2C y SPI, mientras que el otro lado cuenta con pines que controlan la funcionalidad auxiliar y las salidas de interrupción. Ten en cuenta que el LSM6DSO es un dispositivo de 3.3V, por lo que suministrar voltajes superiores a ~3.6V puede dañar permanentemente el IC. Se requiere un convertidor de nivel lógico para cualquier plataforma de desarrollo que opere a 5V. El Sistema de Conexión Qwiic de SparkFun es un ecosistema de sensores, actuadores, escudos y cables I2C que hacen que la creación de prototipos sea más rápida y menos propensa a errores. Todas las placas habilitadas para Qwiic utilizan un conector JST de 4 pines y 1mm de paso. Esto reduce la cantidad de espacio PCB requerido, y las conexiones polarizadas significan que no puedes conectarlo incorrectamente.

Características destacadas

• El SparkFun LSM6DSO Breakout de 6 Grados de Libertad es un sensor de acelerómetro y giroscopio con un enorme búfer FIFO de 9kB y funciones de interrupción de procesamiento embebido.
• Cada breakout LSM6DSO ha sido diseñado para ser súper flexible y puede ser configurado específicamente para muchas aplicaciones. Con el breakout LSM6DSO podrás detectar golpes, inclinación, movimiento, toques, contar pasos e incluso leer la temperatura.
• Características: 2 conectores Qwiic, Dirección I2C: 0x6B (predeterminado), 0x6A; Rango de medición del acelerómetro: +/-2/+/-4/+/-8/+/-16 g a escala completa; Rango de medición del giroscopio: +/-125/+/-250/+/-500/+/-1000/+/-2000 dps a escala completa
• Además: Sensor de temperatura embebido: resolución de 16 bits; Rango de voltaje de operación: 1.71V a 3.6V, Típicamente 3.3V si se utiliza el cable Qwiic; Consumo de energía a 1.8V: 0.55 mA en modo de alto rendimiento combinado, 0.265 mA en modo de bajo consumo combinado
• Experiencia "Siempre encendido" con bajo consumo de energía tanto para el acelerómetro como para el giroscopio; Interfaz serial I2C/SPI con función de sincronización de datos del procesador principal; Smart FIFO de hasta 9 kbyte basado en el conjunto de características, Rango de temperatura de operación: -40C a +85C

Especificaciones técnicas

• Ram: LPDDR4
• Color: Rojo
• Marca: SparkFun
• Serie: SEN-18020
• Fabricante: SparkFun Electronics
• Procesador: core_i5
• Marca del procesador: SparkFun
• Tipo de inalámbrico: Bluetooth
• Número de procesadores: 1
• Número de modelo del artículo: SEN-18020
• Peso: 0.2 kg

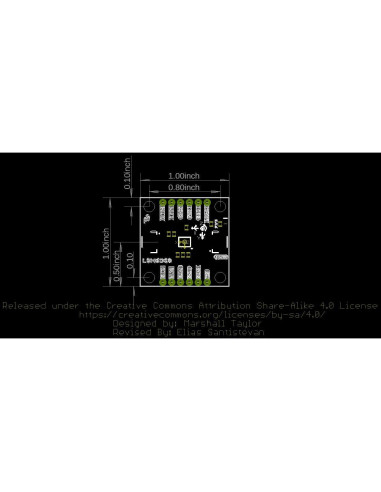

• Dimensiones: Ancho: 2.69 cm, Alto: 2.69 cm, Profundidad: 0.41 cm
