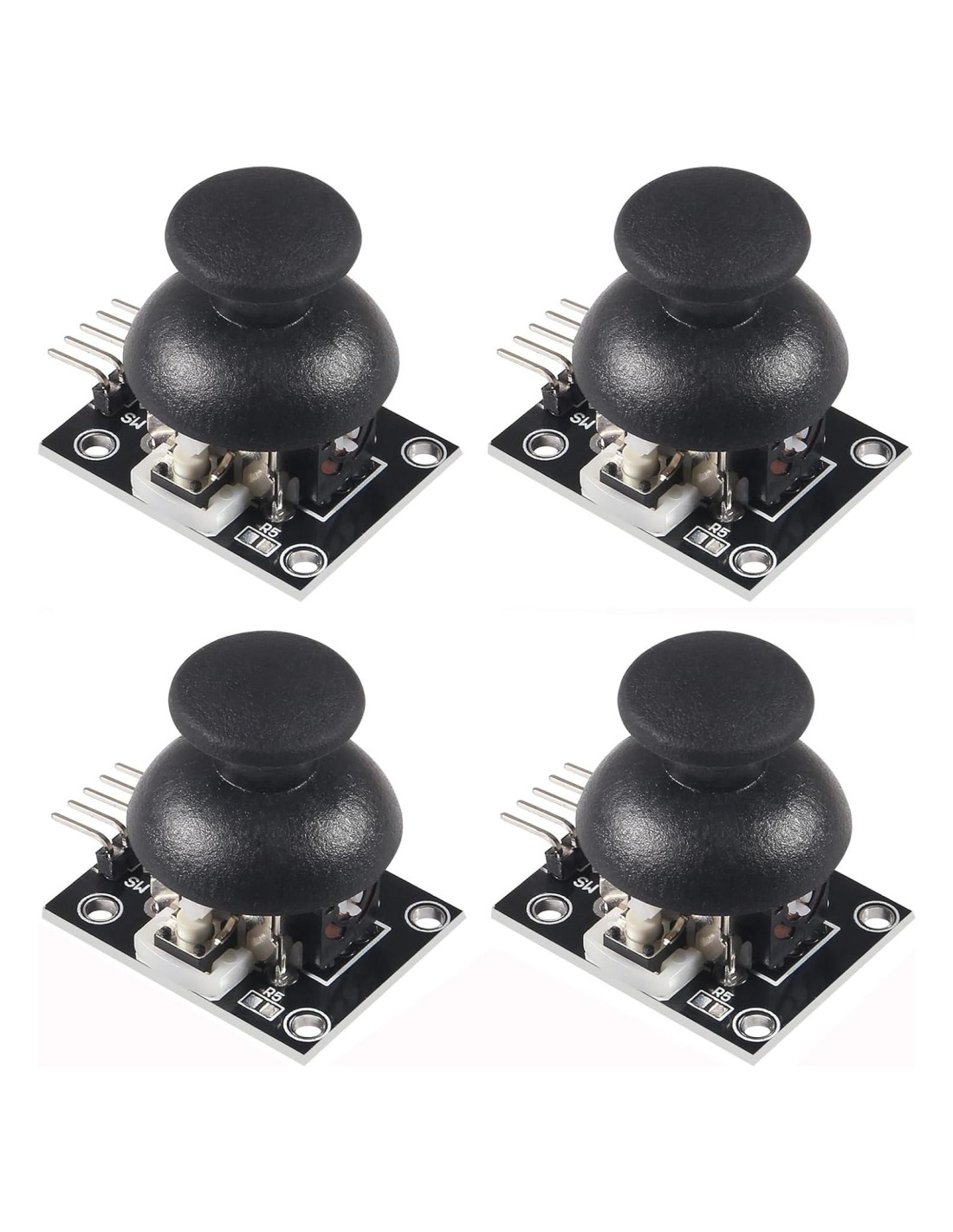

Módulo Joystick XY Doble Eje Shutao para PS2 - 4 Piezas

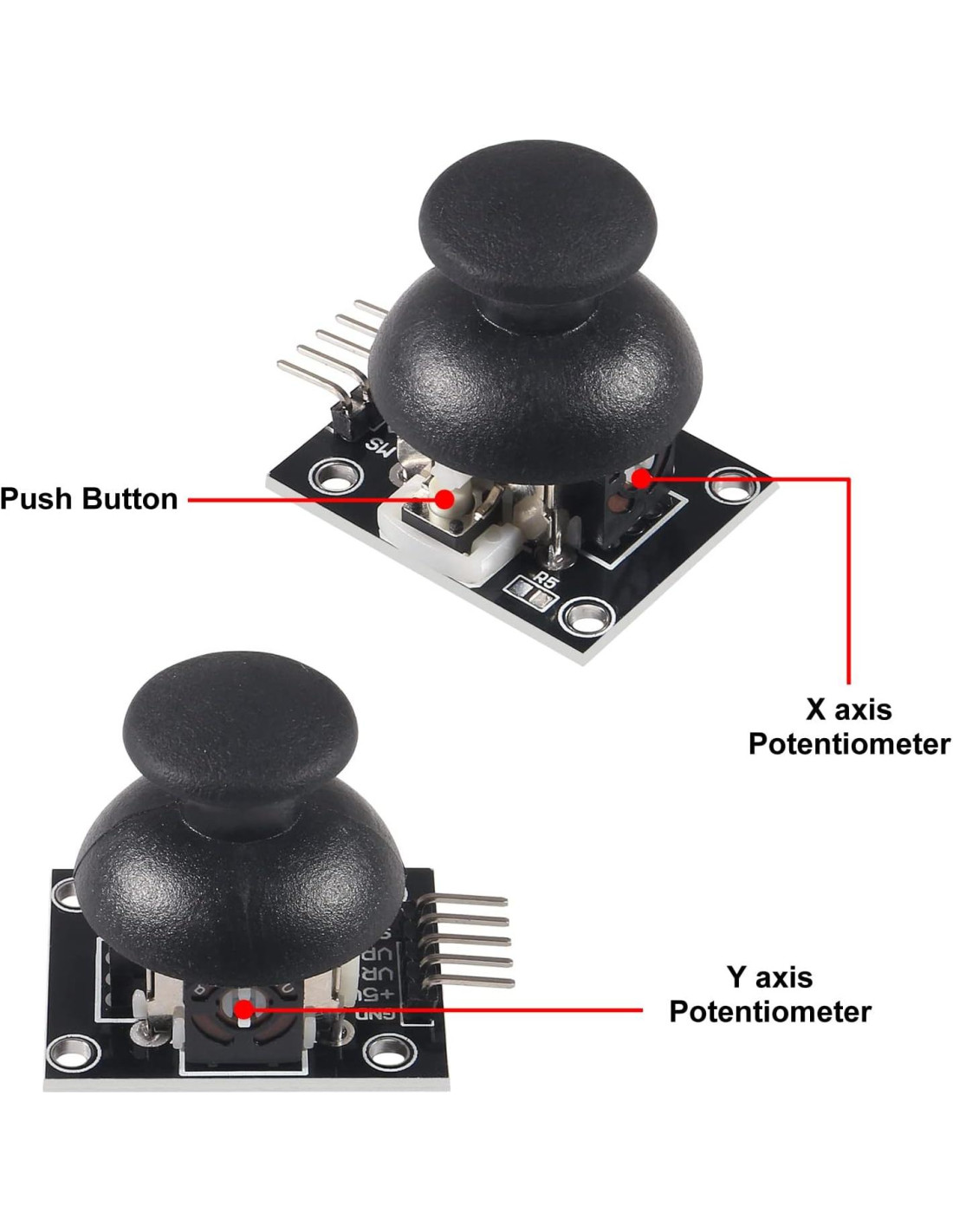

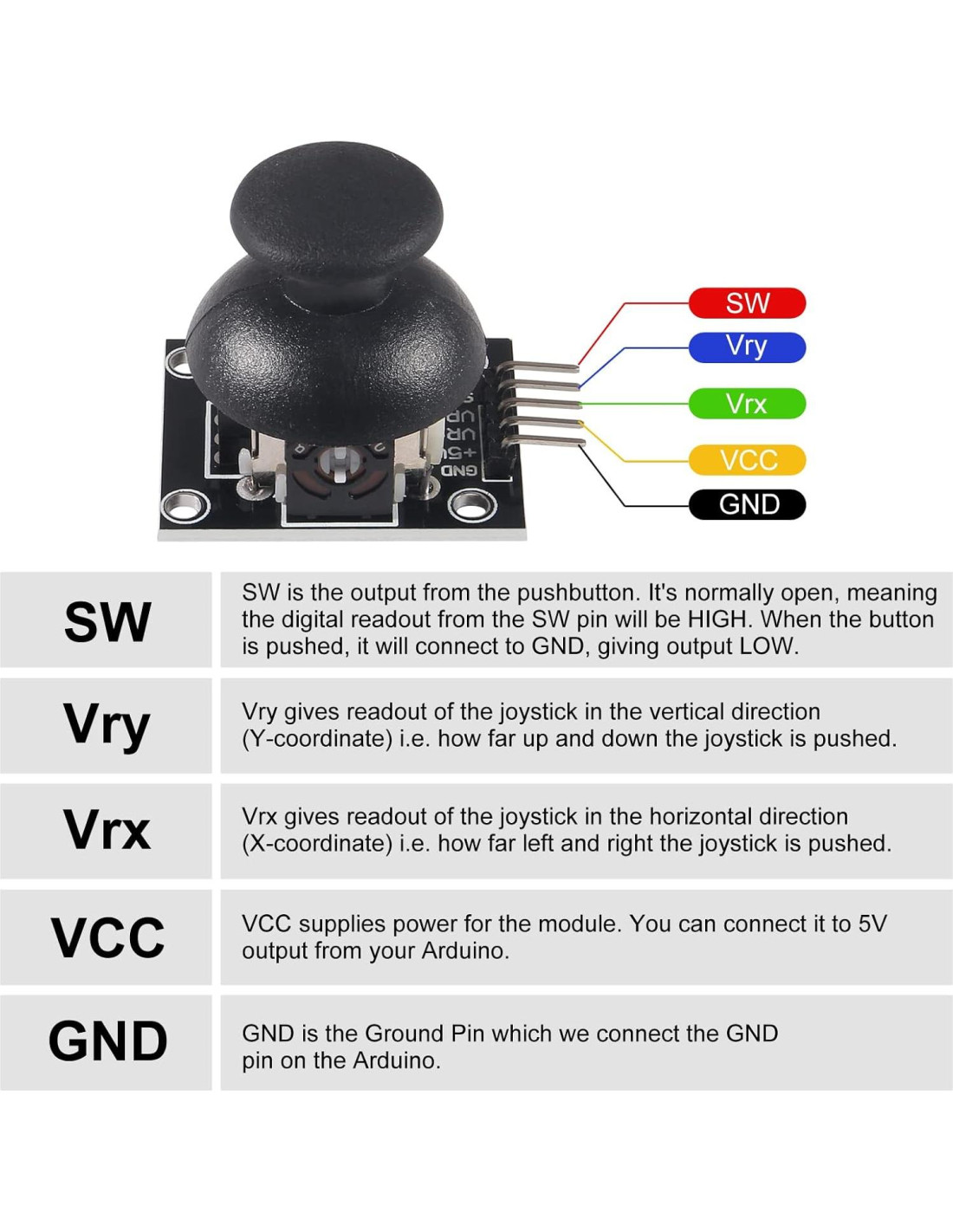

Módulo de sensor de joystick de dos ejes mediante el uso de potenciómetro de rocker para PS2, con salida analógica de 2 ejes (X, Y), salida digital de 1 botón (Z). Con la placa de expansión del sensor se pueden producir control remoto y otras obras interactivas. Además, este producto, para permitir a los clientes trabajar más fácilmente con la placa de expansión a-rd-ui-no y otras interfaces estándar, en el diseño de los ejes X, Y, Z del circuito son conductores separados, el usuario puede usar un cable especial de 3 pines a-rd-ui-no que realmente se conecta a la placa de expansión. Tutorial: De hecho, este módulo es un potenciómetro, el puerto de salida de datos en las dimensiones x, y se lee el voltaje analógico. Esta figura no dibuja la salida de datos en la dimensión z, la salida en la dimensión z solo es 0 y 1, se puede lograr mediante un botón. En resumen, es una combinación de potenciómetro y botón. En el uso de a-rd-ui-no, en la dimensión x, y recibimos dos puertos analógicos para leer sus valores, mientras que en la dimensión z estamos conectados al puerto digital, conectado a la alimentación y tierra. Programa de prueba: Int JoyStick_X = 0; // x Int JoyStick_Y = 1; // y Int JoyStick_Z = 3; // clave Void setup () {pinMode (JoyStick_X, INPUT); PinMode (JoyStick_Y, INPUT); PinMode (JoyStick_Z, INPUT); Serial.begin (9600); // 9600 bps} Y = analogRead (JoyStick_Y); z = digitalRead (JoyStick_Z); void loop () {int x, y, z; Serial.print (x, DEC); Serial.print ( ","); Serial.print (y, DEC); Serial.print ( ","); Serial.println (z, DEC); Paquete incluye: 4 x módulo de ruptura de joystick

Características destacadas

• Rango de voltaje de entrada del módulo de joystick XY de doble eje: DC 3.3V a 5V
• El sensor de palanca de control de joystick para PS2 tiene una salida analógica bidireccional especial y una interfaz de salida digital, el valor de salida correspondiente al desplazamiento biaxial (X, Y), el tipo de analógico; las teclas que el usuario presiona el eje Z, su tipo es interruptor digital
• El controlador del módulo de joystick XY de doble eje se puede programar, la placa de expansión del sensor se conecta, completa con obras interactivas remotas creativas

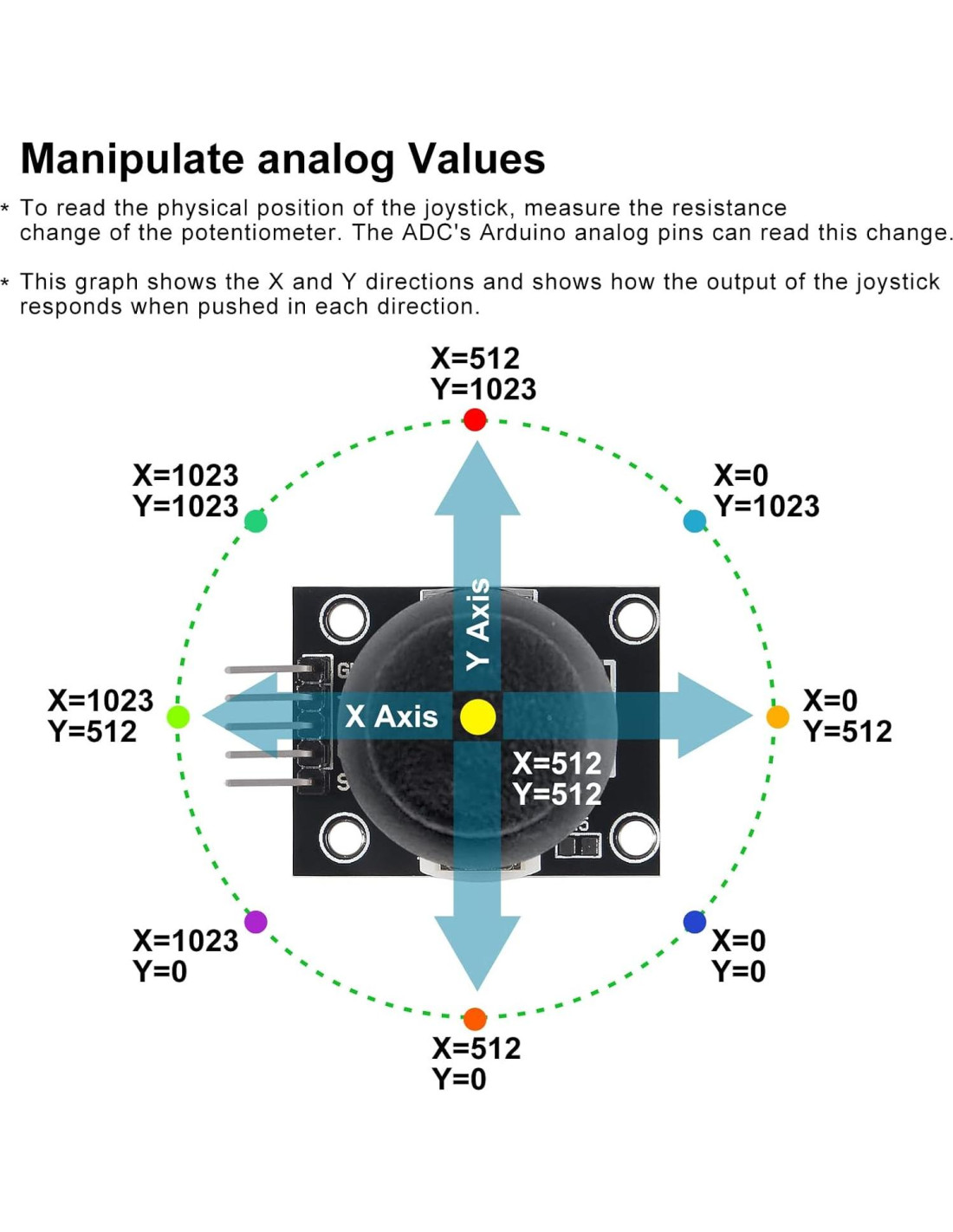

• El módulo de ruptura de joystick de juego utiliza una fuente de alimentación de 5V, el estado original de lectura de voltaje de X, Y es de aproximadamente 2.5V, cuando se presiona en la dirección de la flecha, el valor de voltaje leído aumenta hasta un máximo de 5V; al presionar en la dirección opuesta, el voltaje leído disminuye, el mínimo es 0V
• El joystick cruzado es un resistor de 10K bidireccional, con el rocker en diferentes direcciones, la resistencia de golpeo cambia

Especificaciones técnicas

• Marca: Shutao
• Fabricante: Shutao
• Sistema operativo: Linux, Windows, macOS
• País de origen: China
• Plataforma de hardware: playstation 2
• Número de modelo del artículo: 13738ST-1
• Número de procesadores: 1
• Peso: 0.2 kg
• Dimensiones: Ancho: 1.78 cm, Alto: 0.51 cm, Profundidad: 0.51 cm
