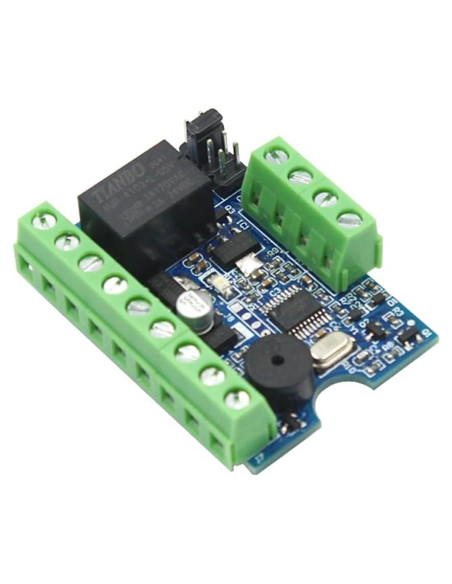

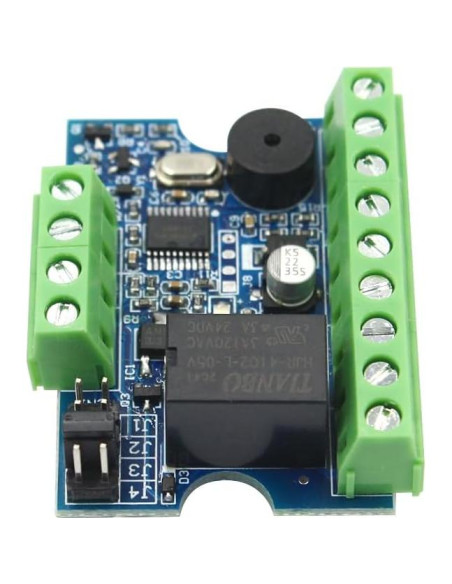

Controlador de Acceso Independiente BSTUOKEY SK13 12V RFID

Descripción

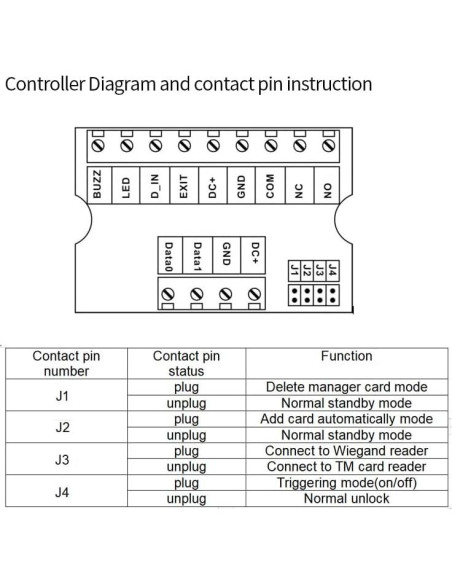

Este control de acceso es un control de acceso independiente diseñado para una sola puerta. Soporta 1000 usuarios y puede conectarse a un lector RFID Wiegand 26-44 externo o lector de memoria táctil. Tiene dos tarjetas de administrador y puede conectarse a cualquier tipo de cerraduras y botón de salida. Instalación y operación fáciles. Voltaje de entrada: DC12V+/-20% Corriente en reposo: <17mA Wiegand 26-44 Lector de memoria táctil: DS1990A Corriente de salida de cerradura eléctrica: <3A (salida de relé) Tiempo de desbloqueo: 1~128s Tarjetas de administrador: 2 tarjetas Distancia de comunicación con el lector Wiegand: <100m Distancia de comunicación con el lector de memoria táctil: <15m Temperatura de funcionamiento: -35~60C Instalación flexible: Posiciones de orificio de tornillo estándar para adaptarse a diferentes requisitos de escena Compatibilidad fuerte: Soporta la mayoría de los controladores de acceso principales en el mercado Diseño anti-error: Interfaz claramente etiquetada, cableado no confuso Duradero y estable: Resistente a desensamblaje y palanca, adecuado para varios entornos interiores y exteriores Retire el puente de acceso J1, encienda, la luz verde del controlador parpadea. Pase la tarjeta 1, tarjeta 2. El controlador está en modo de espera. La luz LED se apaga. Estas dos tarjetas serán las tarjetas de administrador. 1. Si no hay operación después de pasar la tarjeta 1, la máquina ha estado esperando el estado de pasar la tarjeta de administrador 2. Si apaga, luego enciende nuevamente, el dispositivo está en modo de agregar la tarjeta de administrador. 2. Si solo necesita 1 tarjeta de administrador. Simplemente pase la misma tarjeta dos veces al agregar la tarjeta de administrador. Las operaciones anteriores deben estar en estado de apagado. Encienda cuando todas las operaciones estén completas. Conecte el puente de acceso J1, encienda, el controlador emitirá un pitido y la luz verde parpadeará durante 3 segundos. Luego desconecte el J1, las tarjetas de administrador se eliminaron con éxito. Si se enciende nuevamente después de eliminar las tarjetas de administrador, el controlador entrará en modo de agregar tarjetas de administrador, la luz verde del controlador parpadeará. Pase la tarjeta de administrador cuando el controlador esté en modo de espera. El dispositivo sonará "DiDi" dos veces, la luz verde se encenderá. Pase las tarjetas de usuario (pase cada tarjeta de usuario una vez). Cuando todas las tarjetas de usuario se hayan agregado, pase la tarjeta de administrador o espere 1 minuto, la luz verde se apagará y el controlador estará en modo de espera. Agregar nuevas tarjetas de usuario automáticamente (Apagar, conectar el puente de acceso J2, luego encender, pase todas las tarjetas de usuario inválidas, la puerta se abrirá y todas las tarjetas de usuario inválidas se agregarán con éxito. Las tarjetas válidas podrían abrir la puerta. Pase la tarjeta de administrador, el dispositivo sonará "DiDi" dos veces, la luz verde se encenderá. En este momento, mantenga presionado el botón de salida. El zumbador sonará por segundo y la luz verde encendida significa que el tiempo de apertura es de 1 segundo. El número de veces que suena es el tiempo de apertura. Cuando se complete toda la configuración, suelte el botón de salida, pase la tarjeta de administrador o espere 1 minuto, el sistema entrará en modo de espera. Tiempo de apertura: 1-128s, predeterminado de fábrica: 3 segundos. GND- Conectar al polo negativo DC+- Conectar al polo positivo de +12V NO- Relé encendido COM- Relé COM NC- Relé NC LED- Conectar a la línea LED del lector externo BUZZ- Conectar a la línea del zumbador OPEN- Conectar al botón de salida D_IN- Conectar al botón de estado de la puerta DATA 0- Conectar a la interfaz de salida DATA 0 del lector Wiegand o interfaz de salida DATA del lector de memoria táctil DATA 1- Conectar a la interfaz de salida DATA 1 del lector Wiegand Conecte el puente de acceso J4, encienda. Cuando pase la tarjeta por primera vez, mantenga la cerradura encendida y la luz verde encendida. Cuando pase la tarjeta por segunda vez, mantenga la cerradura apagada y la luz verde se apagará. Conecte el puente de acceso J3, encienda, luego conecte el modo de lector de tarjetas Wiegand; Desconecte el puente de acceso J3, encienda y conéctese al modo de lector de memoria táctil. El interruptor magnético de la puerta se puede conectar externamente. Cuando la puerta se abra al pasar la tarjeta, el zumbador sonará "Di...", y la puerta se cerrará inmediatamente, el zumbador se detendrá, y el tiempo de apertura de la puerta se detendrá.

Características destacadas

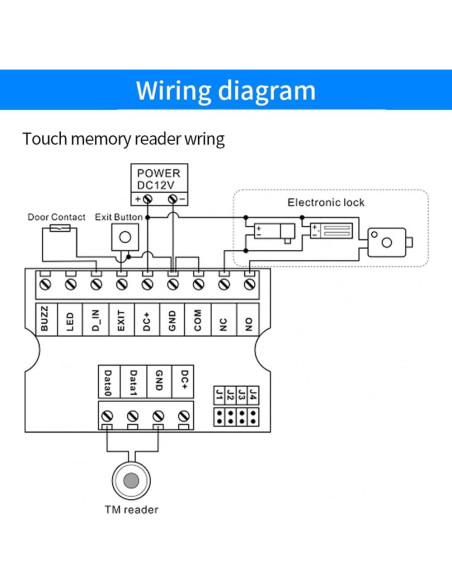

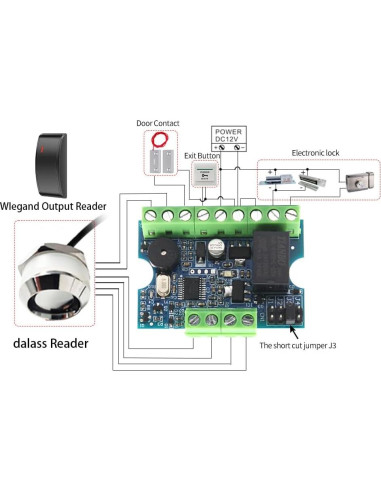

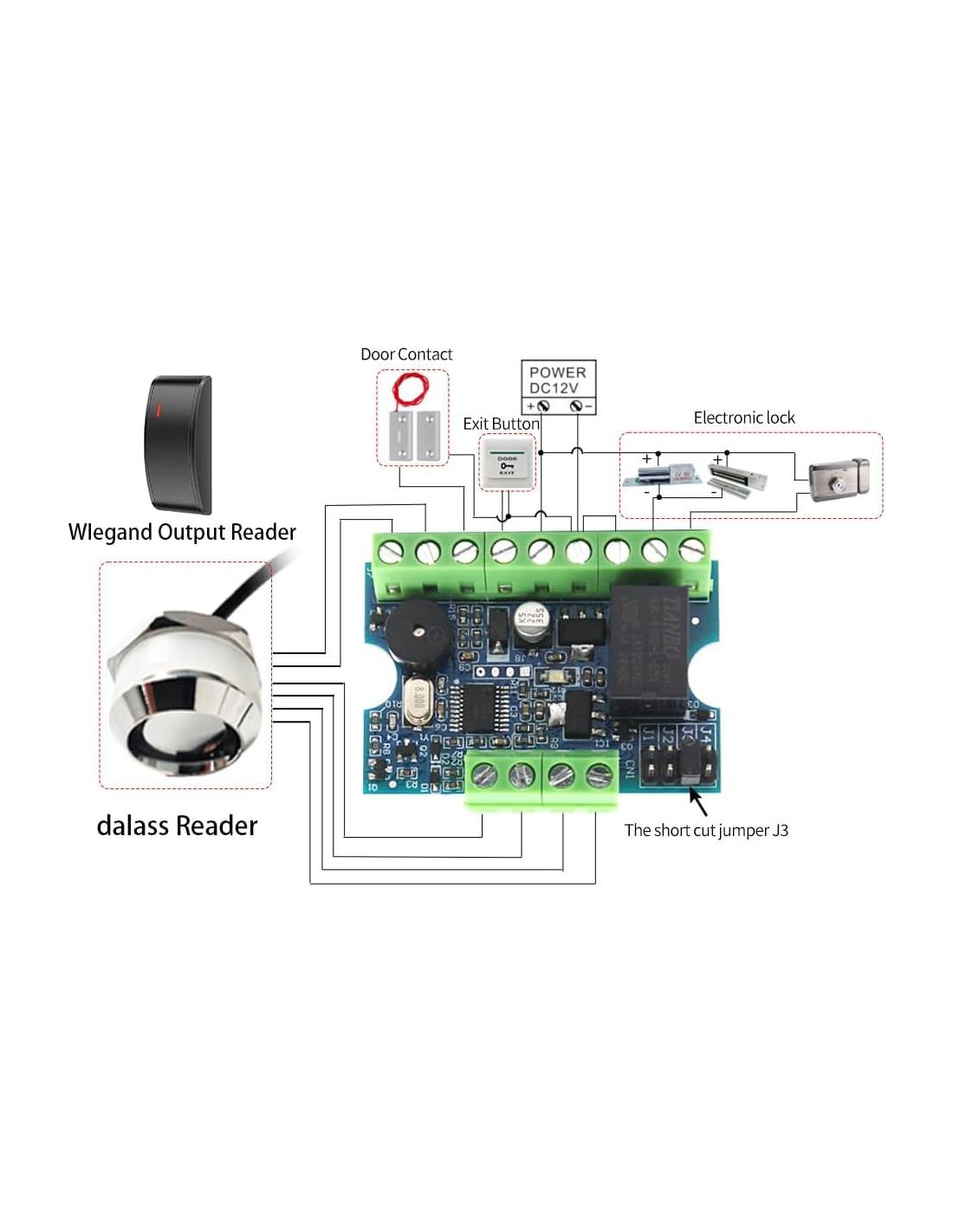

• Diseño de multi compatibilidad: TM-DALASS soporta el protocolo Wiegand 26-44 y dos modos de lectura de tarjetas de Memoria Táctil (DS1990A), puede conectarse externamente con diferentes tipos de lectores de tarjetas RFID de salida D0 D1 Wiegand o lectores de tarjetas TM, adecuado para diversas necesidades de control de acceso
• Control independiente de una sola puerta: Como un diseño de un sistema de control de acceso independiente, TM-DALASS puede gestionar la entrada y salida de una sola puerta sin necesidad de red, lo que lo hace adecuado para el control de una sola puerta, soporta almacenamiento para 1000 usuarios y está equipado con 2 tarjetas de gestión para fácil asignación de permisos y gestión del sistema

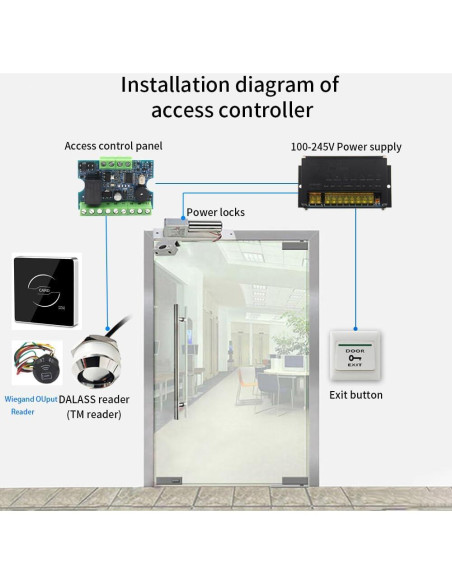

• Compatibilidad y escalabilidad fuertes: Puede conectar varios tipos de cerraduras eléctricas (corriente de salida de relé < 3A), botones de salida y otros dispositivos, adaptarse a varios tipos de cerraduras de puerta como cerraduras magnéticas y cerraduras eléctricas de enchufe, y puede instalarse de manera flexible y conveniente
• Rendimiento estable y duradero: Distancia de comunicación con el lector de tarjetas Wiegand < 100 metros, distancia de comunicación con el lector de tarjetas de Memoria Táctil < 15 metros, cumpliendo con los requisitos de diferentes escenarios de instalación
• Fácil de instalar y expandir: alimentado por DC12V, bajo consumo de energía (corriente estática < 17mA), soporta conexión a varias cerraduras eléctricas y botones de salida, tiempo de desbloqueo flexible y ajustable (1-128 segundos), fácil de instalar, plug and play
• Escenarios aplicables: Sistemas de control de acceso de una sola puerta para oficinas, hogares, almacenes, etc., especialmente adecuado para escenarios que requieren alta compatibilidad y estabilidad

Especificaciones técnicas

• Fabricante: BSTUOKEY
• Número de modelo del artículo: SK13
• Baterías requeridas: No

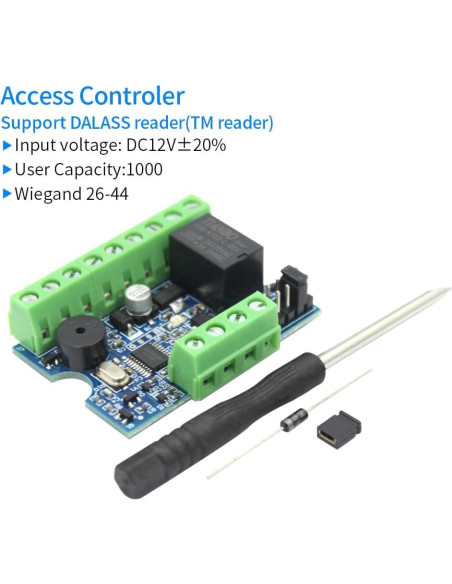

• Componentes incluidos: 1 x Controlador de Acceso 1 x Kit de Herramientas
• Peso: 0.2 kg

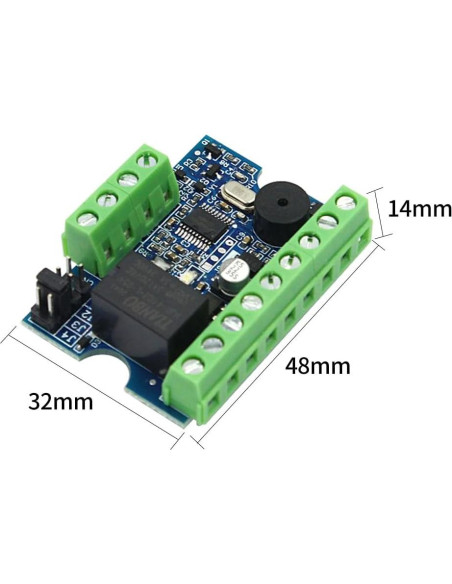

• Dimensiones: Ancho: 3.2 cm, Alto: 4.8 cm, Profundidad: 1.4 cm
