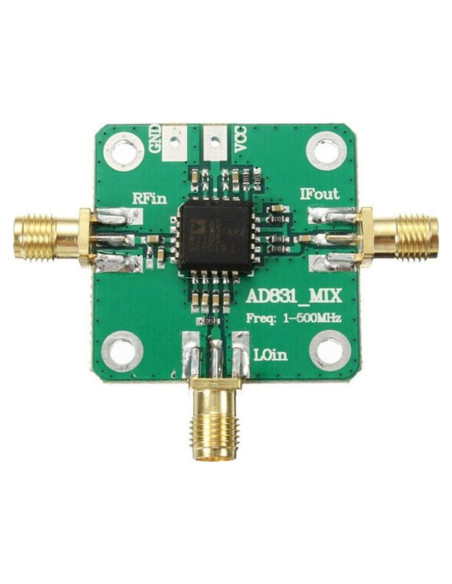

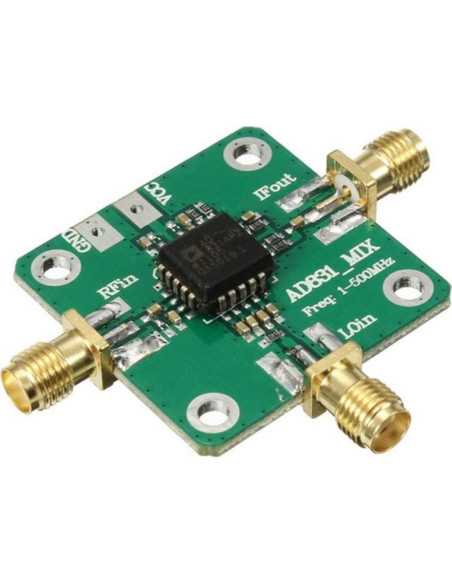

Características: El AD831 es un mezclador de bajo distorsión, amplio rango dinámico, de un solo chip, adecuado para la conversión de RF-IF en receptores de HF y VHF, segundo mezclador en estaciones base DMR, conversión de DC-banda base, modulación en cuadratura y demodulación, así como detección de desplazamiento Doppler en aplicaciones de imagenología por ultrasonido. El AD831 proporciona un punto de interceptación de tercer orden de +24 dBm para un consumo de potencia LO de -10 dBm sin necesidad de un controlador LO de alta potencia y sin los problemas de apantallamiento y aislamiento correspondientes, lo que resulta en un mejor rendimiento en comparación con los mezcladores pasivos, reduciendo el costo del sistema. El mezclador está diseñado para operación de suministro único, puertos RF, IF y LO con capacitores de aislamiento DC, fácil de usar. Las entradas RF y LO operan hasta 500MHz. La salida IF es una salida de voltaje de un solo extremo. Con un ancho de banda de salida de 250 MHz. Se utiliza una sola resistencia conectada entre los pines OUT y FB para establecer la ganancia. El amplificador tiene características de bajo offset DC, que se pueden utilizar para la conversión de frecuencia DC - banda base y demodulación de amplitud en cuadratura y otras aplicaciones acopladas a DC. El amplificador de salida del mezclador y la mejor impedancia de fuente, el factor de ruido SSB del mezclador a 70 MHz es de 10.3 dB. A diferencia de los mezcladores pasivos, el AD831 no tiene pérdida de inserción, elimina la necesidad de un duplexor externo y no requiere terminación pasiva. Especificaciones: Entrada RF: 0.1-500MHz Entrada RF: + 10dBm (punto de compresión de 1dB) Entrada de oscilador local: 0.1-500MHz Entrada de oscilador local: -10dBm Salida IF: 0.1-200MHz Voltaje de suministro: 9 - 11V suministro de potencia de un solo extremo Color: verde Tamaño: 20*30MM Material: Componente electrónico Paquete incluido: 1 x Módulo Convertidor de Frecuencia AD831

Características destacadas

• Entrada RF: 0.1-500MHz
• Entrada RF: + 10dBm (punto de compresión de 1dB)
• Entrada de oscilador local: 0.1-500MHz
• Entrada de oscilador local: -10dBm
• Salida IF: 0.1-200MHz

Especificaciones técnicas

• Fabricante: HiLetgo
• Número de modelo del artículo: AD831
• Peso: 0.2 kg
• Dimensiones: Ancho: 7.62 cm, Alto: 5.08 cm, Profundidad: 1.02 cm
