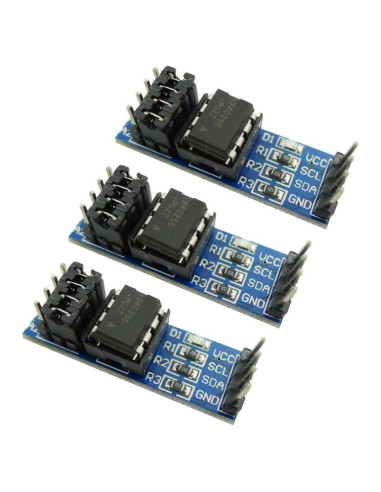

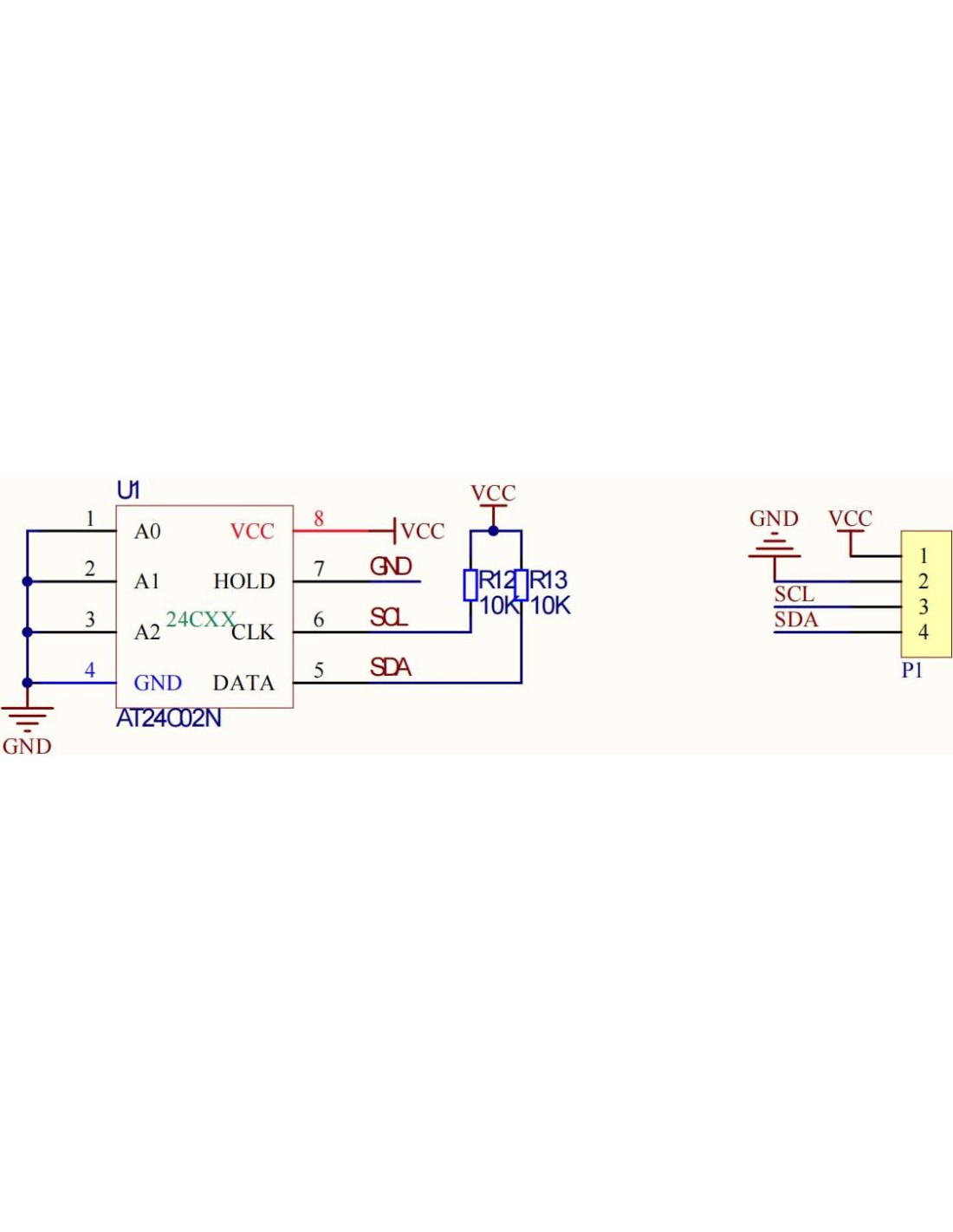

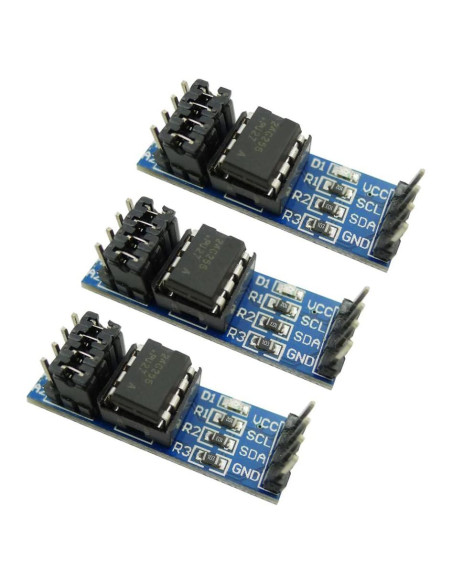

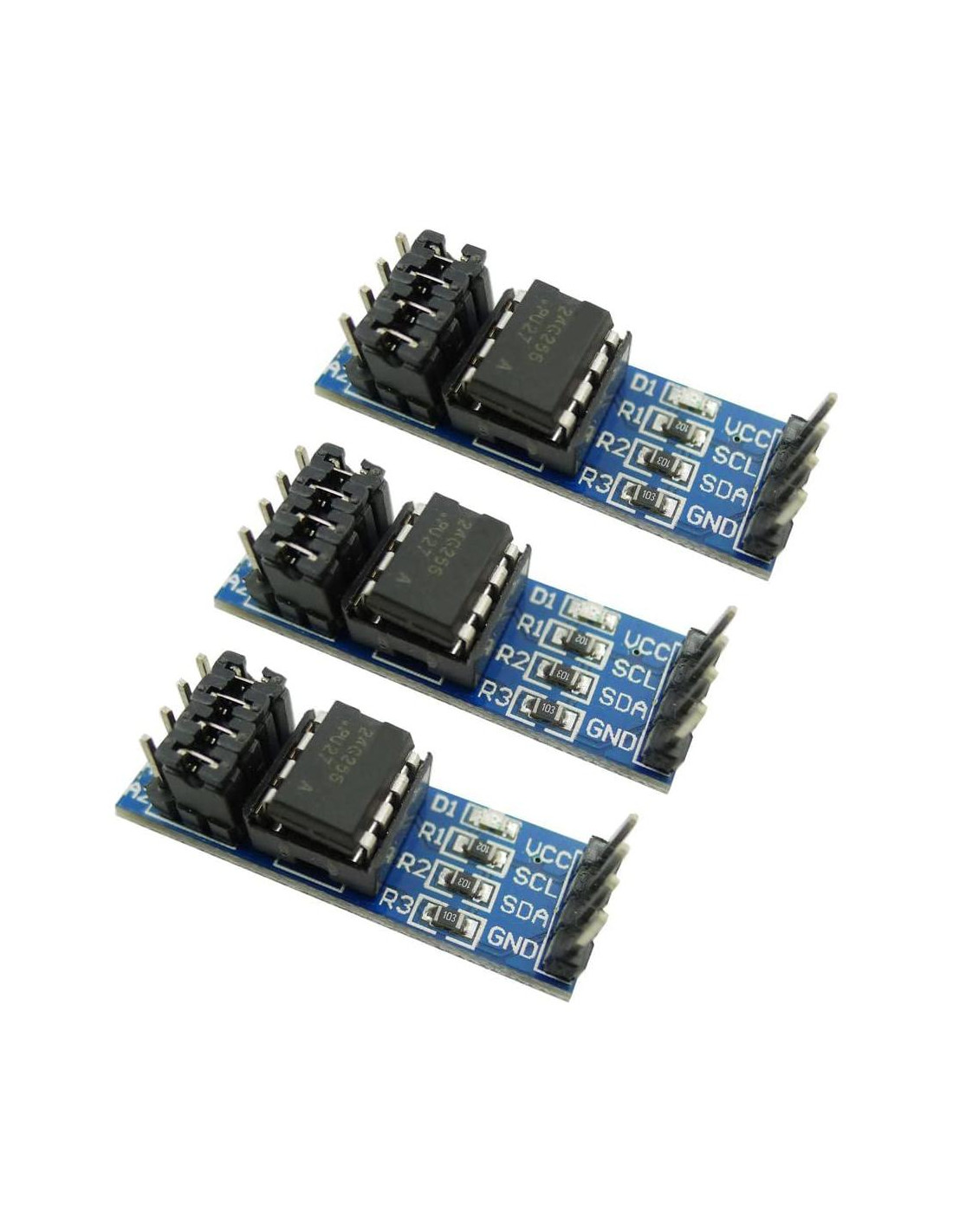

Característica: 1, Soporte de chip 8P en placa, instala el chip AT24C256. 2, suministro de energía por pin, visualización de energía en placa. 3, La comunicación I2C en placa requiere resistencia de pull-up. 4, Todos los pines están dibujados y marcados, ingresar la dirección y el pin de protección de escritura se puede configurar directamente con puentes. 5, Tamaño de la placa PCB: 36.5 x 12 mm. 6, Se pueden formar internamente 32k x 8 unidades de almacenamiento. 7, Interfaz serial de 2 hilos. 8, disparador Schmitt, filtra la entrada para suprimir el ruido. 9, protocolo de transferencia de datos bidireccional. 10, Pin de protección de escritura de hardware y función de protección de datos de software tiene un modo de escritura de página de 64 bytes. El chip tiene 3 voltajes de trabajo: 5.0V(VCC=4.5-5.5V) 2.7V(Cc=2.7V-5.5V) 1.8V(VC=1.8-3.6V) A0, A1: entrada de selección de dirección. En la estructura de bus serial, se pueden conectar cuatro AT24C256IC. Usa A0 y A1 para distinguir cada IC. A1 es 0 cuando está flotante. SCL: Entrada de Reloj Serial. El flanco ascendente escribe los datos en SDA en la memoria, y el flanco descendente lee los datos de la memoria y los envía a SDA. SDA: puerto de entrada y salida de datos seriales bidireccional. Para el intercambio de datos entre la memoria y el microcontrolador. WP: Entrada de Protección de Escritura. Cuando este pin está conectado a tierra, se permiten operaciones de escritura; cuando está conectado a VCC, todas las operaciones de escritura en memoria están deshabilitadas. Si no está conectado, el chip se tira internamente a tierra. VCC: Energía GND: Tierra NC: Paquete vacío Incluye: 3 x módulo de memoria EEPROM interfaz I2C AT24C256

Características destacadas

• Soporte de chip 8P en placa, compatible con chips de la serie AT24C256; suministro de energía por pin, visualización de energía en placa;
• Resistencia de pull-up incorporada requerida para la comunicación I2C;
• Todos los pines están marcados y conducidos, la entrada de dirección y la configuración directa de puentes para el pin de protección de escritura;
• Tamaño de PCB: 36.5 x 12 x 12 mm (L x W x H)
• Hoja de datos: https://www.adrive.com/public/DHgTfQ/k000542-AT24CXX.rar

Especificaciones técnicas

• Fabricante: Ferwooh
• País de origen: China
• Peso: 0.2 kg
• Dimensiones: Ancho: 6 cm, Alto: 9 cm, Profundidad: 1 cm
