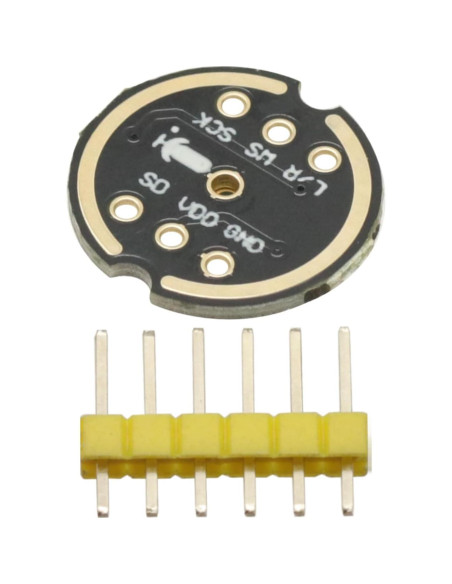

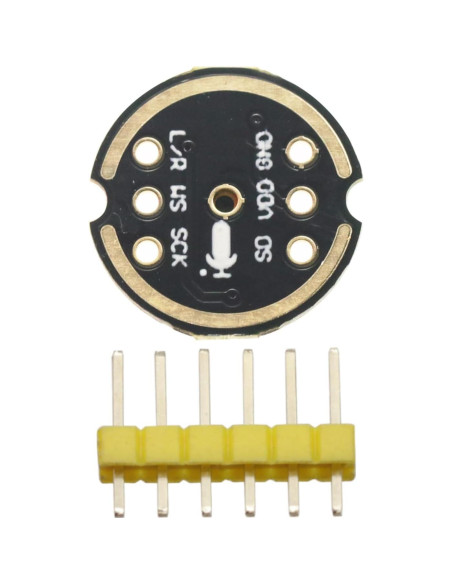

SCK: Reloj de datos en serie para interfaz I2S
WS: Selección de palabra de datos en serie para interfaz I2S
L/R: Selección de canal Izquierdo/Derecho.
Cuando se establece en bajo, el micrófono emite una señal en el canal izquierdo del marco I2S.
Cuando se establece en alto, el micrófono emite señales en el canal derecho
SD: Salida de datos en serie de la interfaz I2S.
VCC: Potencia de entrada, 1.8V a 3.3V.
GND: tierra de potencia
Este producto proporciona tutoriales para usar módulos ESP32 con funcionalidad I2S.
Conectar a Para ESP32:
INMP441 Para ESP32
SCK >> GPIO14
SD >> GPIO32
WS >> GPIO15
L/R >> GND
GND >> GND
VDD >> VDD3.3

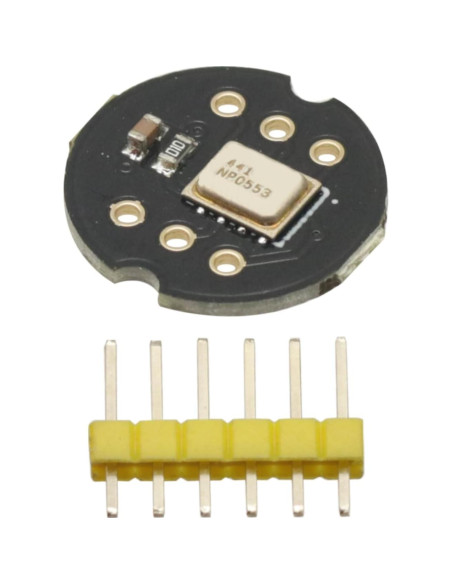

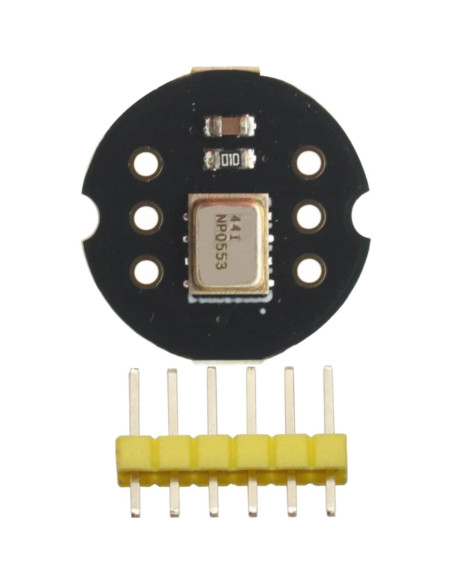

El INMP441 es un micrófono MEMS omnidireccional de salida digital, de alto rendimiento y bajo consumo, con puerto inferior. La
solución completa INMP441 consiste en un sensor MEMS, acondicionamiento de señal, convertidor analógico a digital, filtro anti-aliasing, gestión de energía y interfaz I2S estándar de la industria de 24 bits. La interfaz I2S permite que el INMP441 se conecte directamente a procesadores digitales como DSPs y microcontroladores sin necesidad de un códec de audio para su uso en el sistema. El INMP441 tiene una alta relación señal-ruido y es una excelente opción para aplicaciones de campo cercano. El INMP441 tiene una respuesta de frecuencia de banda ancha plana que resulta en alta definición de sonido natural.
Características del Producto:
1. Interfaz digital I2S con datos de alta precisión de 24 bits
2. Alta relación señal-ruido de 61 dBA
3. Alta sensibilidad - 26 dBFS
4. Respuesta de frecuencia estable de 60 Hz a 15 kHz
5. Bajo consumo de energía: bajo consumo de corriente 1.4 mA
6. Alto PSR: -75 dBFS

Características destacadas

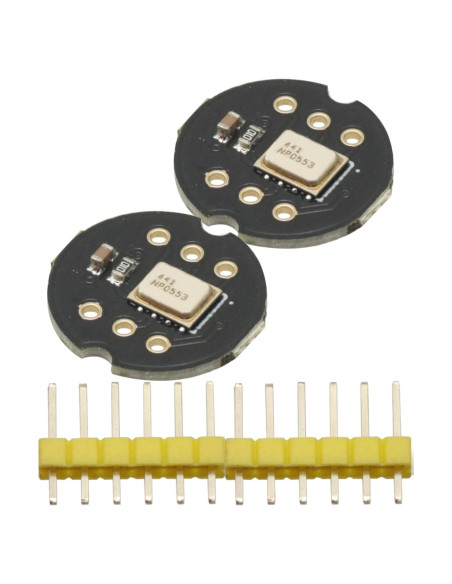

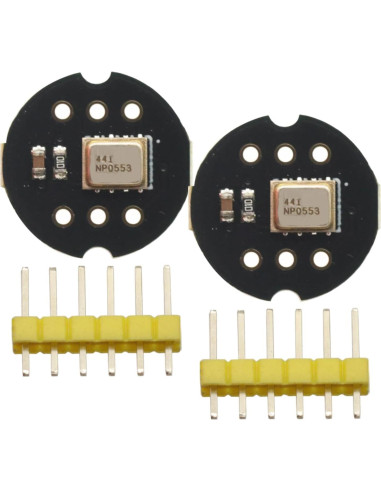

• 2Pcs INMP441 Módulo de Micrófono Omnidireccional Interfaz I2S INMP441 MEMS Alta Precisión Bajo Consumo Ultra pequeño volumen para micrófono ESP32
• Este producto proporciona tutoriales para usar módulos ESP32 con funcionalidad I2S.
• Alto PSR: -75 dBFS
• Respuesta de frecuencia estable de 60 Hz a 15 kHz 5.
• Interfaz digital I2S con datos de alta precisión de 24 bits
• Bajo consumo de energía: bajo consumo de corriente 1.4 mA 6.

Especificaciones técnicas

• Sistema operativo: Windows
• Dispositivos compatibles: ESP32
• Peso: 0.2 kg
• Dimensiones: Ancho: 10 cm, Alto: 5 cm, Profundidad: 2 cm
