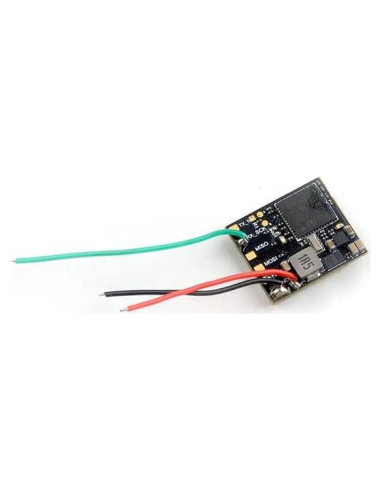

Módulo Blackbox Usmile HM-b01 para Drone FPV Mobula7 1S HD

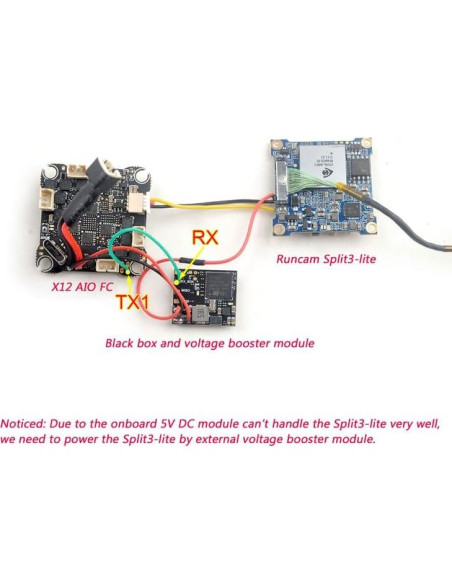

Instrucción: Inserte una tarjeta Micro SD (no incluida), conecte este módulo blackbox al controlador de vuelo según el diagrama de cableado, tomando el Mobula7 1S HD como ejemplo: Habilite el registro de Blackbox en UART1, establezca la tasa en 2000000 para uso de Gyroflow, vaya a la configuración de blackbox y seleccione Puerto Serial, 250HZ, GYRO_RAW, después de cada configuración, haga clic en el botón Guardar y Reiniciar. Definición del indicador LED: Luz roja apagada: tarjeta SD detectada con éxito, lista para trabajar Luz roja parpadeando lentamente: tarjeta SD no detectada Luz roja parpadeando rápidamente: el dron está armado, la blackbox está funcionando Para acceder a los archivos de la blackbox: Exporte el archivo LOG000 de la tarjeta SD a la computadora (el número de serie del archivo se incrementa automáticamente en 1 cada vez que se enciende la energía) El archivo CFG es el archivo de configuración de la blackbox que no se puede exportar, LOG000 es el archivo de registro generado después del desbloqueo, se puede abrir con Betaflight Blackbox Explorer para leer los datos de vuelo grabados.

Características destacadas

• El hardware de openlager puede aceptar datos a altas tasas utilizando SPI esclavo o serial asíncrono rápido. Utiliza una interfaz SDIO de 4 anchos para la tarjeta para soportar tasas de registro pico más altas. Y la cantidad razonable de memoria buffer en el STM32F411 nos permite soportar momentos en que la tarjeta SD está ocupada borrando o haciendo otras tareas de mantenimiento sin perder datos.
• El módulo Blackbox es una herramienta muy útil para los pilotos de FPV, utilizando software de análisis de datos de blackbox para ajustar finamente los parámetros PID y de filtrado. Muchos controladores de vuelo, especialmente los controladores de vuelo AIO, tienen blackbox a bordo, pero debido a su tamaño limitado, la capacidad de almacenamiento es muy limitada. Nuestra Blackbox está desarrollada con el último hardware de Openlager en mente, cuenta con un procesador STM32F411 con una ranura para tarjeta TF, soporta un máximo de 32GB de tarjeta TF.
• La creciente popularidad del estabilizador de código abierto Gyroflow hace que el almacenamiento y la lectura de datos de giro en el controlador de vuelo sean cada vez más importantes.
• Adecuado para el quad Mobula7 1S HD, su módulo de aumento de voltaje puede alimentar la Runcam Split3 lite, permitiendo que funcione con bajo voltaje.

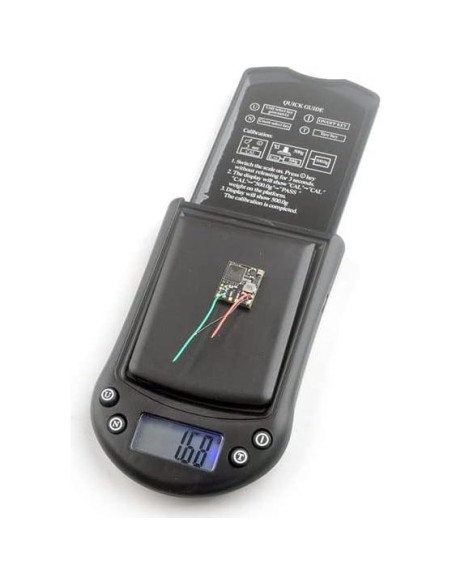

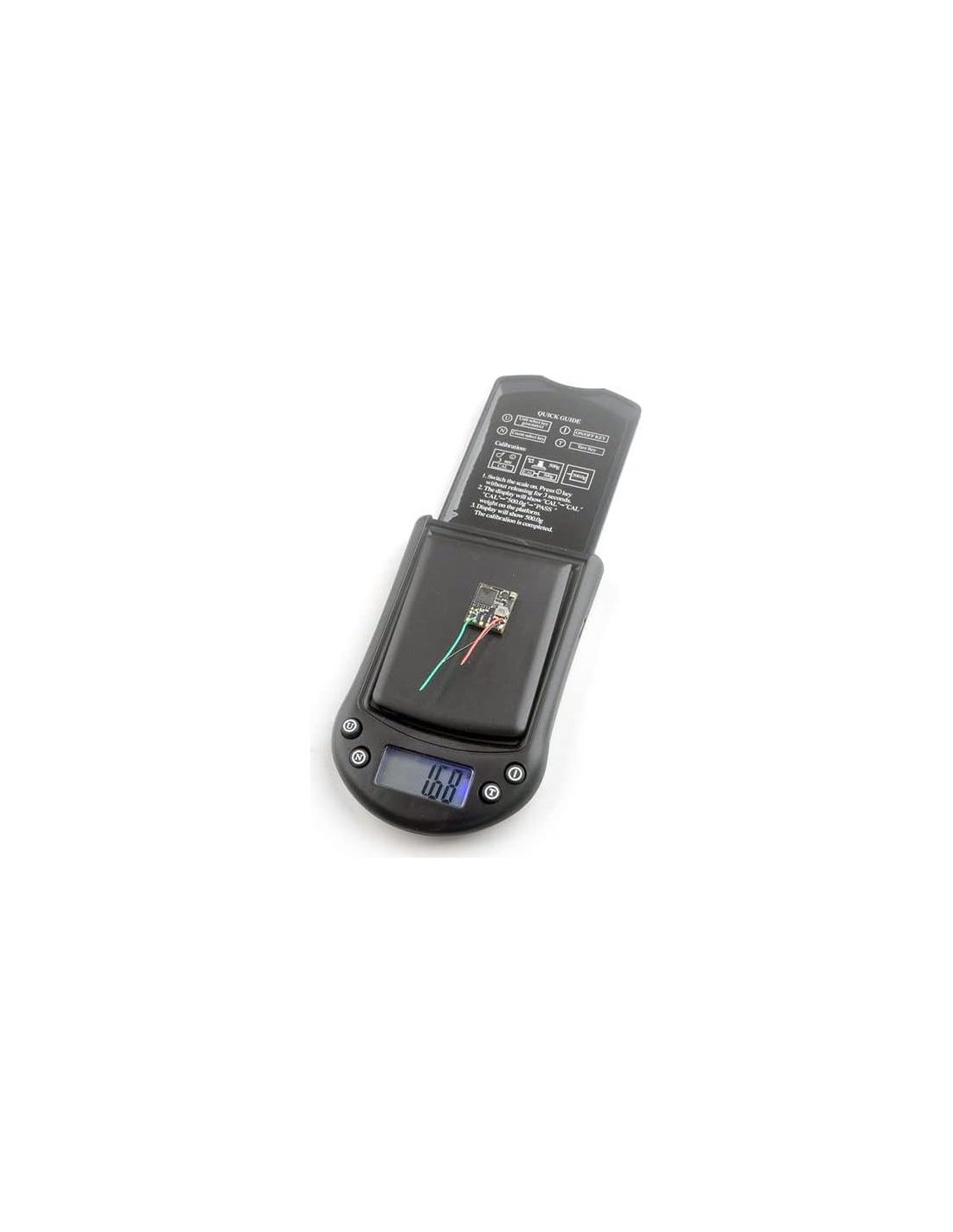

• Tamaño: 18*15.5*4.5mm, Con módulo de aumento de voltaje incorporado, Voltaje de trabajo: 3v-4.35V, Peso: 1.5g

Especificaciones técnicas

• Marca: Usmile
• Color: negro
• Material: PCB
• Nombre del modelo: HM-b01
• Tipo de control: Control Remoto
• Fabricante: Happymodel
• Característica especial: Registro de datos de alta velocidad, soporte para tarjeta SD grande, compatibilidad con Gyroflow
• Número de modelo del producto: HM-b01
• Componentes incluidos: 1 módulo blackbox
• Formato de captura de video: MP4
• ¿Se incluyen baterías?: No
• Control remoto incluido: No
• Edad recomendada por el fabricante: 14 años y más
• Batería recargable incluida: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 1.5494 cm, Alto: 1.5494 cm, Profundidad: 0.4572 cm
