Características - Alto rendimiento, rentable - Voltaje de suministro hasta +50 VDC - Corriente de salida hasta 5.6A (2.54 kg) - Tecnología de autoajuste - Tecnología de control de corriente sinusoidal pura - Frecuencia de entrada de pulso hasta 300 KHz - Entrada compatible con TTL y aislada ópticamente - Reducción automática de corriente en reposo - 15 resoluciones seleccionables en decimal y binario, hasta 25,600 pasos/rev - Adecuado para motores de 2 fases y 4 fases - Soporta modos PUL/DIR y CW/CCW - Protección contra bajo voltaje, sobrevoltaje y sobrecorriente
Voltaje de entrada: 20-50VDC
Corriente de salida: 1.4A-5.6A
Potencia máxima: 200W
1. Introducción

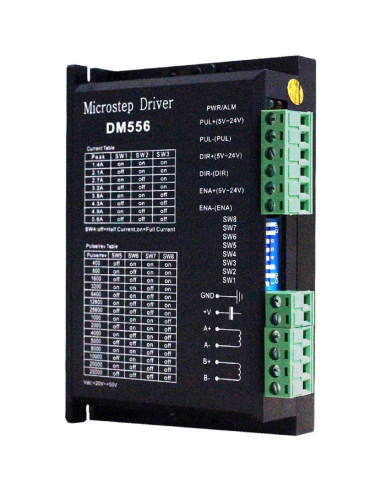

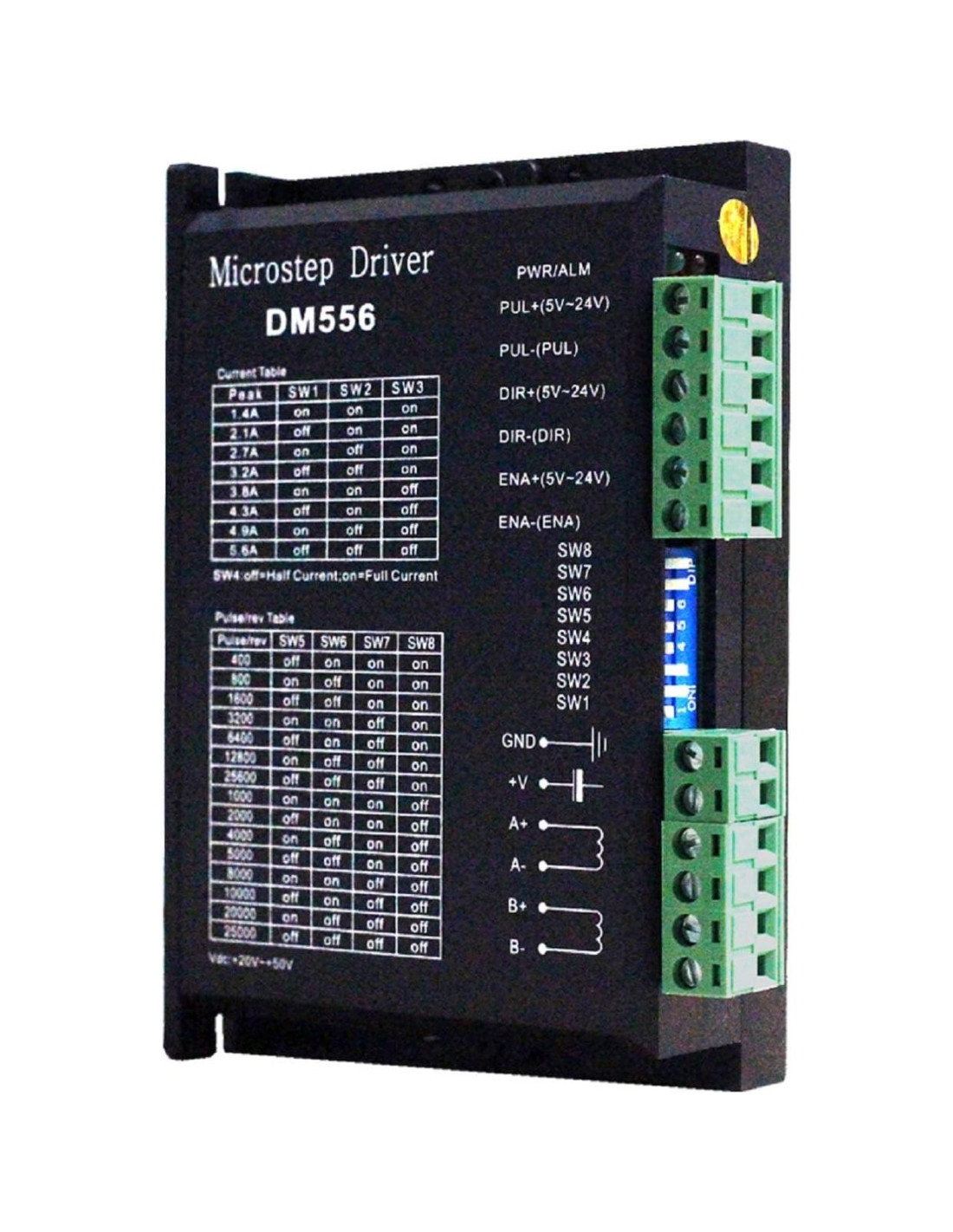

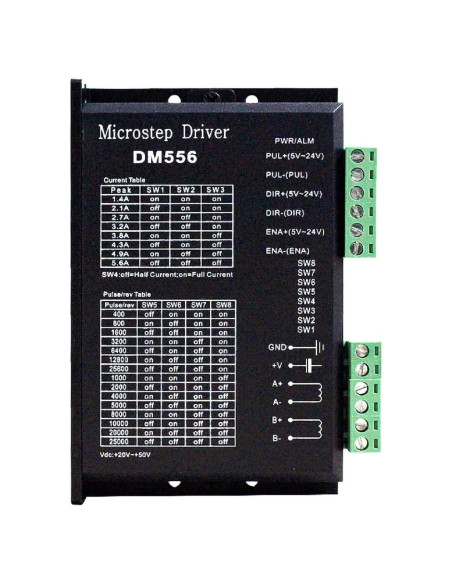

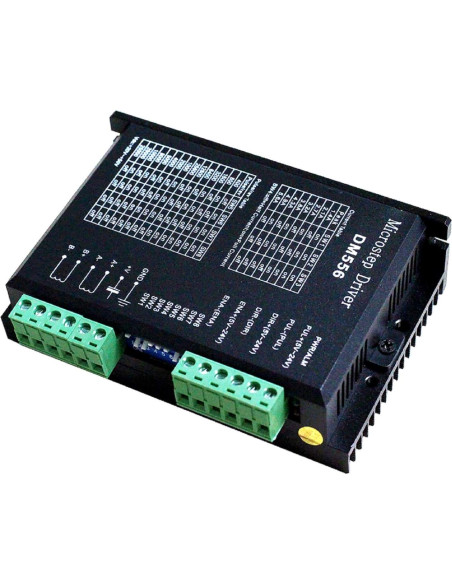

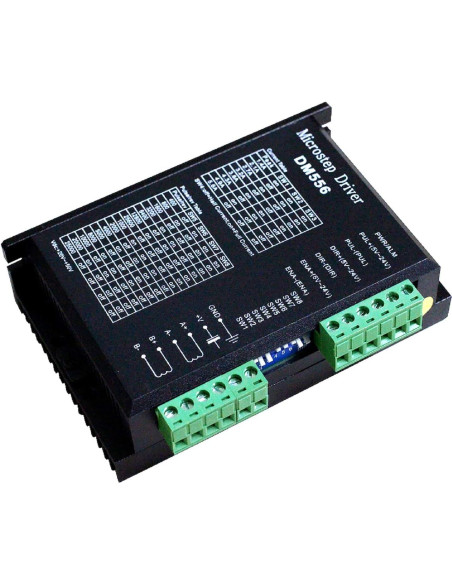

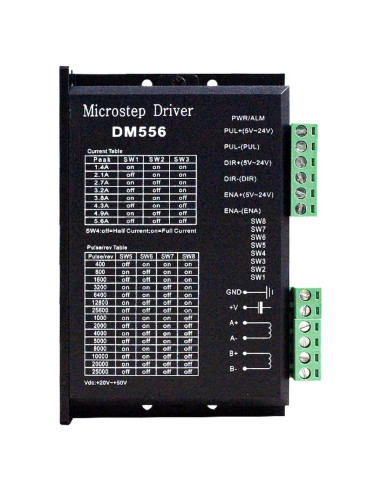

Este controlador de motor paso a paso es un controlador profesional de dos fases, puede realizar el control positivo o de inversión del motor. La función de los interruptores de marcación S1, S2, S3 corresponde al control de corriente de 8 canales (1.4A, 2.1A, 2.7A, 3.2A, 3.8A, 4.3A, 4.9A y 5.6A). La función del interruptor de marcación S4 es elegir entre corriente media o corriente completa. La función de los interruptores de marcación S5, S6, S7, S8 corresponde al control de subdivisión de 15 (2, 4, 8, 16, 32, 64, 128, 5, 10, 20, 25, 40, 50, 100, 125). Es adecuado para accionar motores paso a paso híbridos de 86 (<4NM), 60, 57, 42 (dos fases o cuatro fases). El controlador tiene las características de bajo ruido, pequeña vibración y operación estable. La CPU del controlador es un MCU digital.

Características destacadas

• Adecuado para motores paso a paso Nema 17, Nema 23 y Nema34, motores paso a paso híbridos de 2 fases (Diámetro exterior: 42, 57, 86 mm).
• Adecuado para accionar motores paso a paso de dos fases con voltaje dinámico de 20V a 50V, la corriente máxima de accionamiento es menor a 5.6A.
• La máxima subdivisión de accionamiento es 128, más precisa.
• Adecuado para cualquier equipo automático pequeño y mediano con controlador CNC, como mesas X-Y-Z, máquinas de etiquetado, cortadoras láser, máquinas de grabado y dispositivos de pick-place.
• NOTA: si hay algún problema, no dude en contactarnos, cada artículo defectuoso puede ser reembolsado o reenviado, haremos nuestro mayor esfuerzo para apoyarlo.

Especificaciones técnicas

• Fabricante: YISHENG TECHNOLOGY
• Baterías requeridas: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.57 cm, Alto: 8.56 cm, Profundidad: 3.4 cm
