Módulo Transceptor RS232 a TTL NOYITO 3.3V 5V con Protección

Envío gratis

Ver más productos marca NOYITO

Módulo Transceptor RS232 a TTL NOYITO 3.3V 5V con Protección

$ 69.839

3 cuotas de $25.866 sin interés

Envío gratis

Cantidad

Compra internacional

Con garantía de entrega entre 10 y 21 días

Precio final sin sorpresas

Incluye todos los impuestos y gastos de envío

Atención por WhatsApp

Te acompañamos durante todo el proceso

Descripción

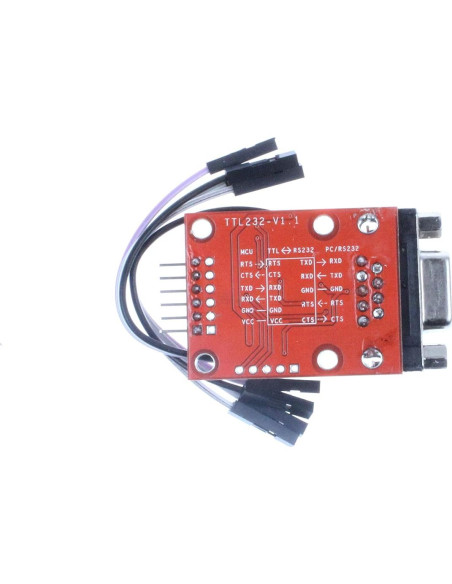

Parámetro: chip de comunicación RS232: SP3232. Tipo de interfaz DB9: Hembra. Voltaje de operación: 3V-5V; Protección contra sobretensión: SÍ (con cuatro diodos de supresión transitoria bidireccional para protección de voltaje de señal). Control de flujo de hardware: SÍ. Señal RS232 fuera de la conexión: SÍ (orificio de pin de señal RS232 reservado); Línea DuPont: SÍ (el paquete incluye cuatro cables DuPont de alta calidad de 20cm); Interfaz: TXD RXD VCC GND RTS CTS (TTL); TXD RXD GND RTS CTS (RS232); La parte posterior del módulo con un diagrama de conexión; Instrucciones del módulo 1, un extremo conectado al MCU, el otro extremo conectado a un puerto serie de PC u otro caso de conector DB9 VCC: 3V-5V GND: Conectar a GND terminal de señal TTL TXD: Conectar a MCU.RXD (Flujo de señal: MCU.RXD SP3232 PC.TXD) RXD: Conectar MCU.TXD (Flujo de señal: MCU.TXD SP3232 PC.RXD) CTS: Conectado MCU.CTS (Flujo de señal: MCU.CTS SP3232 PC.RTS) RTS: Conectar MCU.RTS (Flujo de señal: MCU.RTS SP3232 PC.CTS) 2, un extremo conectado al MCU, el otro extremo a través del orificio de pin para conectar la señal RS232 (por defecto no está soldado el pin RS232) VCC: 3V-5V GND: Conectar a GND terminal de señal TTL TXD: Conectar a MCU.RXD (Flujo de señal: MCU.RXD SP3232) RXD: Conectar MCU.TXD (Flujo de señal: MCU.TXD SP3232) CTS: Conectado MCU.CTS (Flujo de señal: MCU.CTS SP3232) RTS: Conectar MCU.RTS (Flujo de señal: MCU.RTS SP3232) Terminal de señal RS232 TXD: Conectar RS232.RXD (dirección de flujo de señal: SP3232 RS232.RXD) RXD: Conectar a RS232.TXD (dirección de flujo de señal: SP3232 RS232.TXD) RTS: Conectar a RS232.RTS (Flujo de señal: SP3232 RS232.RTS) CTS: Conectar a RS232.CTS (Flujo de señal: SP3232 RS232.CTS) Paquete incluido: 1x Módulo de Puerto Serie RS232 a TTL 4x Cables DuPont de 20cm

Características destacadas

Módulo Transceptor Bidireccional RS232 hembra a puerto serie TTL, para descarga de microcontroladores SST, STC, NXP. También se puede utilizar para otros propósitos, como reparación de discos duros, escribir firmware de enrutador, lectura de señales GPS y otras funciones, pero requiere que los usuarios tengan un cierto nivel de tecnología para poder lograrlo.
Este módulo contiene un circuito de protección contra sobretensión para proteger mejor su computadora y equipo.
Este módulo contiene control de flujo duro, y el lado TTL del módulo la señal RTS no está colgando, se establece para habilitar la función de transceptor bidireccional por defecto. Previene que el SP3232 flote en algunos pines, causando oscilación del chip e introduciendo interferencia de alta frecuencia y aumentando el consumo de energía, afectando así el funcionamiento normal de todo el chip.
Chip de comunicación RS232: SP3232. Tipo de interfaz DB9: Hembra.
Voltaje de operación: 3V-5V; con cuatro diodos de supresión transitoria bidireccional para protección de voltaje de señal.
