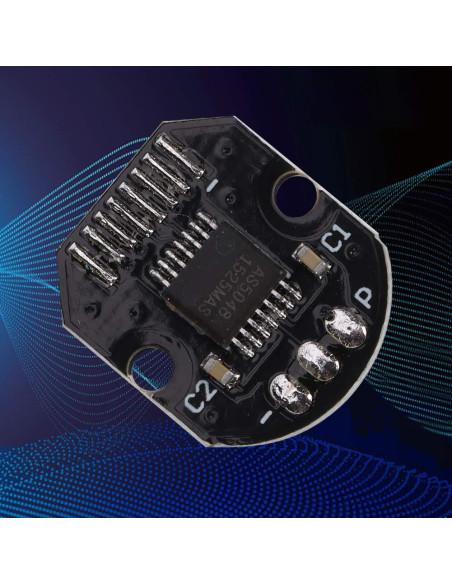

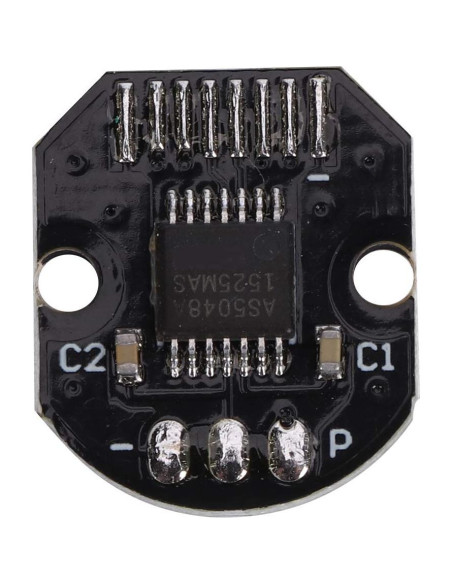

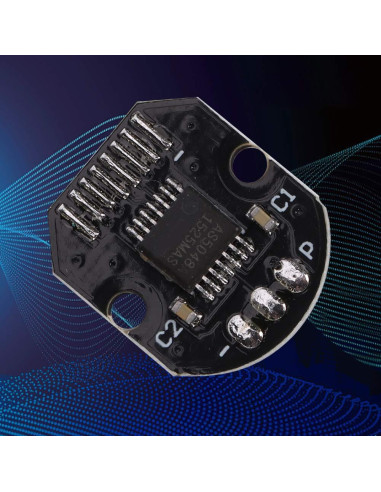

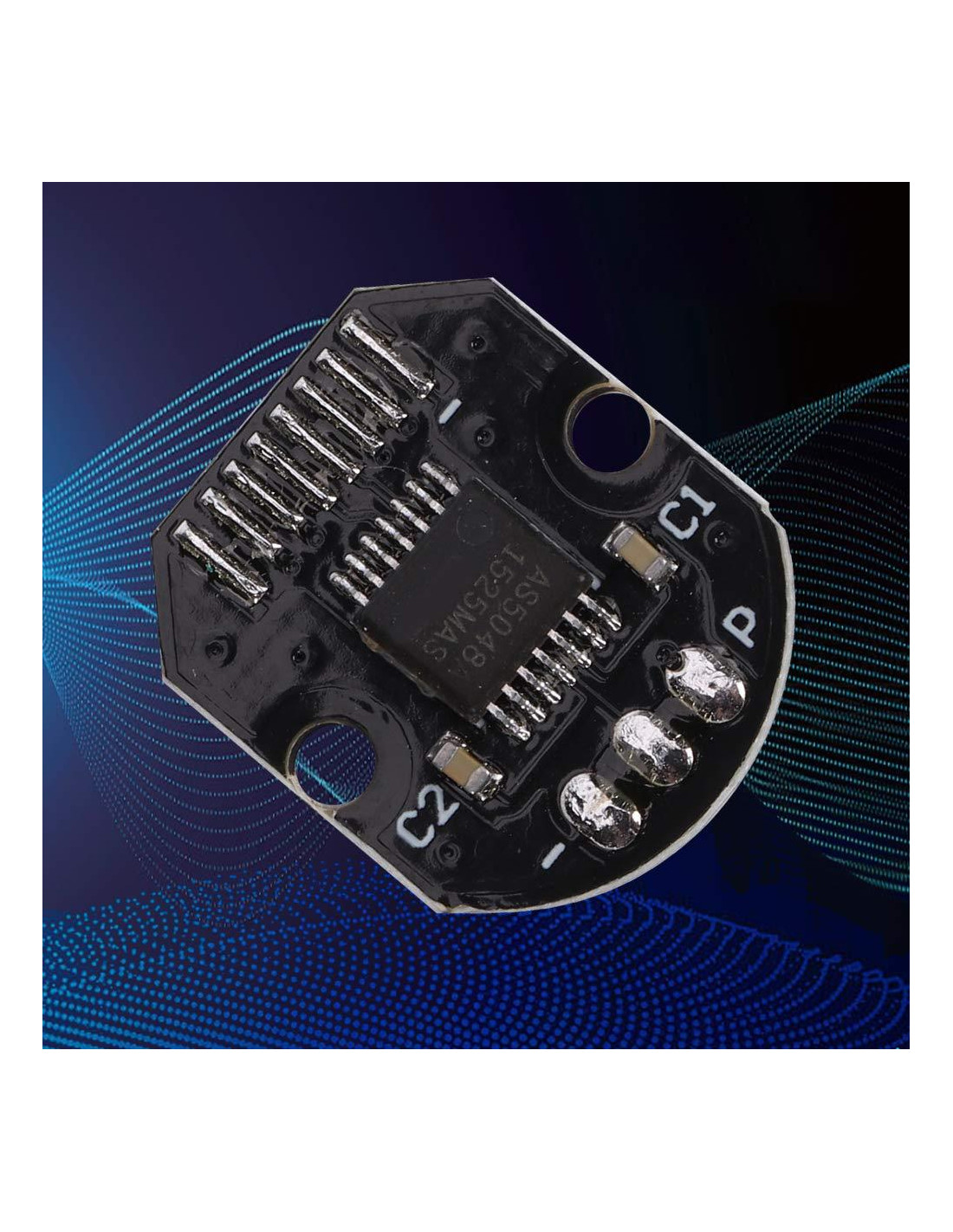

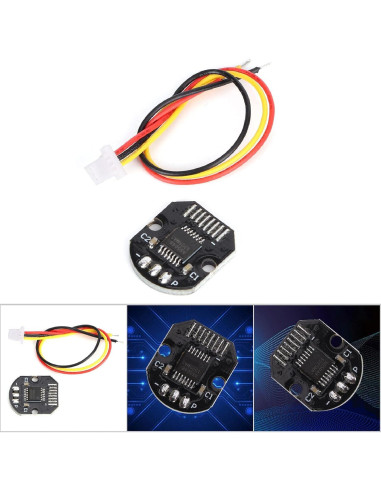

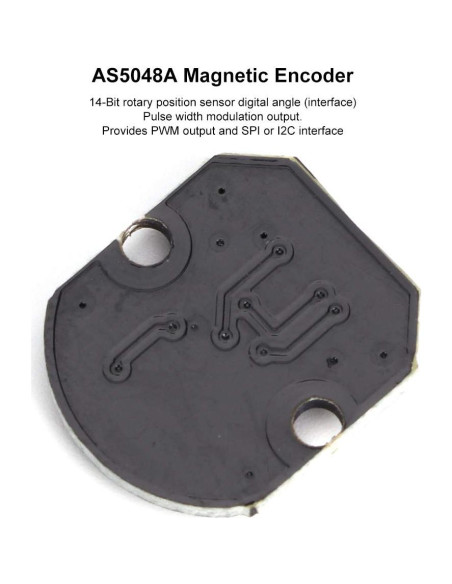

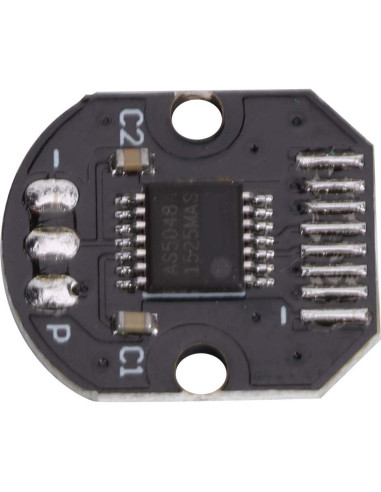

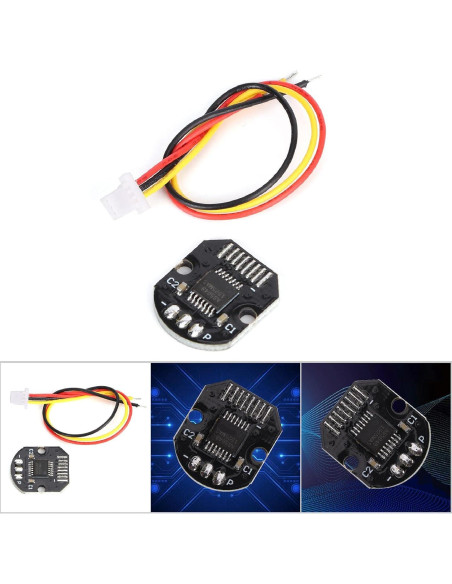

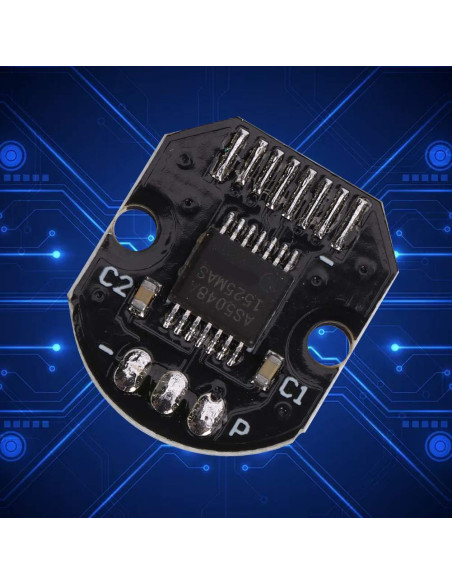

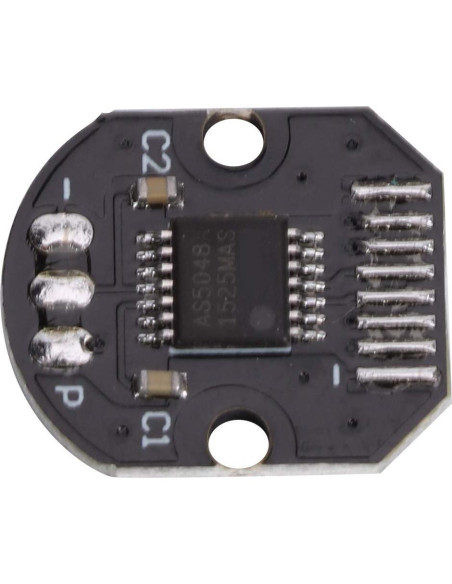

Encoder Magnético AS5048A 14 Bits PWM 5V DC - LiebeWH

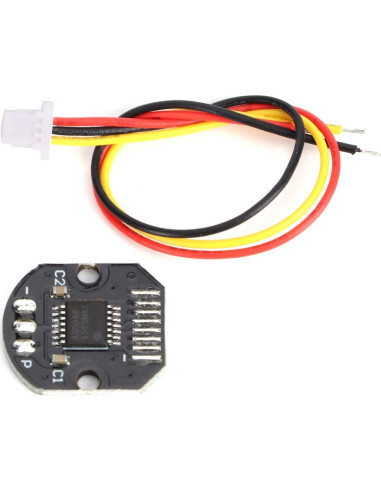

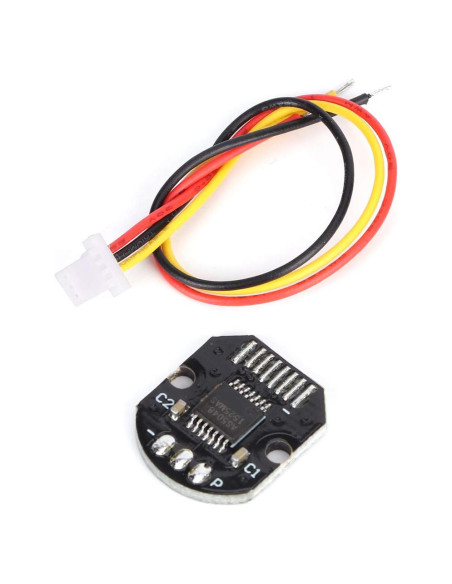

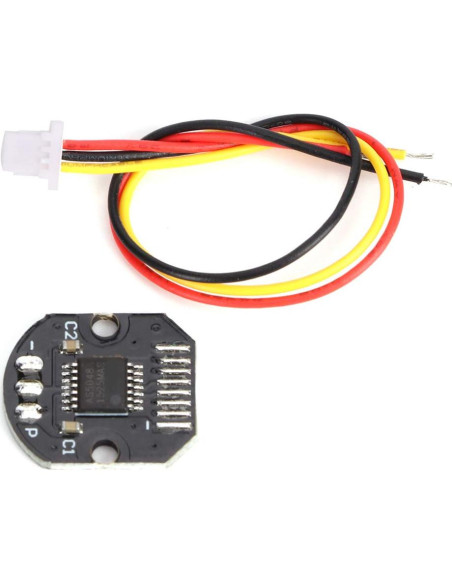

Especificación: Tipo de artículo: Encoder magnético Resolución: Resolución de escala completa de 14 bits Precisión angular: 0.05 Voltaje de suministro: 5V DC Material: Cartón sintético Lista de paquete: 1 x Cableado 1 x Encoder magnético

Características destacadas

• APLICACIÓN: El encoder magnético es adecuado para aplicaciones de eje donde un simple imán de dos polos rota el IC del sensor o por debajo y la posición 0 se puede programar en el dispositivo con simples comandos SPI. La resolución de posición angular magnética absoluta es de 14 bits = 16384 para medición de posición, y cada revolución es una interfaz serial (SPI) con valores digitales
• INTERFAZ: AS5048 proporciona salida PWM e interfaz SPI o I2C para proporcionar medición de ángulo absoluto para el microcontrolador. En el diseño mecánico, no es necesario considerar el emparejamiento exacto de la posición inicial 0 del chip y los polos magnéticos de los imanes que utiliza. En su lugar, la solución es: la posición 0 se puede programar en el ensamblaje a través de simples comandos SPI o I2C (sin equipo de programación especial). Memoria dentro de AS5048

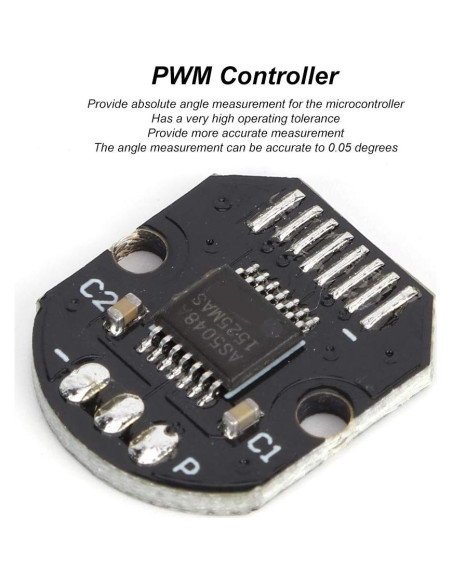

• ALTA PRECISIÓN: El encoder rotativo magnético AS5048 puede proporcionar mediciones más precisas que los productos anteriores de encoders rotativos magnéticos de microelectrónica austriaca. Su frente analógico de medición de 14 bits proporciona una resolución de medición tan baja como 0.0219 grados. A través de la linealización y el procesamiento de promedios del microcontrolador, la medición de ángulo puede ser precisa hasta 0.05 grados
• 14-BITS: AS5048 es un sensor de posición rotativa de 14 bits (anteriormente llamado encoder) para medición de ángulo absoluto y PWM (= modulación por ancho de pulso) a 360 grados basado en tecnología de sensor no magnético de salida de rotación completa
• ALTA TOLERANCIA DE OPERACIÓN: AS5048 también tiene una tolerancia de operación muy alta, incluyendo la desviación de la posición central entre el chip y el imán emparejado, la desviación del espacio de aire entre el chip y el imán emparejado, y el cambio de temperatura entre -40C y +150C

Especificaciones técnicas

• Fabricante: LiebeWH
• País de origen: China
• Número de modelo del artículo: LiebeWHmcsq6g5w7n
• Peso: 0.2 kg
• Dimensiones: Ancho: 11.99 cm, Alto: 7.01 cm, Profundidad: 0.99 cm
