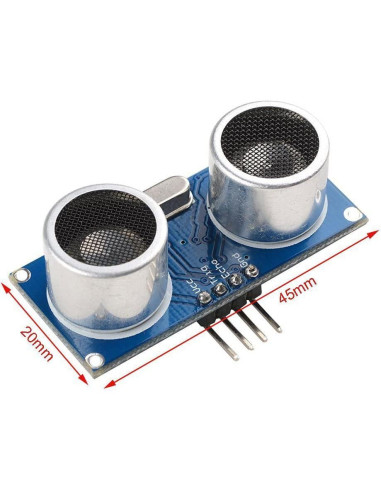

3 Módulos Sensor Ultrasonido HC-SR04 + Soportes y Cables

Característica: El módulo de medición de distancia ultrasónica HC-SR04 proporciona función de medición de distancia sin contacto desde 2cm hasta 450cm y alta precisión de distancia de hasta 3mm. Módulo compuesto por transmisor ultrasónico, receptor y circuito de control. Principio de funcionamiento básico: 1. Usar la boca IO TRIG para activar la distancia, al menos 10 señales de nivel alto US; 2. El módulo envía automáticamente ocho ondas cuadradas de 40KHz y detecta automáticamente si se devuelve una señal. 3. Si se devuelve la señal, a través de la boca IO, ECHO emite un nivel alto, la duración del nivel alto es el tiempo de la onda ultrasónica desde el inicio hasta el retorno. 4. Distancia = prueba (tiempo de nivel alto * velocidad del sonido (340 m/s)) / 2; Voltaje de operación: DC 5V Corriente de operación: menos de 2mA Frecuencia de trabajo: 40Hz rango máximo: 450CM rango mínimo: 2 CM Punto de medición: 15 grados Señal de activación de entrada: pulso TTL de 10US Salida de señal de eco: Salida de la señal de nivel TTL, proporcional al rango. Enlace de documento: Nota 1: El pin TRIP es una resistencia de pull-up interna de 10K. Use el puerto IO del microcontrolador para llevar el pin TRIP a bajo, y luego dé una señal de pulso de más de 10us. El pin OUT es el pin de salida de conmutación cuando este módulo se usa como módulo antirrobo. Este pin no se utiliza en el módulo de rango. Nota 2: El módulo debe ser enchufado en la placa de circuito primero y luego encendido para evitar mal funcionamiento de nivel alto. Si ocurre, se puede resolver volviendo a encenderlo. Contenido de entrega: 3 X Módulo Sensor de Medición de Distancia Ultrasonido HC-SR04 3 X Soporte de Montaje Cable Hembra a Hembra Cable Macho a Hembra

Características destacadas

• Fuente de alimentación: 5 V DC; corriente estática: < 2 mA; Ángulo efectivo: < 15 ; Salida de nivel: fondo 0V; Distancia de reconocimiento: 2 cm ~ 450 cm; Resolución: 0.3 cm.
• Prueba de eliminación: línea de tiempo alta del sonido (340 m/s) /2
• Métodos de cableado a bordo: VCC, trig (terminal de control), echo (terminal de recepción), out (pin vacío), GND.
• Equipado con un conector de pin anti-reversa, que hace que el cableado sea mucho más cercano y conveniente.
• Juego completo, con 3PCS módulo sensor ultrasónico HC-SR04 y 3 juegos de soporte de montaje y cable.

Especificaciones técnicas

• Fabricante: Ferwooh
• País de origen: China
• Peso: 0.2 kg
• Dimensiones: Ancho: 17.27 cm, Alto: 7.91 cm, Profundidad: 1.91 cm
