3 Pcs Cables de Motor Paso a Paso 1.5M TIEXYE 4Pin a 6Pin

Especificaciones Clave:

Impresoras Compatibles:
1. Compatibilidad de Motor y Placa Base:
- Este cable HX2.54 de 4 pines (lado del motor) a 6 pines (lado de la placa base) se utiliza comúnmente para conectar motores paso a paso (por ejemplo, NEMA 17) a las placas de control de impresoras 3D.
- Placas Base Soportadas: Creality (V4.2.7, serie SKR), MKS, TH3D, y otras con interfaces HX2.54.
- Modelos de Impresoras: Probablemente funcione con **Ender 3 (V2, Pro), CR-10, Sovol SV01, etc.
Verifique los conectores del motor y de la placa de su impresora antes de usar.

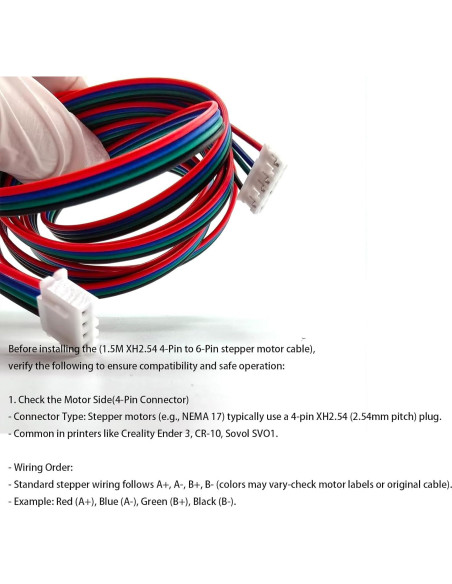

Antes de instalar el (cable de motor paso a paso HX2.54 de 4 pines a 6 pines de 1.5M), verifique lo siguiente para asegurar la compatibilidad y operación segura:
1. Verifique el Lado del Motor (Conector de 4 Pines)
- Tipo de Conector: Los motores paso a paso (por ejemplo, NEMA 17) típicamente utilizan un conector HX2.54 de 4 pines (paso de 2.54mm).
- Común en impresoras como Creality Ender 3, CR-10, Sovol SV01.
- Orden de Cableado:
- El cableado estándar de motores paso a paso sigue A+, A-, B+, B- (los colores pueden variar-verifique las etiquetas del motor o el cable original).
- Ejemplo: Rojo (A+), Azul (A-), Verde (B+), Negro (B-).
Verifique el Lado de la Placa Base (Conector de 6 Pines):
- Tipo de Conector: El conector de 6 pines HX2.54 de la placa base (a menudo etiquetado como "Motor" o "X/Y/Z/E").
- Encontrado en placas como Creality V4.2.7, SKR Mini E3, MKS Gen L.
- Verificación de Pinout:
- Los 6 pines generalmente incluyen:
- 4 pines para control del motor (A+, A-, B+, B-).
- 2 pines para Habilitar (EN) o Diagnósticos (DIAG).
- Consulte el manual de su placa base para asignaciones de pines exactas (por ejemplo, los controladores TMC2208/TMC2209 pueden diferir).

Características destacadas

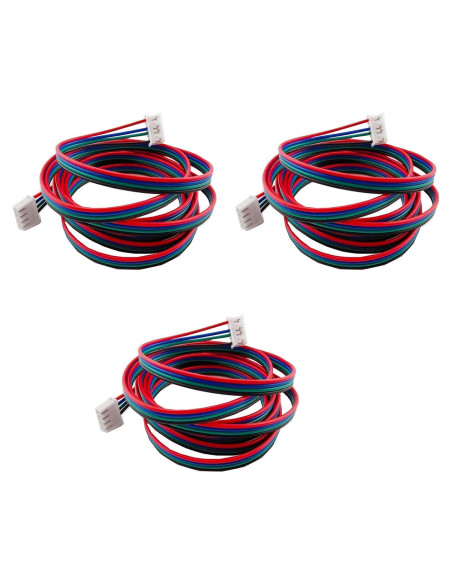

• Paquete Incluido: 3Pcs 1.5M XH2.54 Dupont 4pin a 6pin Cables de Motor Paso a Paso para Motor Paso a Paso Nema 17 de Impresora 3D.

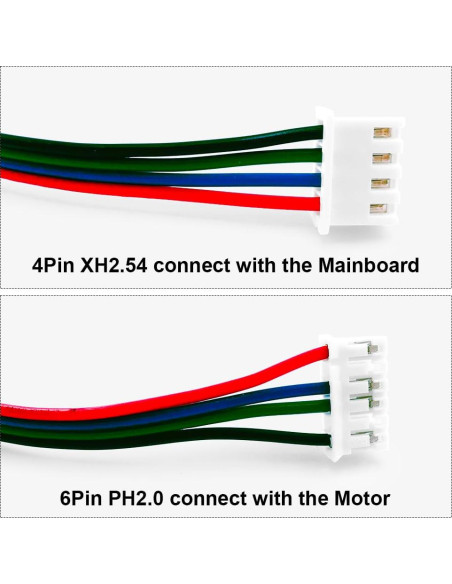

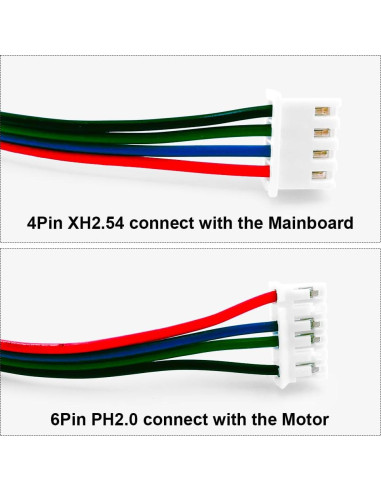

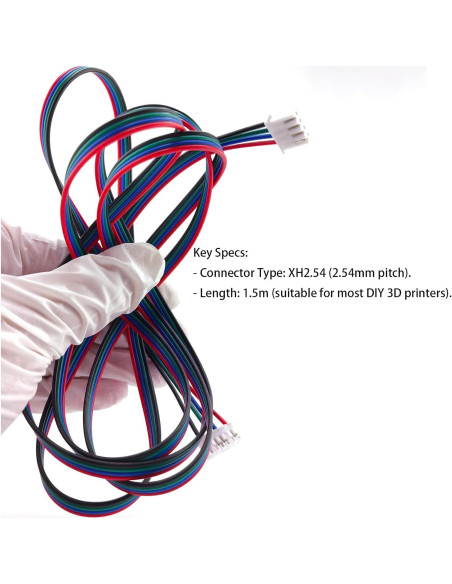

• Longitud: cable de motor paso a paso de 1.5 metros, equipado con dos conectores. 4pin XH 2.54 se conecta con la placa base, 6pin PH 2.0 se conecta con el motor. Reemplace el cable de motor demasiado corto, ajuste perfecto en el motor paso a paso, y debería tener suficiente longitud extra para alcanzar la placa base.
• Cables de Motor Paso a Paso Nema 17 de Impresora 3D Hechos de material de alta calidad, son duraderos y de larga duración.
• Cables de Motor Paso a Paso de Impresora 3D 4pin a 6pin Compatibles con Ender 3, Ender 3 V2, Ender 3 Pro, Ender 5 Pro, etc.

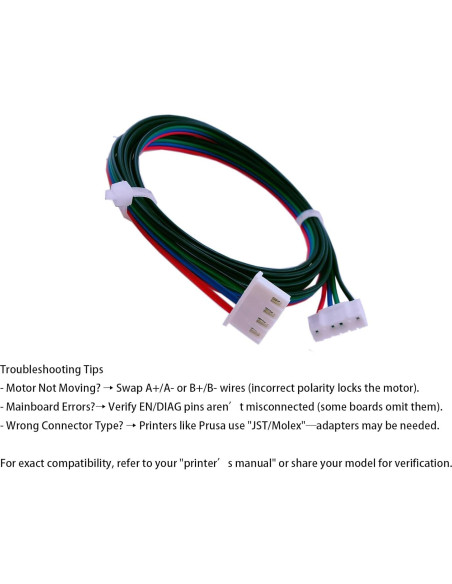

• CONSEJOS: Estos son cables de motor "genéricos" y necesitan ser verificados y posiblemente reconfigurados para adaptarse a necesidades individuales. No todos los motores están cableados de la misma manera, por lo que es fácil reorganizar los pines en los conectores. Los cables están bien hechos y los conectores finales están ensamblados correctamente. Solo asegúrese de que los cables cruzados coincidan con su motor.

Modelo de esta publicación

• Estilo: 3Pcs Cable de Motor Paso a Paso 1.5M

Especificaciones técnicas

• Estilo: 3Pcs Cable de Motor Paso a Paso 1.5M
• Fabricante: TIEXYE
• País de origen: China
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.13 cm, Alto: 7.48 cm, Profundidad: 2.69 cm
