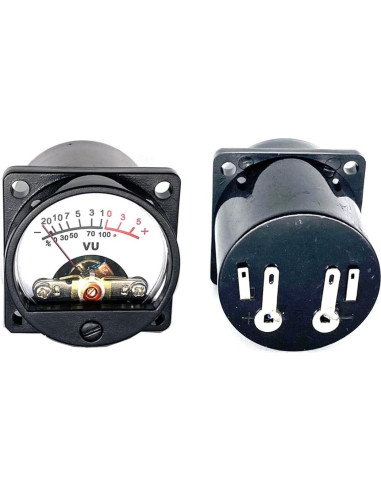

Kit 2 Medidores VU 35mm Cywhrvzsf con Placa de Control

Descripción del Producto: Voltaje de retroiluminación del medidor VU: AC6V-12V Corriente continua; 500uA +-15% Resistencia interna DC: 650 ohm + -15% Posición de calibración: +5 Precisión: Clase 5 Temperatura de trabajo: -22%-55 grados Celsius Atención: No conecte el voltaje de retroiluminación DC12V de salida al medidor VU incorrecto al conectar el cable, porque la corriente quemará la cabeza del medidor. Instrucciones de uso: 1. AC 12V es la fuente de alimentación. (Se recomienda usar un transformador de potencia independiente, o un devanado independiente para alimentarlo). 2. L, G, R: Estos son los terminales de entrada de dos canales para la señal de bajo nivel de la placa de control, que se utilizan para conectar el audio del teléfono móvil, tarjeta de sonido de computadora, preamplificador y otros equipos de fuente de audio, y el cableado Cuando L, GND, R. corresponden a los canales izquierdo, tierra y derecho respectivamente. Nota: No se puede conectar a la salida del amplificador de potencia, incluido el reproductor de CD del automóvil. 3. La resistencia ajustable "5K-V" se utiliza para ajustar el brillo de la retroiluminación. 4. Las resistencias ajustables "5OK-1 y 50K-2" controlan respectivamente la amplitud de oscilación de la aguja del medidor VU 1 y del medidor VU 2 Método de depuración: 1. Depure el medidor de nivel, encuentre un generador de señales, ajuste la frecuencia de salida de la señal de 1KHz a 0.775v, conecte la entrada de señal de la placa de control y apunte la aguja del medidor a 0DB en el panel del instrumento. 2. Para depurar el medidor VU, conecte la placa de control a la señal de audio, ajuste la resistencia ajustable en la placa de control, de modo que la sonoridad y el ritmo del oído con el sonido estén sincronizados con la aguja, para que el rango de oscilación de la aguja sea moderado. Paquete Incluido: 2*Medidor VU 1*Placa de Control 1*Cable de Conexión

Características destacadas

• Información del Producto: Este kit adopta la madura placa de control de nivel frontal de 5ta generación más la clásica cabeza de medidor VU de 35mm, con placa de control, adecuada para teléfono, computadora, preamplificador, Mp3. Voltaje de retroiluminación del medidor VU: AC6V-12V Corriente continua; 500uA +-15% Resistencia interna DC: 650 ohm + -15% Temperatura de trabajo: -22%-55 grados Celsius
• Método de Depuración: Depure el medidor de nivel, encuentre un generador de señales, ajuste la frecuencia de salida de la señal de 1KHz a 0.775v, conecte la entrada de señal de la placa de control y apunte la aguja del medidor a 0DB en el panel del instrumento. Para depurar el medidor VU, conecte la señal de audio a la placa de control, ajuste la resistencia ajustable en la placa de control, de modo que la sonoridad y el ritmo del oído puedan sincronizarse con la aguja, para que la aguja oscile en un rango moderado.
• Atención: No conecte el voltaje de retroiluminación DC12V de salida al medidor VU incorrecto al conectar el cable, porque la corriente quemará la cabeza del medidor. No se puede conectar a la salida del amplificador de potencia, incluido el reproductor de CD del automóvil.

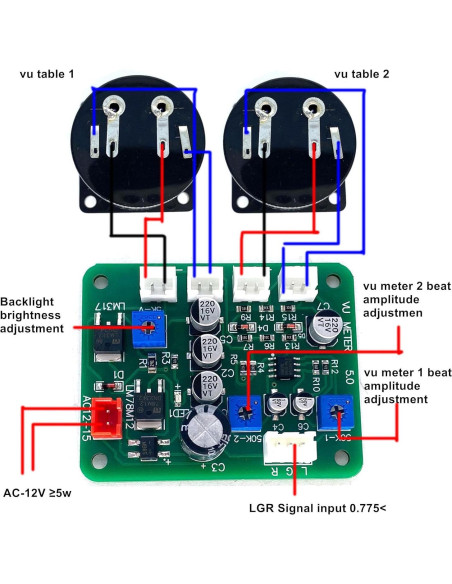

• Instrucciones: AC 12V es la fuente de alimentación, L, G, R: Este es el terminal de entrada de doble canal para la señal de bajo nivel de la placa de control, que se utiliza para conectar el audio del teléfono móvil, tarjeta de sonido de computadora, preamplificador y otros equipos de fuente de audio. La resistencia ajustable "5K-V" es para ajustar el brillo de la retroiluminación, y las resistencias ajustables "5OK-1 y 50K-2" controlan respectivamente la amplitud de oscilación de las agujas del medidor VU 1 y del medidor VU 2.
• [Servicio Satisfactorio]: Proporcionamos servicio en línea las 24 horas, si encuentra algún problema, envíe un correo electrónico a SOPORTE DEL VENDEDOR (no soporte de Amazon), le daremos una solución perfecta.

Especificaciones técnicas

• Fabricante: Cywhrvzsf
• Número de modelo del artículo: 8c095d30-bb21-46fe-83b1-346a33376f2b
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.03 cm, Alto: 5 cm, Profundidad: 3.99 cm
