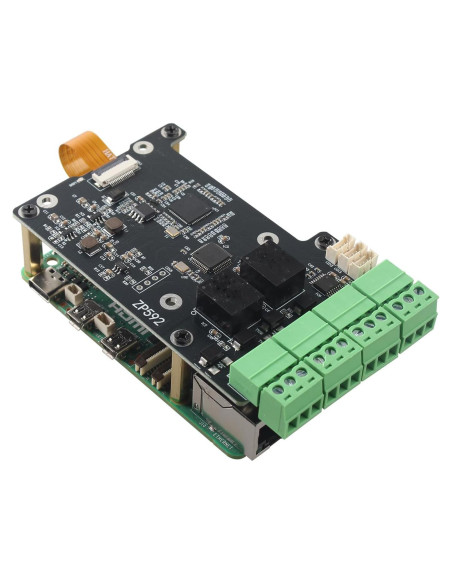

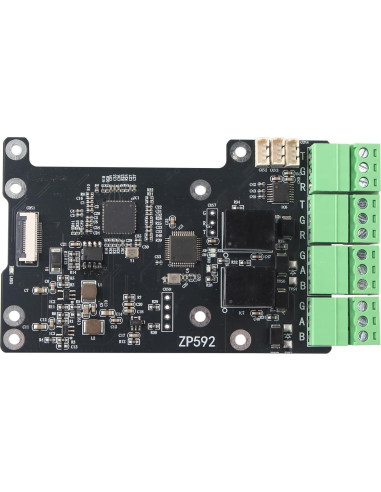

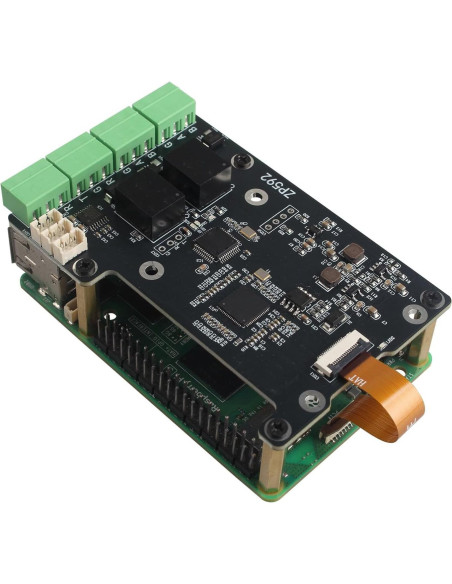

Placa de Expansión ZDE ZP592 PCIe a 4 Puertos RS485/RS232 para Raspberry Pi 5

Características: Esta placa de expansión agrega dos puertos RS485 y dos puertos RS232 para Raspberry Pi 5, que pueden satisfacer sus diversas necesidades para usar Raspberry Pi 5. Ampliamente utilizada para hacer robots para controlar brazos robóticos, sistemas de control de automatización industrial, adquisición de datos y sistemas de monitoreo, electrónica automotriz, etc. La velocidad de baudios de RS232 puede ser superior a 230Kbps (U0 y U3 pueden alcanzar hasta 1.2Mbps si se realiza una medición real); La velocidad de baudios de RS485 puede alcanzar hasta 500Kbps (U1 y U2 pueden alcanzar hasta 1.5Mbps si se realiza una medición real). RS232 es adecuado para comunicación a corta distancia; mientras que RS485 es adecuado para comunicación a larga distancia y multipunto, soportando múltiples dispositivos para comunicarse a través de la red. Teóricamente, la distancia máxima de transmisión de RS485 puede alcanzar 1200 metros, lo que hace que RS485 sea muy adecuado para necesidades de comunicación a media y larga distancia. Sin embargo, la distancia de transmisión real puede verse afectada por una variedad de factores, incluyendo interferencia de señal, calidad del cable, calidad del conector, el entorno circundante y más. Un total de cuatro indicadores, uno es el indicador de alimentación (toma energía y trabaja a través de la interfaz PCIE de Raspberry Pi 5), uno es el indicador ACT del chip USB a serie, los otros dos son indicadores de transmisión/recepción. El tamaño de la placa es 56x85mm, con cuatro agujeros de fijación, igual que Raspberry Pi 5. Reserva agujeros de fijación para módulos 4G, y puede apilar de 1 a 3 módulos 4G. Diseño sin necesidad de controlador, reconocido como ttyACM* por defecto en sistemas Raspberry Pi y Ubuntu; ttyACM0 y ttyACM3 son RS232, ttyACM1 y ttyACM2 son RS485. Están disponibles carcasas a juego. Especificaciones: Modelo: ZP592 Dimensiones: 56x85mm Peso: 25g Lista de Empaque: 1 x Placa de Expansión ZP592 4 x Espaciadores M2.5x20mm 8 x Tornillos M2.5x4mm 1 x Cable FPC PCIe

Características destacadas

• Esta placa de expansión agrega dos puertos RS485 y dos puertos RS232 para Raspberry Pi 5, que pueden satisfacer sus diversas necesidades para usar Raspberry Pi 5, como usar Raspberry Pi 5 para hacer robots para controlar brazos robóticos, sistemas de control de automatización industrial, adquisición de datos y sistemas de monitoreo, electrónica automotriz, etc.
• Diseño PCIE a 4 vías USB2.0, un USB2.0 para expansión de 4 vías de puertos serie RS485 RS232, los otros tres USB2.0 salen a través de un conector de 1.25mm 4Pin, que puede extender el módulo Mini 4G CM4.
• A través de la interfaz de alta velocidad USB2.0 para transferir cuatro puertos serie, adopta el diseño de dos RS232 y dos RS485 (con aislamiento de energía). Los dos RS232 pueden convertirse a nivel TTL/CMOS UART y salir a través de pines de 2.54mm 3Pin. Los pines de 3Pin necesitan ser soldados por usted mismo.
• La velocidad de baudios de RS232 puede ser superior a 230Kbps (U0 y U3 pueden alcanzar hasta 1.2Mbps si se realiza una medición real); La velocidad de baudios de RS485 puede alcanzar hasta 500Kbps (U1 y U2 pueden alcanzar hasta 1.5Mbps si se realiza una medición real).
• RS232 es adecuado para comunicación a corta distancia; mientras que RS485 es adecuado para comunicación a larga distancia y multipunto, soportando múltiples dispositivos para comunicarse a través de la red. RS485 es un protocolo de transmisión por cable, que se utiliza ampliamente en varios sistemas de comunicación debido a su característica de larga distancia, alta velocidad y estructura de múltiples ramas.

Especificaciones técnicas

• Marca: ZDE
• Fabricante: ZDE
• País de origen: China
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.61 cm, Alto: 5.58 cm, Profundidad: 1.5 cm
