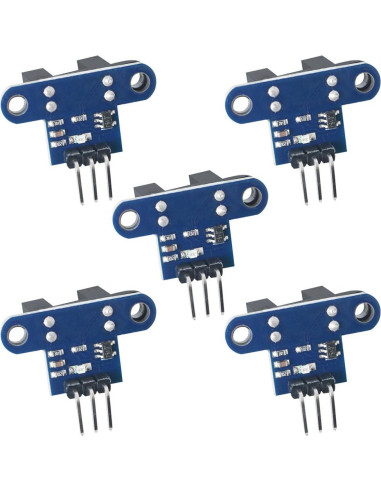

Módulo Sensor Infrarrojo IR 5PCS JJHXSM 3.3V-5V Detección

Instrucciones de uso: Conecte VCC y GND, el indicador de señal del módulo se encenderá, cuando no haya bloqueo en la ranura del módulo, el tubo receptor conduce y el bloque OUT emite un nivel alto; cuando está bloqueado, OUT emite un nivel bajo y el indicador de señal se apaga. La salida OUT del módulo se puede conectar a un relé para formar un interruptor de límite y otras funciones, y también se puede conectar a un módulo de zumbador activo para formar una alarma. La interfaz de salida OUT se puede conectar directamente al puerto IO del microcontrolador, generalmente conectado a una interrupción externa, detecta si el sensor está enmascarado o no, como con un disco de código de motor se puede detectar la velocidad del motor. Precaución: Cableado correcto, por favor no invierta las conexiones positivas y negativas, para que la electrónica de la placa no se queme. El jugador debe configurar el puerto I/O del MCU en modo de entrada/modo de recepción, de lo contrario no funcionará. Otros MCUs, o placas de control más avanzadas como ARM, si necesita configurar el puerto I/O para modo de entrada/salida, debe configurarlo en modo de entrada/modo de recepción, de lo contrario no se puede usar. El microcontrolador de la serie 51 se puede usar directamente sin configurar el modo de entrada/salida. Especificaciones del producto: Módulo de sensor infrarrojo IR Color del producto: Azul Material del producto: Cobre Ancho de la ranura: 5.9mm (0.23in) Tamaño del producto: 26.7x21mm (1.05x0.83in) (LxA) Voltaje de funcionamiento: 3.3V-5V Formato de salida: Salida digital de conmutación OUT (0 y 1) Tipo de conector: atornillado Consejos: Como el tamaño se mide manualmente, por favor permita un error de 1-2mm, por favor no se moleste al comprar.

Características destacadas

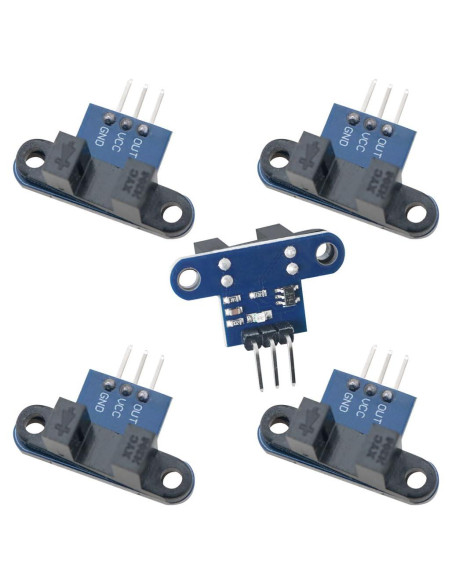

• Tipo de producto: adopta sensor fotoeléctrico de ranura, que está compuesto por diodo emisor de luz infrarroja y fototransistor NPN, y el ancho de la ranura es 5.9mm (0.23in).

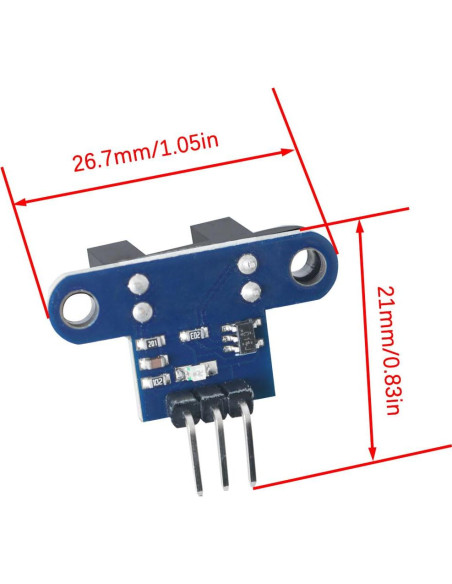

• Especificaciones del producto: módulo de sensor infrarrojo IR con dimensiones de 26.7x21mm (1.05x0.83in) (LxA), voltaje de funcionamiento de 3.3V-5V, y salida en forma de salida digital de conmutación OUT (0 y 1).
• Programación: El puerto OUT del módulo de velocidad está vinculado al puerto de interrupción externa del MCU, y cada vez que un rayo infrarrojo se energiza, es un búfer externo.
• Característica del producto: Cada vez que un objeto no transparente pasa a través de la ranura, puede activar el nivel bajo de salida TTL.
• Uso: El pulso de vibración es muy estable utilizando el disparador Schmitt y se puede utilizar para aplicaciones como medición de velocidad de carro y medición de distancia.

Especificaciones técnicas

• Fabricante: JJHXSM
• País de origen: China
• Número de modelo del artículo: ebe59879-16f8-464c-810c-30d68310b5c1
• Peso: 0.2 kg
• Dimensiones: Ancho: 6.99 cm, Alto: 5.99 cm, Profundidad: 1.8 cm
