Placa Base Avanzada Waveshare para Módulo CM4 con GPIO y HDMI

Especificaciones del zócalo CM4: adecuado para todas las variantes del Módulo de Cómputo 4. Conectividad: conector Ethernet RJ45 Gigabit. Conector: M.2 M KEY, soporta módulos de comunicación o unidades de estado sólido NVME, encabezado GPIO de 40PIN de Raspberry Pi. USB: USB 2.0 Tipo A x 2. Pantalla: puerto LCD (conector FPC de 40pin 0.5mm). Cámara: puerto de cámara MIPI CSI-2 * 2 (conector FPC de 15pin 1.0mm). Video: puerto HDMI, soporta salida 4K 30fps. RTC: reloj en tiempo real con zócalo de batería y capacidad para activar el Módulo de Cómputo 4. Almacenamiento: zócalo para tarjeta TF para variantes Lite del Módulo de Cómputo 4 (sin eMMC). Encabezado de ventilador: permite ajuste de velocidad, entrada de energía de 5V. Dimensiones: 85 x 56 mm. Precauciones para el uso: 1. No desconecte ningún dispositivo excepto USB y HDMI al encender. 2. Solo soporta ventiladores de 5V, no se soporta 12V. Verifique el voltaje del ventilador antes de conectar. 3. Solo soporta conexión directa de LCD ya que no hay interfaz DSI. 4. La interfaz Tipo C puede usarse como fuente de alimentación o USB ESCLAVO para programar imágenes. 5. Para asegurar la alimentación del CM4, no conecte a otros dispositivos al programar imágenes con la interfaz Tipo C. 6. Al usar CM4, debe proporcionar 5V 2A, de lo contrario, puede apagarse, bajar la frecuencia, etc. 7. Use los tornillos correspondientes al usar la interfaz M.2, ya que el CM4 puede dañarse si usa otros tornillos. 8. El módulo no tiene ninguna protección, no cortocircuite la fuente de alimentación. 9. USB2.0 está cerrado por defecto, y debe agregar "dtoverlay=dwc2,dr_mode=host" en "config.txt" al usar. 10. Esta placa de expansión no soporta función POE. Fuente de desarrollo: //bit.ly/3TT1lrO. Contenido del paquete: CM4-IO-BASE-C x1, tornillo de montaje para unidades de estado sólido x1.

Características destacadas

• Placa Base Mini (Versión Avanzada) para todas las variantes del Módulo de Cómputo 4 --- adecuada para evaluar el Raspberry Pi CM4 o ser integrada en productos finales.
• Conector LCD de 40PIN dedicado --- Soporta la serie de pantallas integradas Waveshare de 7 pulgadas IPS/QLED, diseño integrado fácil de integrar para una rápida incorporación en aplicaciones de ingeniería.
• Conexión con el Módulo de Cómputo 4 --- zócalo CM4 estándar y encabezado GPIO de 40PIN de Raspberry Pi codificado por colores. adecuado para el módulo de la serie Lite/eMMC del Módulo de Cómputo 4.

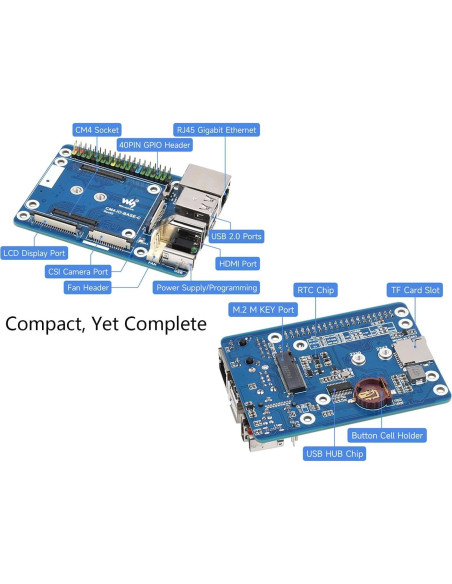

• Pequeña pero completa --- Incluye zócalo CM4 / Interfaz LCD / Puerto de Cámara CSI / Ethernet RJ45 Gigabit / Chip Hub USB / Chip RTC / Encabezado GPIO de 40PIN, etc.
• 1. No desconecte ningún dispositivo excepto USB y HDMI al encender. 2. USB2.0 está cerrado por defecto, y debe agregar "dtoverlay=dwc2,dr_mode=host" en "config.txt" al usar. 3. Solo soporta ventiladores de 5V, no soporta 12V. Verifique el voltaje del ventilador antes de conectar. 4. Solo soporta conexión directa de LCD, ya que no hay interfaz DSI. 5. Esta placa de expansión no soporta función POE. 6. Al usar CM4, debe proporcionar 5V 2A, de lo contrario, puede apagarse, bajar la frecuencia, etc.

Modelo de esta publicación

• Color: Placa Base Versión C

Especificaciones técnicas

• Color: Placa Base Versión C
• Fabricante: Waveshare
• Número de modelo del artículo: Placa BC-CM4 (C)-228
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.9 cm, Alto: 8.1 cm, Profundidad: 2.9 cm
