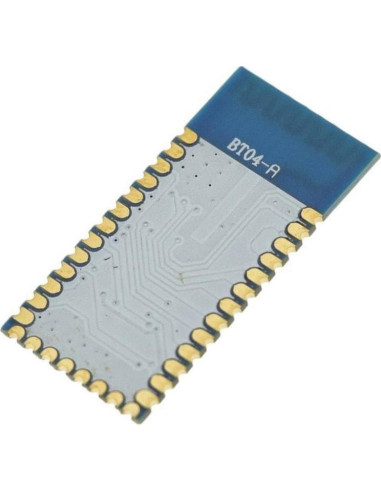

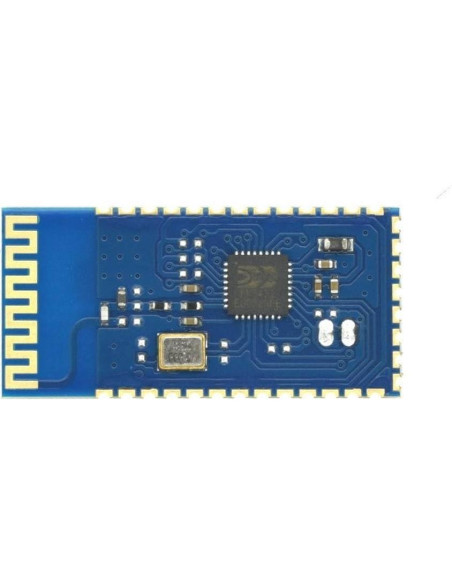

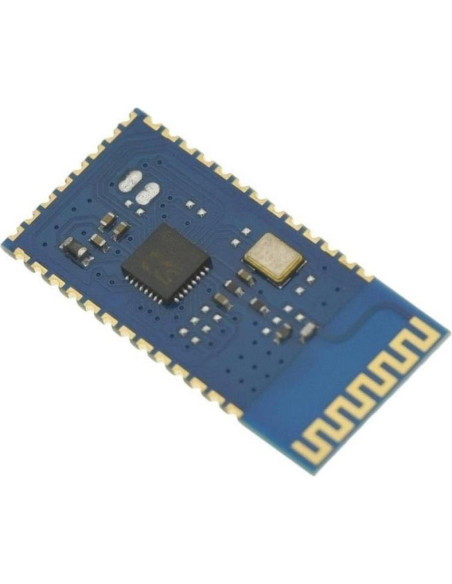

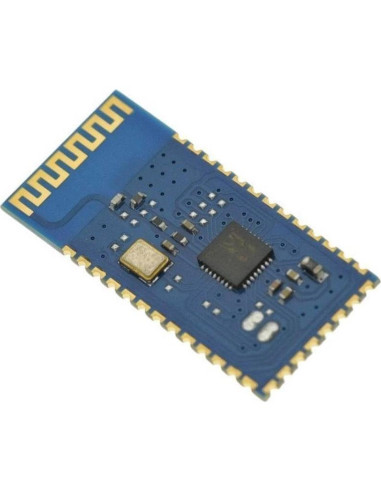

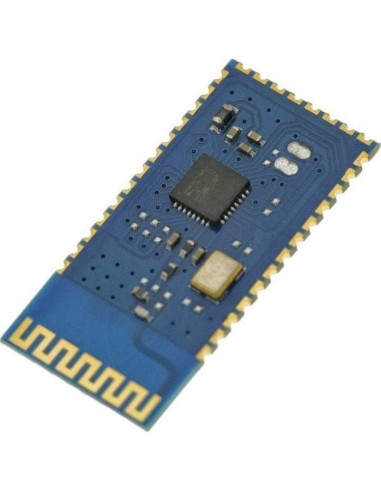

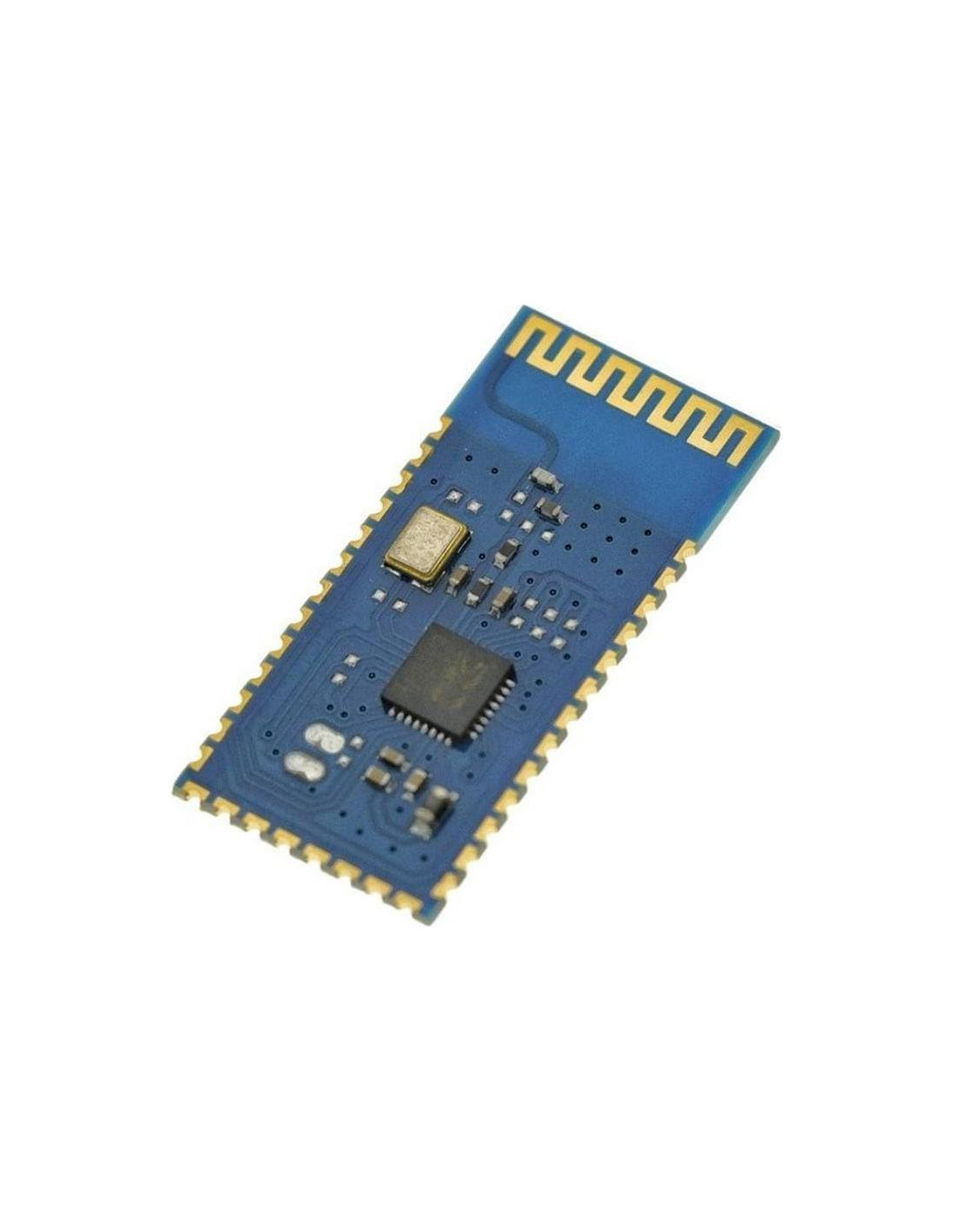

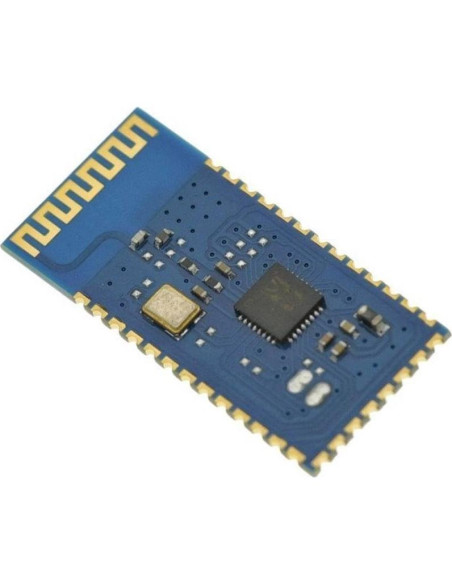

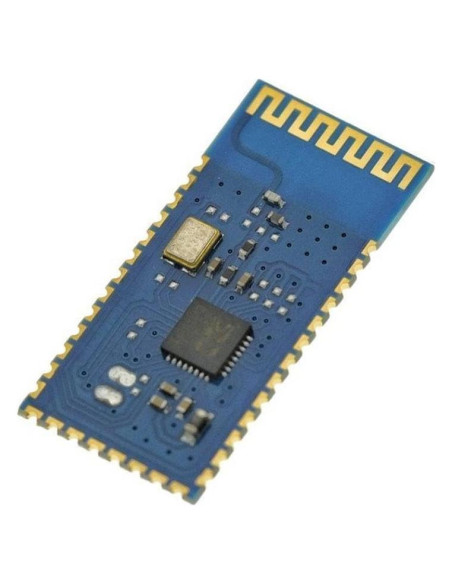

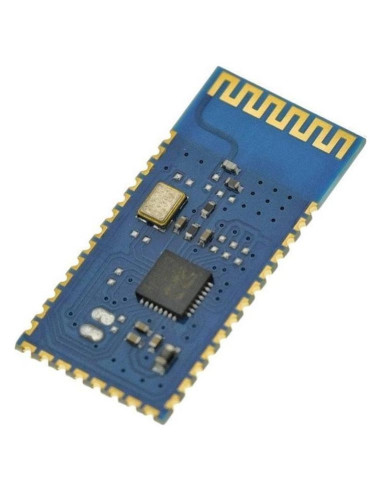

Módulo Transceptor RF Inalámbrico Genérico DX-BT04-A/B

Parámetro: 1.Modelo: DX-BT04-A DX-BT08-B 2.Frecuencia de trabajo: 2.4GHz 3.Interfaz de comunicación: UART 4.Tensión de trabajo: 3.0V-3.6V 5.RSSI: No soportado 6.Nivel de comunicación: 3.3V 7.Potencia de transmisión: 4dBm (Máx) 8.Distancia de referencia: 10m 9.Corriente de transmisión: 8.5mA 10.Corriente de aceptación: 8.5mA 11.Velocidad de aire: 6Kbps 12.Interfaz de antena: Antena PCB integrada 13.Corriente de bajo consumo: 400uA 14.Sensibilidad de recepción:<= -84dBm a 0.1% BER 15.Humedad de trabajo: 10%-90% 16.Temperatura de almacenamiento: -40C~85C 17.Temperatura de trabajo: -25C~75C | Pin Común: 1.Pin-1:UART_TXD.Salida de datos UART 2.Pin-2:UART_RXD.Entrada de datos UART 3.Pin-11:RESETB.Boton de reinicio 4.Pin-12:Entrada de 3.3V 5.Pin-13:GND 6.Pin-21:GND 7.Pin-22:GND 8.Pin-24:P12 Pin de salida LED (parpadeo lento cuando no está conectado. Siempre encendido después de la conexión) 9.Pin-25:P12 Pin de salida de interrupción del host, inactivo es bajo, emite señal de nivel alto cuando está conectado.||

Características destacadas

• DX-BT04-A DX-BT08-B SPP3.0+BLE4.2 Módulo Transceptor RF de Puerto Serial Inalámbrico de Doble Modo de Alta Velocidad

Especificaciones técnicas

• Fabricante: Genérico
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
