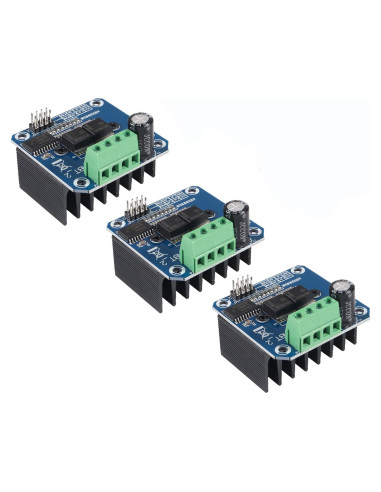

3PCS Módulo Controlador de Motor BTS7960 43A PWM para Raspberry Pi

Corriente máxima: 43A Nivel de entrada: 3.3-5V 5V aislado con MCU, y protege efectivamente el MCU Indicador de alimentación de 5V en la placa Indicación de voltaje del lado de salida del controlador de motor Se puede soldar un disipador de calor Solo se necesitan cuatro líneas del MCU al módulo controlador (GND, 5V, PWM1, PWM2) Método de control: PWM o nivel Puerto de entrada: RPWM: nivel hacia adelante o entrada de señal PWM, activo alto LPWM: nivel inverso o entrada de señal PWM, activo alto R_EN: entrada de habilitación de conducción hacia adelante, habilitación de nivel alto, apagado de nivel bajo L_EN: entrada de habilitación de conducción inversa, habilitación de nivel alto, apagado de nivel bajo R_IS: salida de alarma de corriente de conducción hacia adelante L_IS: salida de alarma de corriente de conducción inversa VCC: salida de alimentación de +5 V, conexión de alimentación de 5V con el microcontrolador GND: extremo común de señal de bajo nivel Paquete incluido: 3 x módulo de conducción de motor BTS7960

Características destacadas

• Controlador H bridge de gran corriente BTS7960 (43 A), indicador de alimentación de 5V en la placa; 5V aislado con MCU, y protege efectivamente el MCU.
• Módulo controlador de motor con chip aislado de alimentación de 5V (puede compartirse con el 5V del MCU), también puede usar la alimentación de 5V en la placa; el voltaje de alimentación de 5.5V a 27V.
• Indicación de voltaje del extremo de salida del controlador de motor; se puede soldar un disipador de calor.
• BTS7960 capaz de invertir el motor hacia adelante, dos entradas de PWM con frecuencia de hasta 25kHZ.
• Módulo controlador de motor de alta potencia solo necesita cuatro líneas del MCU al módulo controlador (GND/ 5V/ PWM1/ PWM2), dos flujos de calor pasando a través de una salida de señal de error.

Modelo de esta publicación

• Color: 3pcs

Especificaciones técnicas

• Color: 3pcs
• Número de parte: 13030-1
• Fabricante: DORHEA
• Baterías requeridas: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 12.5 cm, Alto: 11.6 cm, Profundidad: 4.6 cm
