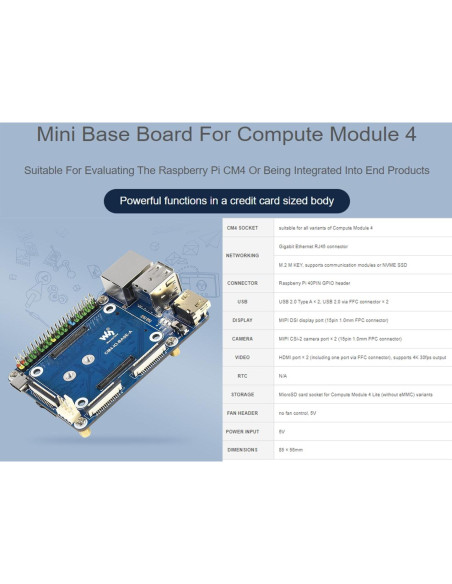

Mini Base Board A Waveshare para Raspberry Pi CM4 con GPIO 40PIN

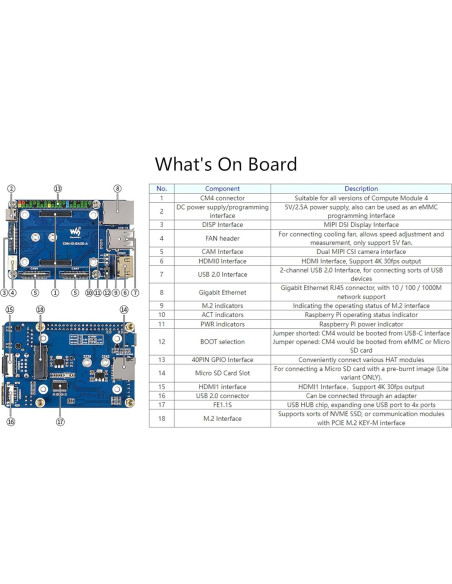

Múltiples conectores a bordo: CSI/DSI/FAN/HDMI/USB/RJ45 Ethernet Gigabit/Slot para Tarjeta Micro SD/Slot M.2. En comparación con la versión B, la versión A tiene menos funciones. Sin RTC, controlador de FAN y soporte para batería. Precauciones para el uso 1: NO desconecte ningún dispositivo que no sea HDMI y USB al encender. 2: El FAN solo soporta 5V, y NO soporta 12V. Confirme el voltaje del ventilador antes de conectar. Esta versión del ventilador no tiene un controlador y no se puede ajustar en velocidad. 3: La interfaz de visualización DSI es la interfaz DSI0, y la interfaz de visualización DSI1 no está conectada. (La versión V4 comienza a mostrar la interfaz para DSI1) 4: Una interfaz tipo C se puede usar para la alimentación o una interfaz USB ESCLAVA para programar imágenes. 5: Para asegurar el suministro normal de energía de CM4, por favor no conecte otros dispositivos al usar la interfaz tipo C para grabar la imagen. 6: Cuando CM4 está en uso normal, necesita proporcionar una fuente de alimentación de 5V/2A para CM4. De lo contrario, ocurrirá un apagado automático, reducción de frecuencia, problema. 7: Al usar la interfaz M.2, por favor use los tornillos correspondientes. Usar tornillos de otras longitudes puede dañar el núcleo CM4 por los tornillos. 8: El módulo no tiene ninguna protección, por favor no cortocircuite la fuente de alimentación. 9: USB2.0 está cerrado por defecto, si necesita abrirlo, debe agregar dtoverlay=dwc2,dr_mode=host. 10: Al usar HDMI1 solo, necesita comprar un adaptador HDMI por separado. 11: Tanto USB 3/4 como HDMI1 necesitan ser usados, usando un adaptador HDMI USB para conectarlo. 12: Esta placa no soporta la función POE. 13: La fuente de alimentación de la interfaz M.2 está limitada a 1.5A, si causa problemas como la desaceleración de estado sólido u otro equipo, se recomienda comprar la versión B. Contenido del paquete CM4 IO BASE A x1 tornillo de montaje x1 Recursos de desarrollo en línea /Manual de usuario ://bit.ly/3QfJTh5

Características destacadas

• Mini Base Board (A) con conector CM4 estándar y encabezado GPIO de Raspberry Pi de 40PIN codificado por colores. Compatible con Raspberry Pi Compute Module 4 Lite/eMMC serie módulo
• Múltiples conectores a bordo: Interfaces a bordo CSI/DSI/FAN/HDMI/USB/RJ45 Ethernet Gigabit/Slot para Tarjeta Micro SD/Slot M.2 para uso fácil.
• Adecuado para evaluar el Raspberry Pi CM4 o ser integrado en productos finales
• Nota: NO desconecte ningún dispositivo que no sea HDMI y USB al encender.
• Nota: USB2.0 está cerrado por defecto, si necesita abrirlo, debe agregar dtoverlay=dwc2,dr_mode=host.

Modelo de esta publicación

• Color: Placa Base Versión A

Especificaciones técnicas

• Color: Placa Base Versión A
• Fabricante: Waveshare
• Peso: 0.2 kg
• Dimensiones: Ancho: 6.35 cm, Alto: 10.16 cm, Profundidad: 3.81 cm
