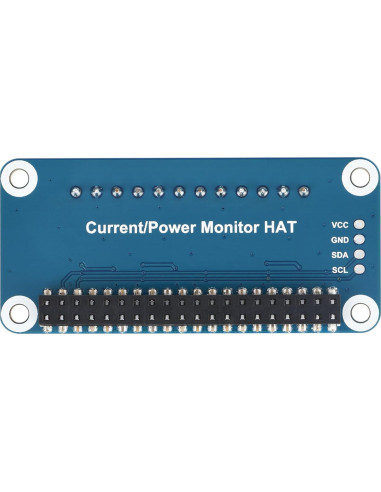

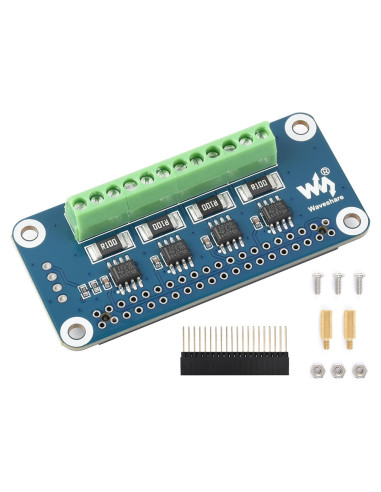

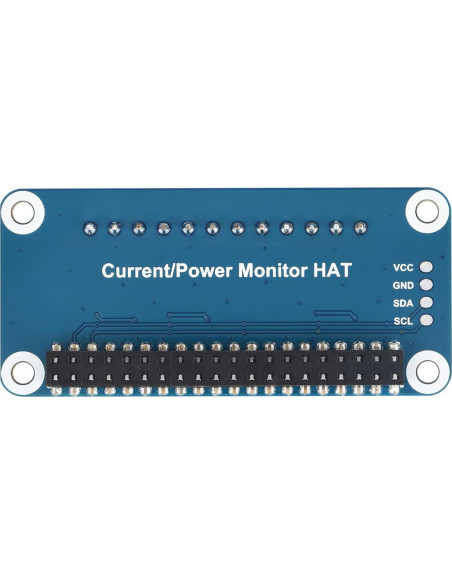

Monitor HAT de Corriente y Potencia Waveshare 4 Canales I2C

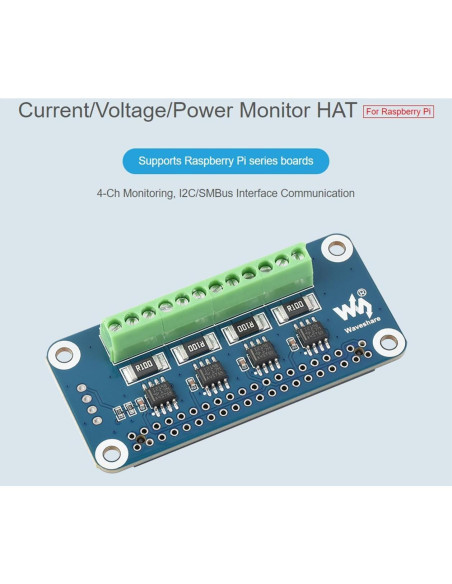

Monitor HAT de 4 canales de corriente y potencia diseñado para Raspberry Pi. A través de la interfaz I2C o SMBus, es fácil monitorear la corriente, voltaje y consumo de potencia de cada canal, así como el voltaje entre ambos lados del resistor de muestreo. Características Encabezado de extensión GPIO de 40 pines estándar de Raspberry Pi, soporta placas de la serie Raspberry Pi, monitoreo de 4 canales, a través de la interfaz I2C/SMBus, Resistor de muestreo de 0.1 1%, permite medir corriente bidireccional hasta 3.2A ADC de 12 bits integrado, soporta múltiples conversiones sucesivas, rango de medición de voltaje de 0~26V, Calcula y emite directamente el valor de potencia medida a través de un registro de multiplicación adicional, Pines de control I2C para conectar con otras placas anfitrionas Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi/Arduino/STM32) Especificaciones Voltaje de operación: 3.3V/5V Interfaz de control: I2C/SMBus Resistor de muestreo: 0.1 1% Rango de voltaje: 0~26V Rango de corriente: +/-3.2A Resolución: 0.8mA (rango +/-3.2A) O 0.1mA (rango +/-400mA) Dimensiones: 65mm x 30mm Tamaño del agujero de montaje: 3.0mm Recursos de Desarrollo en Línea /Manual de Usuario ://bit.ly/4az09mw Contenido del Paquete 1.Monitor HAT de Corriente/Potencia x1 2.Encabezado de pines hembra de 2x20PIN x1 3.Paquete de tornillos para RPi (2pcs) x1 Nota: la Raspberry Pi NO está incluida.

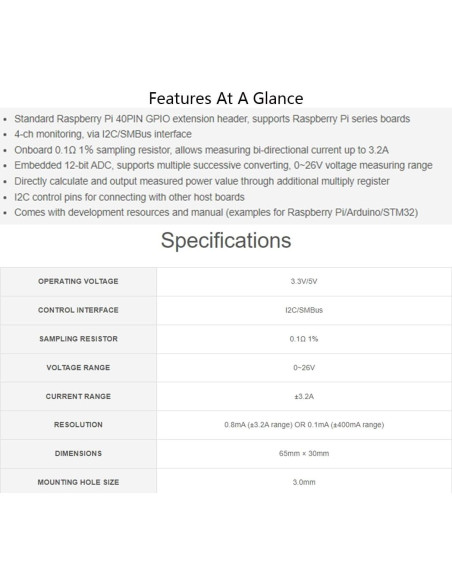

Características destacadas

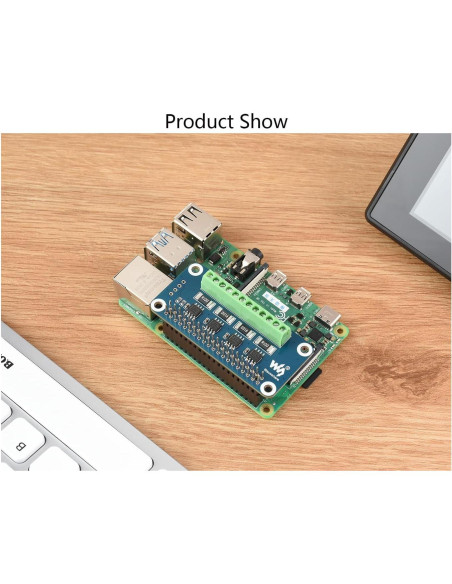

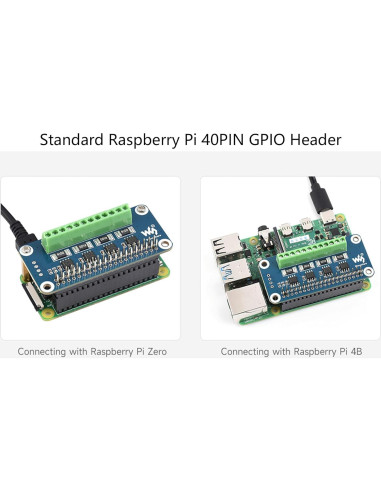

• Este es un Monitor HAT de 4 canales de corriente y potencia diseñado para Raspberry Pi, Encabezado de extensión GPIO de 40 pines estándar de Raspberry Pi, soporta placas de la serie Raspberry Pi, monitoreo de 4 canales, a través de la interfaz I2C/SMBus.
• Resistor de muestreo de 0.1 1% integrado, permite medir corriente bidireccional hasta 3.2A. ADC de 12 bits integrado, soporta múltiples conversiones sucesivas, rango de medición de voltaje de 0~26V.
• Calcula y emite directamente el valor de potencia medida a través de un registro de multiplicación adicional. Pines de control I2C para conectar con otras placas anfitrionas.
• Voltaje de operación: 3.3V/5V. Interfaz de control: I2C/SMBus. Resistor de muestreo: 0.1 1%. Rango de voltaje: 0~26V.
• Rango de corriente: +/-3.2A Resolución: 0.8mA (rango +/-3.2A) O 0.1mA (rango +/-400mA) Dimensiones: 65mm x 30mm Tamaño del agujero de montaje: 3.0mm

Especificaciones técnicas

• Fabricante: Waveshare
• Número de modelo del artículo: Monitor HAT de Corriente/Voltaje/Potencia de 4 canales
• Peso: 0.2 kg
• Dimensiones: Ancho: 5 cm, Alto: 7 cm, Profundidad: 2.4 cm
