Placa Base Mini para Raspberry Pi CM4 Waveshare CM4-IO-BASE-A

Introducción CM4-IO-BASE-A es una placa IO diseñada para Raspberry Pi Compute Module 4, puede ser utilizada con todas las versiones de CM4, adecuada para evaluar el Raspberry Pi CM4 o ser integrada en productos finales. Precauciones para el Uso 1: Está prohibido desconectar y conectar cualquier equipo que no sea USB y HDMI cuando la alimentación esté encendida 2: Los ventiladores FAN solo soportan ventiladores de 5V. 12V no es soportado. Confirme el voltaje del ventilador antes de conectar. Esta versión del ventilador no tiene un controlador y no puede ser ajustada en velocidad. 3: La interfaz de visualización DSI es la interfaz DSI0, y la interfaz de visualización DSI1 no está conectada. 4: La interfaz Tipo C puede ser utilizada para suministro de energía o interfaz USB ESCLAVA para grabar imagen. 5: Para asegurar el suministro normal de energía de CM4, por favor no conecte otros dispositivos al usar la interfaz Tipo C para grabar la imagen. 6: Cuando CM4 está en uso normal, necesita proporcionar un suministro de energía de 5V 2A para CM4. De lo contrario, pueden ocurrir problemas como apagado automático, reducción de frecuencia, etc. 7: Al usar la interfaz M.2, por favor use los tornillos correspondientes. Usar tornillos de otras longitudes puede causar daños al núcleo CM4 por los tornillos. 8: El módulo no tiene ninguna protección, por favor no cortocircuite el suministro de energía. 9: USB2.0 está cerrado por defecto, si necesita abrirlo, debe agregar dtoverlay=dwc2,dr_mode=host 10: Si desea usar HDMI1 solo, puede comprarlo por separado si necesita usarlo Adaptador HDMI 11: Tanto USB 3/4 como HDMI1 necesitan ser utilizados, puede usar una placa adaptadora para conectarlo 12: Esta placa de expansión no soporta la función POE. 13: El suministro de energía de la interfaz M.2 está limitado a 1.5A, si causa problemas como la desaceleración de estado sólido u otros equipos, se recomienda comprar la versión B Contenido del Paquete 1. CM4-IO-BASE-A x1 2. Tornillo de montaje x1

Características destacadas

• Mini placa base diseñada para Raspberry Pi Compute Module 4, adecuada para evaluar el raspberry pi CM4 o ser integrada en productos finales

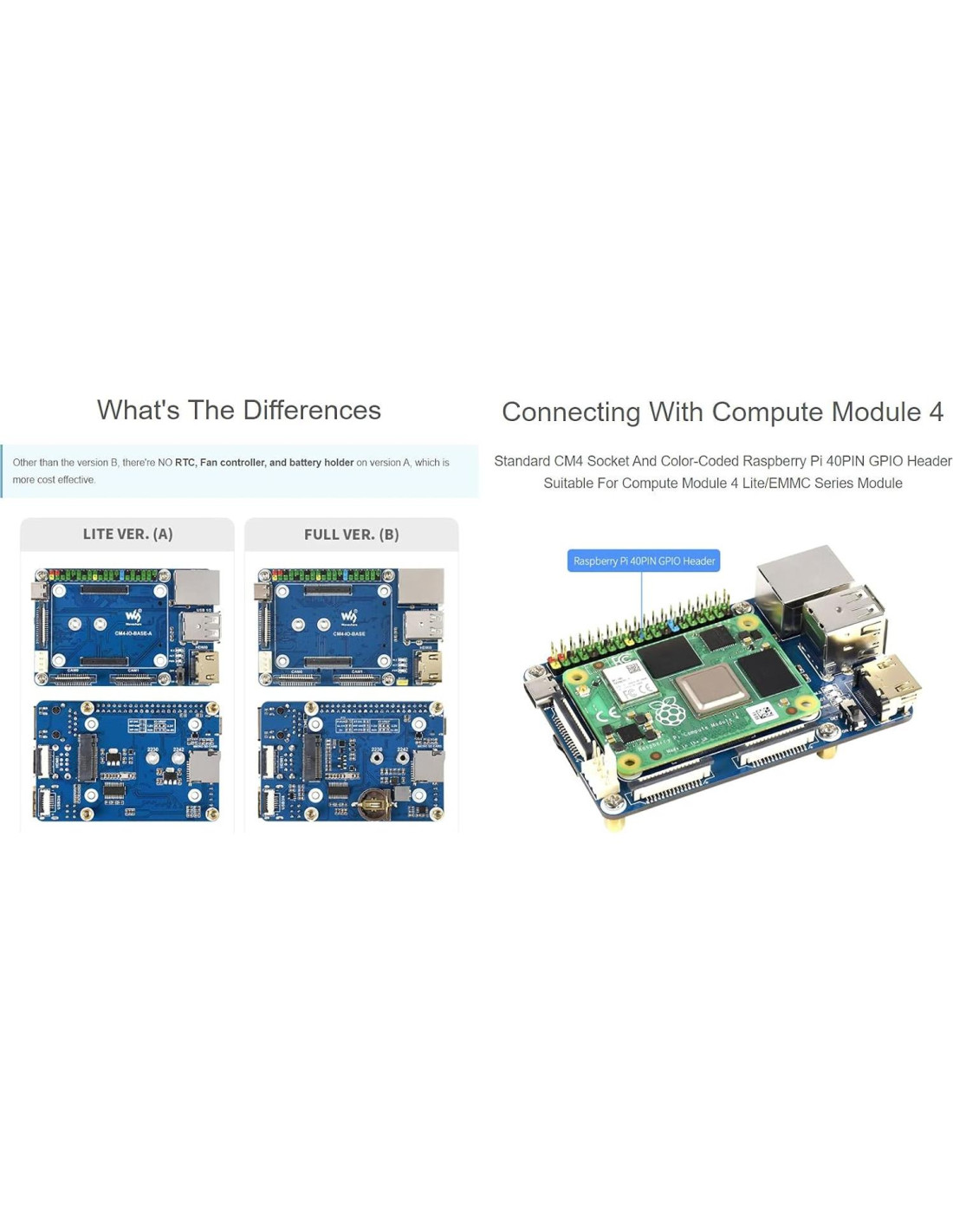

• Comparado con la versión B, NO hay RTC, controlador de ventilador y soporte de batería en la versión A, que es más rentable
• Socket estándar Raspberry Pi CM4 y conector GPIO de 40PIN codificado por color, adecuado para módulo de serie Compute Module 4 Lite/EMMC

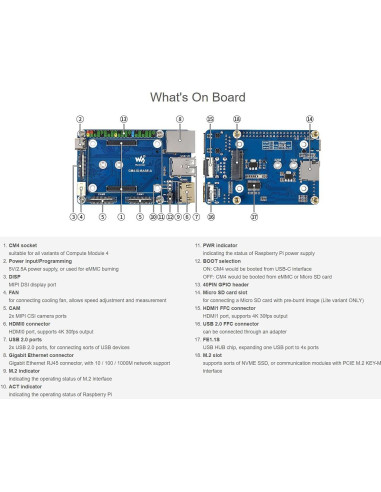

• Con múltiples conectores a bordo incluyendo: CSI/DSI/FAN/HDMI/USB/RJ45 Ethernet Gigabit/Slot de Tarjeta Micro SD/Slot M.2
• Viene con tornillo de montaje, fácil de instalar. Al usar la interfaz M.2, por favor use los tornillos correspondientes.

Modelo de esta publicación

• Color: CM4-IO-BASE-A

Especificaciones técnicas

• Color: CM4-IO-BASE-A
• Fabricante: Waveshare
• Número de modelo del artículo: CM4-IO-BASE-A
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 5.08 cm, Profundidad: 8.51 cm
