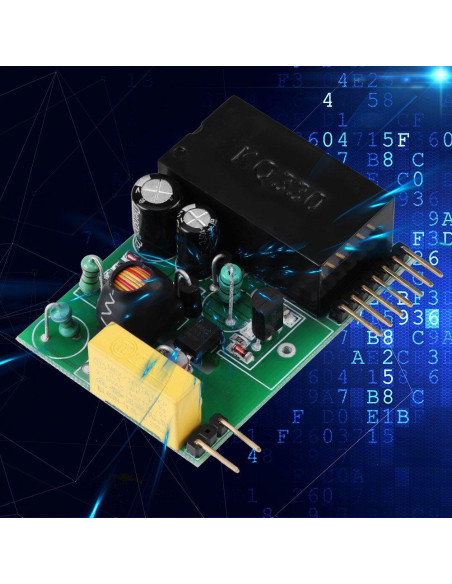

Módulo Transceptor de Datos KQ-130F 220V AC 9 Pines

Descripción

Especificaciones: Frecuencia de Trabajo: 120~135KHZ Conector Tasa de Baudios: 9600bps Tasa de Baudios Real: 100bps Un Marco Envío Continuo. Longitud: <252 bytes (el usuario define de 1 a 252, el módulo no enviará datos redundantes) Sensibilidad de Recepción: <1mV Capacidad de Rechazo Fuera de Banda: >60dB Ancho de Banda: >10 KHZ Resistencia de Aislamiento: 500V>500M Fuente de Alimentación: DC +5V (recepción: <11mA; envío: <230mA) Voltaje de Aislamiento de Frecuencia: AC a GND 3000V (prueba de 1min sin ruptura, ni fuga de corriente) Temperatura de Funcionamiento: -25C~70C Humedad de Funcionamiento: >90% Tamaño: 5.3*4.5*1cm/2.08*1.77*0.39pulgadas Peso: 30g(aprox.) Cableado: 1P---AC: 220V cable vivo (o cable neutro) 2P---AC: 220V cable neutro (o cable vivo) 3P---+5V: fuente de alimentación de envío +5V (210mA), si solo recibe datos, se puede desconectar para reducir el consumo de energía 4P---GND: tierra del circuito digital 5P---+5V: fuente de alimentación de trabajo +5V 11mA 6P---RX: nivel TTL, entrada de datos de portadora, conectar a TXD de SCM 7P---TX: nivel TTL, salida de datos de portadora, conectar a RXD de SCM 8P---MODE: selección de modo, conectar a 5V como nivel alto o desconectar, conectar a tierra como nivel bajo 9P---NC/RST: pin de reinicio (efectivo a nivel bajo), para conmutaciones frecuentes de modos. No conectar si no se utiliza esta función. El paquete incluye: 1 x Módulo de Portadora de Línea de Potencia

Características destacadas

• Módulo de Portadora de Línea de Potencia -- KQ-130F es un módulo transceptor de datos de portadora cero de alto rendimiento de 9 pines en fila única de tamaño pequeño
• Comunicación por Línea de Potencia -- Diseñado para 220V AC, fuerte interferencia, fuerte atenuación y entorno que requiere larga distancia, datos
• Transceptor de Línea de Potencia -- Un marco de envío continuo de longitud máxima es de 252 bytes o menos, de 1 a 252 definido por el usuario, y el módulo no enviará datos redundantes
• Portadora de Línea de Potencia -- Diodo TVS contra golpes, el cableado de PCB y la selección de componentes están diseñados para amplia temperatura y alto voltaje
• Módulo de Datos de Línea de Potencia -- Adecuado para lectura de medidores, luces de calle, hogares inteligentes, lucha contra incendios, control de edificios y otras aplicaciones que necesitan energía para enviar datos

Especificaciones técnicas

• Fabricante: Walfront
• Número de modelo del artículo: 9687283011
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
