RS485 CAN HAT Waveshare para Raspberry Pi 5x3.99cm

El RS485 CAN HAT permitirá que tu Pi se comunique con otros dispositivos de manera estable a larga distancia a través de funciones RS485/CAN. Características: Cabecera de expansión GPIO de 40 pines estándar de Raspberry Pi, soporta la función CAN de las placas de la serie Raspberry Pi, controlador CAN en placa MCP2515 a través de interfaz SPI, transceptor en placa SIT65HVD230DR función RS485, controlado a través de UART, comunicación half-duplex, soporta control automático TX/RX sin programación, transceptor en placa SP3485, resistencia terminal de 120 en placa para interfaces RS485 y CAN, habilitada a través de interruptor DIP, TVS (Supresor de Voltaje Transitorio) en placa, suprime efectivamente el voltaje de sobretensión y el voltaje de picos transitorios en el circuito para la transmisión RS485, a prueba de rayos y anti-electrostática. Encabezado de control reservado, permite trabajar con otras placas de control. Especificaciones: Voltaje de operación: 3.3V, Controlador CAN: MCP2515, Transceptor CAN: SIT65HVD230DR, Transceptor 485: SP3485, Dimensiones: 65x30mm, Tamaño del agujero de montaje: 3.0mm. Manual de usuario en línea: //bit.ly/3mC64mA. Contenido del paquete: 1. RS485 CAN HAT x1, 2. Paquete de tornillos RPi (2pcs) x1. Recomendado: También proporcionamos un convertidor de interfaz aislada USB A RS485 (B081MB6PN2) para pruebas fáciles. Pregunta1: ¿No se puede enviar y recibir datos? Respuesta: 1. Asegúrate de que las tasas de baudios en ambos lados sean las mismas; 2. El ID de marco fijo se establece en la rutina: 0X123, por favor establece el ID CAN de envío y recepción del otro extremo de tu CAN a x0123; Pregunta2: ¿Cómo configurar el archivo config.txt cuando el sistema Ubuntu está instalado en la Raspberry Pi? Respuesta: 1. Los archivos config.txt del sistema Ubuntu convencional suelen estar en la carpeta /boot/firmware 2. O usa la tarjeta SD de la Raspberry Pi para leer y cambiar el archivo config.txt en la computadora (u otro host que pueda reconocer la tarjeta SD) a través del lector de tarjetas.

Características destacadas

• RS485 CAN HAT para Raspberry Pi, Permite Comunicación Estable a Larga Distancia. Es compatible con Raspberry Pi 4B/3B+/3B/2B/Zero/Zero W/Zero WH/Zero 2 W/2WH. El RS485 CAN HAT permitirá que tu Pi se comunique con otros dispositivos de manera estable a larga distancia a través de funciones RS485/CAN.

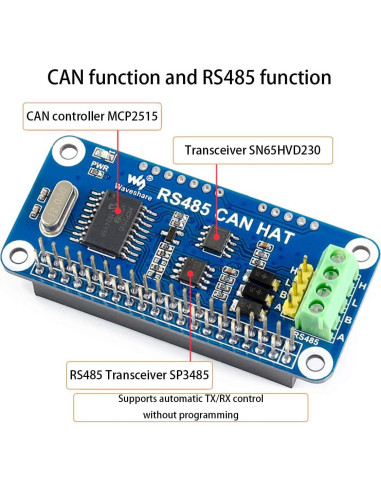

• Expandir Funciones CAN y RS485: Función CAN: controlador CAN en placa MCP2515 a través de interfaz SPI, transceptor en placa SIT65HVD230DR; función RS485: controlado a través de UART, comunicación half-duplex, soporta control automático TX/RX sin programación, transceptor en placa SP3485.
• Resistencia terminal de 120 en placa para interfaces RS485 y CAN, habilitada a través de interruptor DIP. TVS (Supresor de Voltaje Transitorio) en placa, suprime efectivamente el voltaje de sobretensión y el voltaje de picos transitorios en el circuito para la transmisión RS485, a prueba de rayos y anti-electrostática.
• Voltaje de operación: 3.3V; Controlador CAN: MCP2515; Transceptor CAN: SIT65HVD230DR; Transceptor 485: SP3485;
• Pines de control reservados, permite trabajar con otras placas de control. Viene con recursos de desarrollo y manual (ejemplos en wiringPi/python)
• Viene con Manual de Usuario en Línea/guía en línea, Por favor revisa: bit.ly/3mC64mA

Especificaciones técnicas

• Marca: waveshare
• Color: RS485 CAN HAT para RPI
• Fabricante: Waveshare
• Tipo de inalámbrico: 802.11b
• Sistema operativo: Ubuntu
• Número de modelo del artículo: WAV_14882
• Peso: 0.2 kg
• Dimensiones: Ancho: 3.98 cm, Alto: 4.00 cm, Profundidad: 2.00 cm
