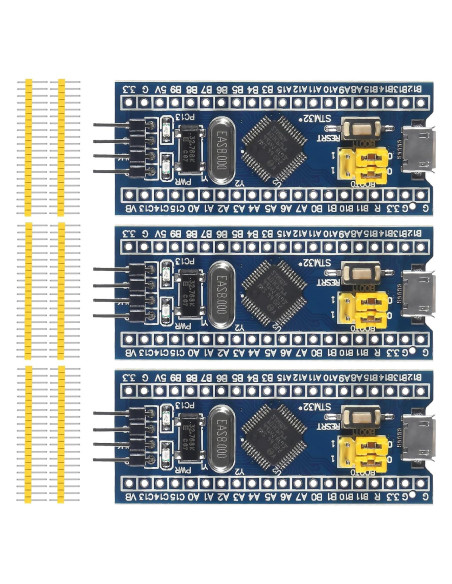

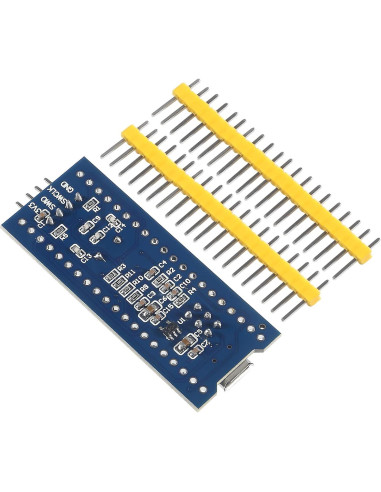

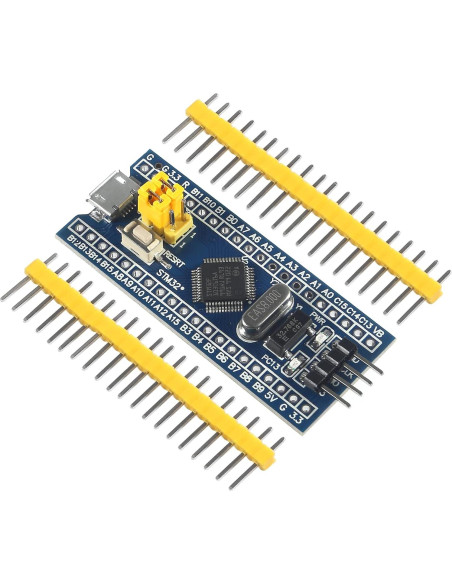

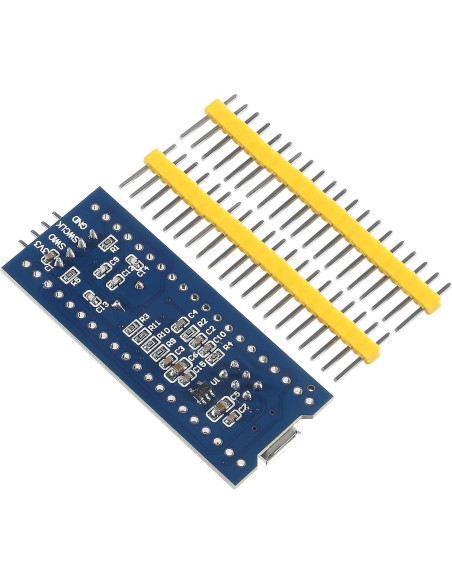

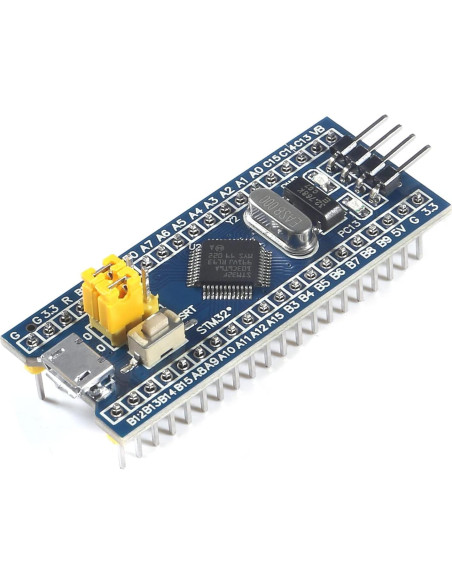

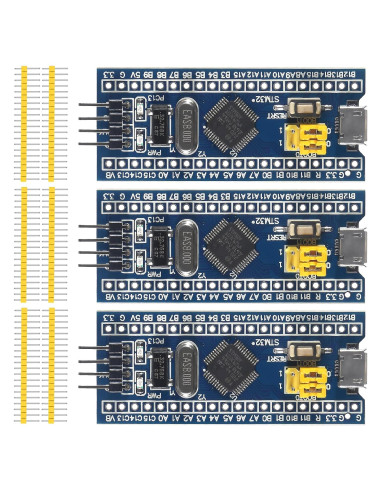

Placa de Desarrollo Alinan STM32F103C6T6 3pcs 32K Flash 10K RAM

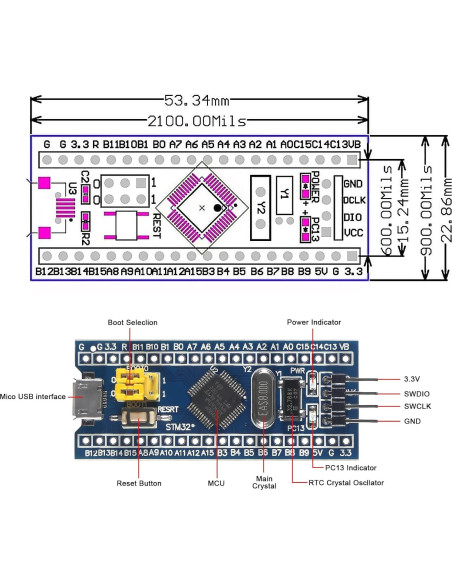

La diferencia entre STM32F103C6T6 y STM32F103C8T6: 1. C6T6 no tiene puerto serie 3 2. La memoria flash de C6T6 es 32K, C8T6 es 64K 3. La RAM de C6T6 es 10K, C8T6 es 20K Después de compilar el software keil, se indicará el uso de código.RO-data.RW-data.Zl-data; donde falsh=¡Código¡+/-+¡RO-data¡+/-+¡RW-data¡+/-, RAM=RW-data.¡Zl-data¡. Recursos de hardware: 1. Chip principal STM32F103C6T6 2. Oscilador de cristal SMD 8M (hasta 72M a través del PLL interno del chip) parámetros estándar de ST 3. Chip regulador de voltaje de 3.3V, corriente máxima de 800mA 4. 1 interfaz miniUSB, puede suministrar energía a la versión del sistema, función de comunicación USB reservada 5. Botón de reinicio 6. 1 puerto SWD estándar, soporte JLink, STLink, JLINK OB 7. Puerto de selección BOOT 8. Encabezado de pines de expansión I0 20pin x 2 9. 1 indicador de alimentación 10. 1 luz indicadora de función, utilizada para verificar las funciones básicas del puerto I0 11. El puerto serie está reservado para facilitar la conexión con la placa de desarrollo de 5V, y el puerto serie se puede usar para programar 12. Oscilador de cristal de alto rendimiento Epson 32768Hz, el precio es 10 veces el precio del oscilador de cristal en línea, fácil de iniciar 13. 10K RAM, 32K ROM, TQFP48.

Características destacadas

• Equipado con alta calidad 1*40/2.54mm de separación de filas de pines, asegurando un excelente contacto conductor.
• Placa de circuitos básicos basados en MCU, como un circuito oscilador de cristal, interfaz USB y circuitos de gestión de energía USB, etc.
• Utiliza la interfaz Micro USB de los teléfonos inteligentes actuales, fácil de usar, la comunicación USB y la alimentación se pueden realizar.

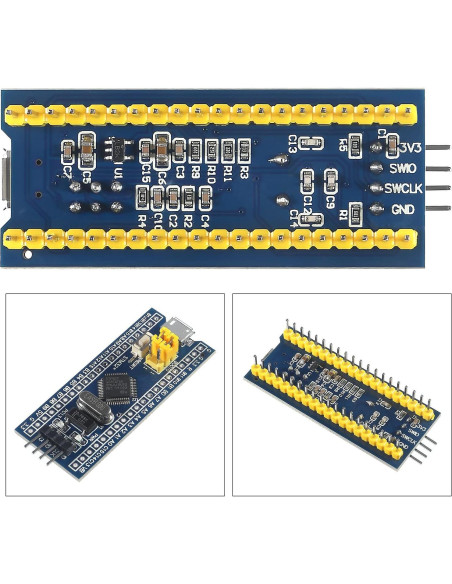

• Descarga con interfaz de depuración SWD, que requiere un mínimo de 3 cables para completar una tarea de depuración de descarga.
• La placa accede a todos los recursos de I/O.

Modelo de esta publicación

• Tamaño: 3pcs STM32F103C6T6

Especificaciones técnicas

• Tamaño: 3pcs STM32F103C6T6
• Ram: DDR
• Marca: Alinan
• Serie: STM32F103C6T6
• Fabricante: Alinan
• Tipo de inalámbrico: Infrarrojo
• Sistema operativo: Linux
• País de origen: China
• Número de procesadores: 1
• Peso: 0.2 kg

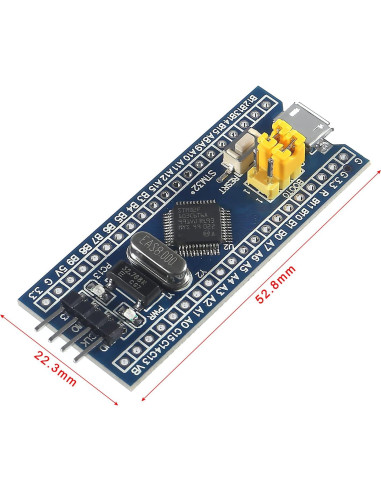

• Dimensiones: Ancho: 7.67 cm, Alto: 7.39 cm, Profundidad: 2.21 cm
