Controlador de Velocidad Motor DC PWM 9-70V 40A MgcSTEM

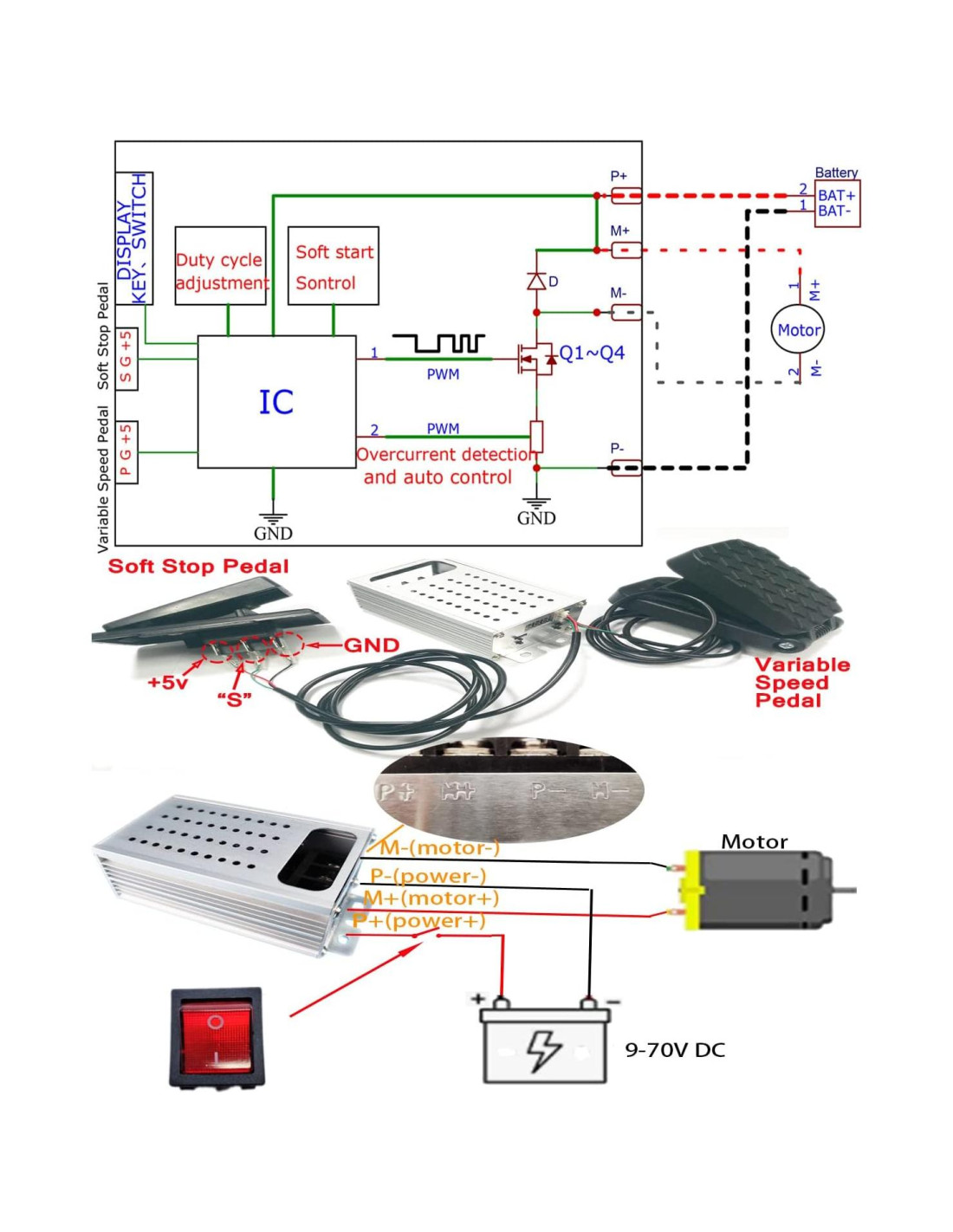

Este controlador de velocidad de motor DC admite 3 modos de configuración y métodos de conexión, por favor elija el método de conexión que se adapte a su entorno de aplicación específico y necesidades. Método de Conexión: Este modo de configuración no utiliza el pedal de aceleración de velocidad variable y el pedal de parada suave. El interruptor del acelerador controla directamente la alimentación del módulo PWM. La ventaja de este modo es que el costo es bajo y la conexión es relativamente simple. La desventaja es que solo tiene un arranque suave al encender. No hay parada suave. Método de Conexión B: Al conectar el pedal de velocidad variable correspondiente en la interfaz de pedal de velocidad variable de PWM2.0B, el valor PWM se puede ajustar entre 0 y 100% como un acelerador de automóvil. La aceleración de arranque repentino y parada repentina del pedal de velocidad variable también se puede configurar mediante una tecla. También puede establecer el tiempo de aceleración repentina y parada repentina del pedal de velocidad variable (cuando el pedal se acelera o se detiene repentinamente, la salida PWM no cambiará repentinamente a 0 o 100, sino que cambiará de acuerdo con la configuración del tiempo de aceleración). Este modo requiere agregar un interruptor de control de potencia entre el PWM y la batería para evitar que la batería se agote cuando no esté en uso (aunque el módulo PWM consume muy poca corriente cuando no está en uso, sigue siendo arriesgado dejarlo durante largos períodos de tiempo). Este modo tiene funciones de arranque suave y parada suave, pero no regulación de velocidad variable. Costo moderado. Método de Conexión C: Este modo de conexión agrega un pedal de freno de parada suave sobre la base del modo de conexión B. Cuando se presionan simultáneamente el pedal del acelerador y el pedal de freno, el PWM frenará para detenerse en 1.5S. Se simula la función de frenado de un automóvil real. Este modo requiere agregar un interruptor de control de potencia entre el PWM y la batería para evitar que la batería se agote cuando no esté en uso (aunque el módulo PWM consume muy poca corriente cuando no está en uso, sigue siendo arriesgado dejarlo durante largos períodos de tiempo). Advertencia:

Características destacadas

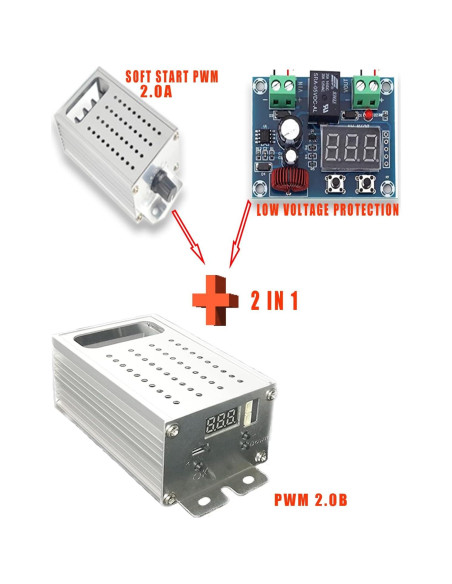

• [Protección de Bajo Voltaje de Batería Configurable 5~70V] Este controlador de motor DC PWM es una versión avanzada de 2.0A, que incluye las funciones de 2.0A. Además, tiene detección de bajo voltaje de batería incorporada, para evitar que la batería se descargue en exceso y así afectar la vida útil de la batería, cuando la batería esté por debajo del valor establecido, dejará de funcionar;
• [Soporte para Pedales de Velocidad Variable] Este controlador de velocidad de motor DC admite pedales de control de velocidad variable, y también admite configuraciones de velocidad máxima en este modo para establecer la velocidad máxima segura que su hijo necesita;
• [Tiempo de Arranque/Parada Suave Configurable de 0~30 Segundos] Este controlador de velocidad de power wheels tiene arranque suave/parada suave que puede reducir el impacto de la corriente de arranque, prolongar la vida del motor y mejorar la seguridad de los niños al actualizar vehículos eléctricos para niños;
• [Protección Automática de Corriente Pico Máxima de 35A] Después de usar este controlador de velocidad DC, cuando la corriente pico excede 40A o la corriente continua del controlador de velocidad del motor excede 30A, el PWM se reducirá automáticamente, y el fusible nunca necesitará ser reemplazado;
• [Más Margen de Diseño] Hay 4 tubos CMOS PWM y 1 diodo de rueda libre. Se reserva más margen de corriente de seguridad para entornos más complejos.

Modelo de esta publicación

• Estilo: 2.0B

Especificaciones técnicas

• Estilo: 2.0B
• Fabricante: MgcSTEM
• País de origen: China
• Número de modelo del artículo: PW-M04-001
• Baterías requeridas: No
• Componentes incluidos: 1 x Controlador de Velocidad de Motor DC, 1 x Manual del Producto,
• Peso: 0.2 kg

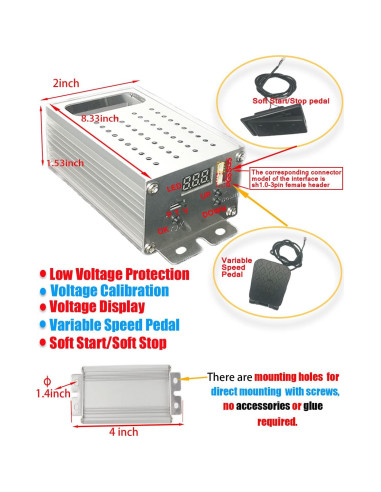

• Dimensiones: Ancho: 21.14 cm, Alto: 5.08 cm, Profundidad: 3.89 cm
