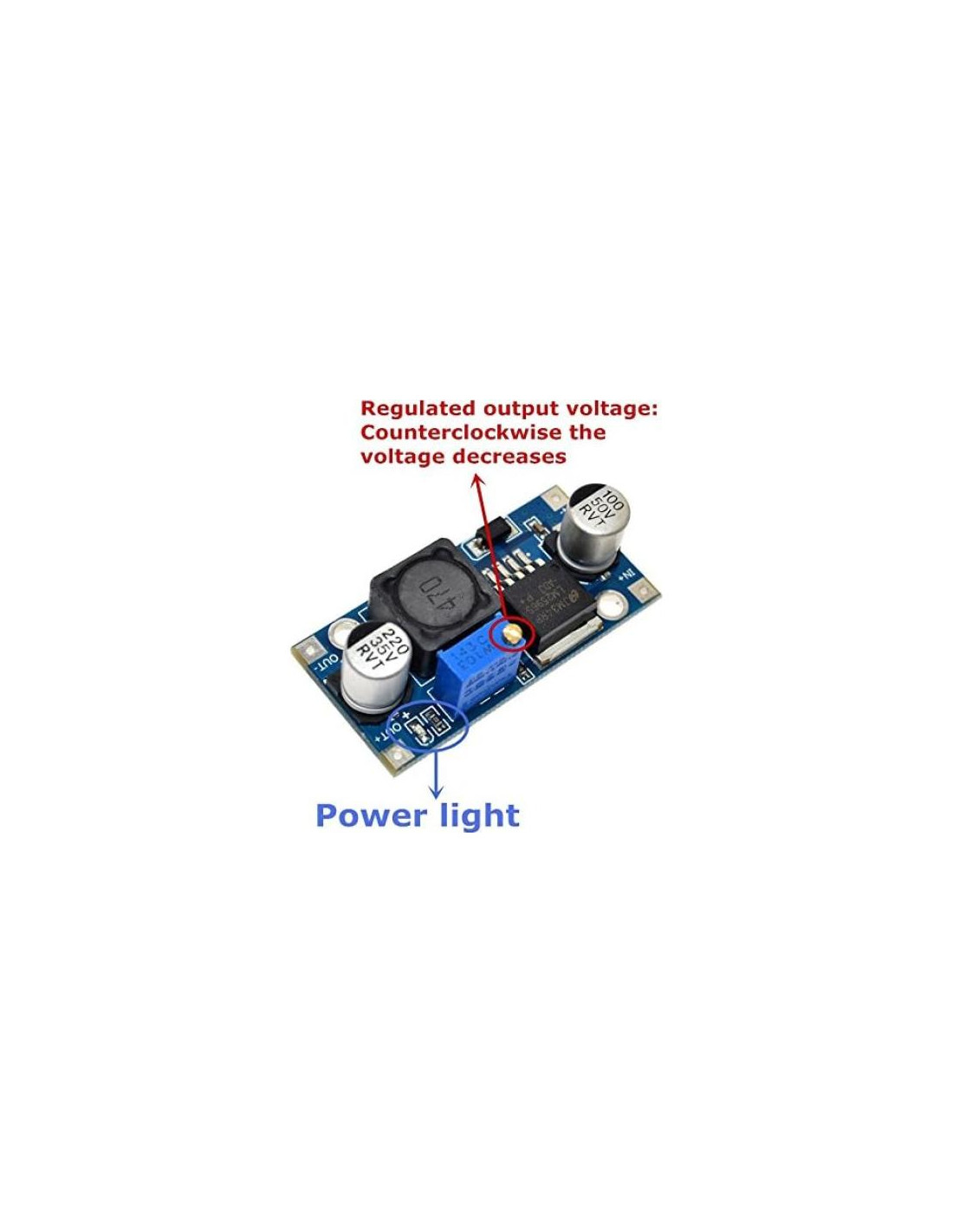

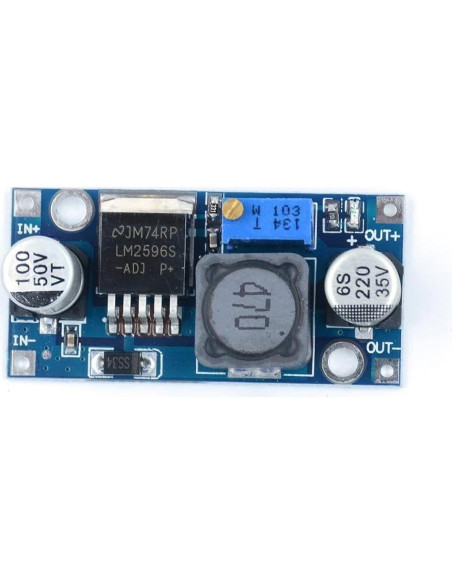

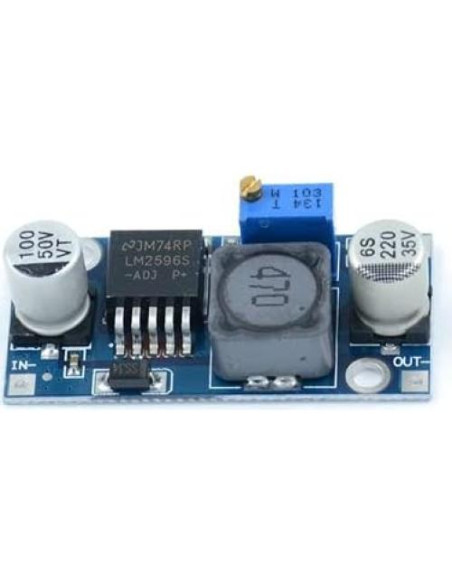

Este es un módulo de potencia LM2596 DC-DC convertidor buck paso a abajo con potenciómetro de alta precisión para ajustar el voltaje de salida, capaz de manejar una carga de hasta 3A con alta eficiencia. Cuando la corriente de salida requerida es mayor a 2.5A (10W) se sugiere un disipador de calor externo. Este regulador está equipado con potenciómetros de precisión de múltiples vueltas para ajustar con precisión tanto el voltaje como la corriente de salida. El voltaje de entrada suministrado debe ser 1.5V más alto que el voltaje de salida deseado. Este regulador soporta un amplio rango de voltaje de entrada de 1.5V hasta 35V, con 3A de alta corriente, pero para un funcionamiento continuo a largo plazo se recomienda una corriente inferior a 2.5A, y para una potencia de operación superior a 10 vatios, se necesita un disipador de calor. Voltaje de Salida: 1.3V-30V Voltaje de Entrada: 4.5V-35V Frecuencia de Conmutación: 150KHz Corriente de Salida: 3A máximo Aumento de Temperatura a Carga Completa: 40 Regulación de Carga: +/- 0.5% Regulación de Voltaje: +/- 2.5% Rectificador: Rectificación No Sincronizada Propiedades del Módulo: Módulo paso a abajo no aislado Eficiencia de Conversión: Hasta 92% 6PCS *LM2596 módulo de potencia ajustable paso a abajo Tipo de Empaque: Bolsa de empaque antiestática Notas: No conectar inversamente los terminales de entrada o salida, de lo contrario puede quemar el IC.

Características destacadas

• LM2596S Módulo Regulador Paso a Abajo Ajustable DC a DC 3A es un adaptador de conmutación paso a abajo ajustable DC-DC con 3A de alta corriente y excelente regulación de línea y carga, que se basa en el chip regulador de conmutación LM2596S 3.0 A.
• El chip Estabilizador de Voltaje LM2596 es un convertidor buck y una solución fácil para construir un regulador de voltaje paso a abajo. Este chip tiene alta eficiencia (alrededor del 92%).
• Este chip Convertidor Buck es una fuente de alimentación de modo de conmutación con la alta frecuencia de conmutación de 150KHz, lo que resulta en la reducción del tamaño de los componentes de filtro. Debido a la alta frecuencia de conmutación, este módulo está optimizado para trabajar con un inductor pequeño.
• Este Regulador de Voltaje está diseñado para minimizar el número de componentes externos para simplificar el diseño de la fuente de alimentación. Este adaptador se puede usar como un regulador posterior para adaptadores DC y fuentes de alimentación, cargador de batería o incluso una fuente de corriente LED.
• Esta placa adaptadora electrónica se puede suministrar con batería de automóvil o puerto de encendido de cigarrillos para regular el voltaje del automóvil, luego ajustar a través del potenciómetro de múltiples vueltas para suministrar a smartphones, reproductores MP3, cajas de TV, PSP, etc., en situaciones de viaje, camping y conducción de automóviles.

Especificaciones técnicas

• Fabricante: Fabricante QEBIDUM
• Número de modelo del artículo: LM2596hvs
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.8 cm, Alto: 6.9 cm, Profundidad: 3 cm
