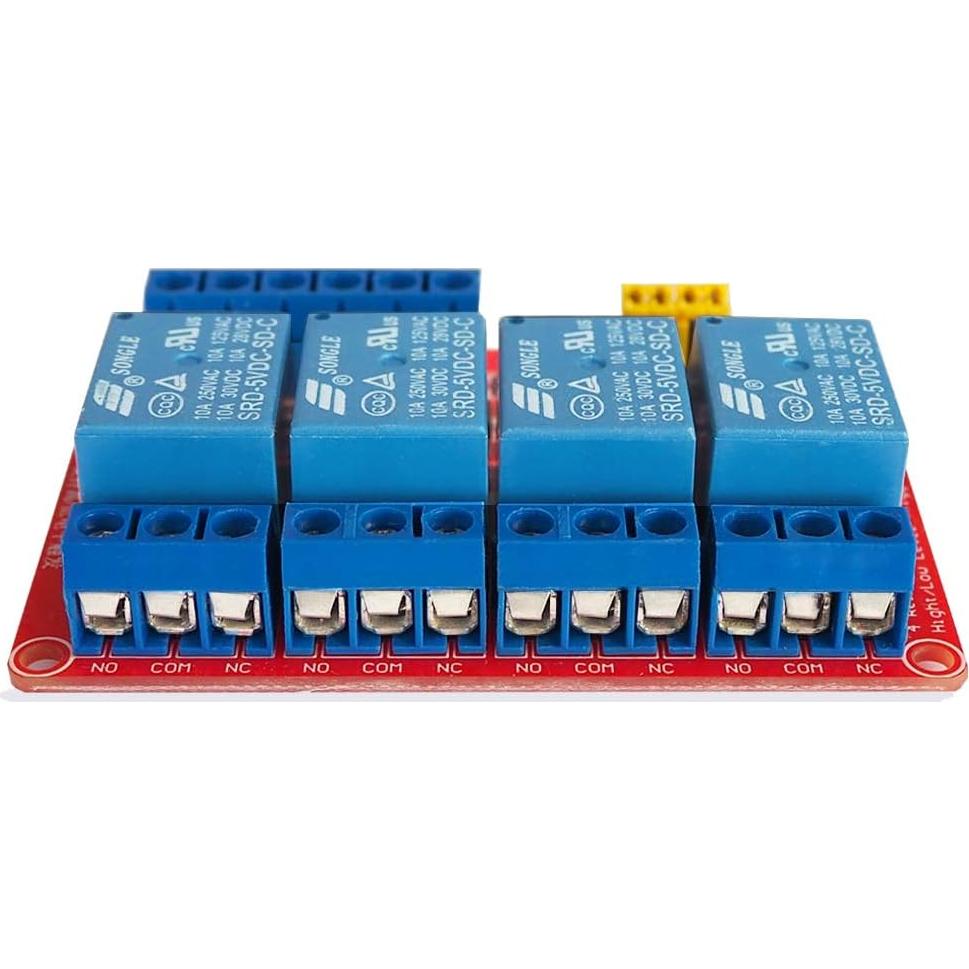

Módulo de Relé de 4 Canales 5V VOGURTIME con Aislamiento

Name: Módulo de Relé de 4 Canales 5V VOGURTIME con Aislamiento
Brand: Vogurtime
SKU: B07K5D7XNW
Price: 37354 ARS
Availability: InStock
Rating: 4.6 (114 reviews)

1 / 6

Ver más productos marca Vogurtime

Módulo de Relé de 4 Canales 5V VOGURTIME con Aislamiento

4,6

(114 opiniones)

$37.354

+ impuestos: $7.844

Variante elegida

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

Módulo de Alta Calidad - el módulo de relé utiliza relés genuinos de alta calidad. La carga máxima de la interfaz frecuentemente abierta es: AC 250v/10a, DC 30v/10a.
Adopta Aislamiento por Optoacoplador SMD - Utiliza dos conjuntos de sistema de alimentación completamente aislados, para asegurar que el relé en el interruptor no tenga un impacto en el circuito de señal y puede ser cambiado libremente a modo de conducción de nivel alto o modo de conducción de nivel bajo. La corriente de disparo es 5mA.
Controlable de Nivel "Alto" y "Bajo" - Con un capuchón de puente, puede elegir un control de nivel bajo o un control de nivel alto, permitiendo que el módulo de relé se adapte a más ocasiones.
Diseño a Prueba de Fallos - Incluso si la línea de control está rota, el relé no se activará.
Diseño de Interfaz Amigable para el Usuario - Todas las interfaces pueden ser conectadas directamente a través del bloque terminal, lo cual es muy conveniente

Opiniones de compradores

4,6

114 opiniones

72%

18%

Hugh Mccutchen Jr.

No tuve ninguna dificultad para hacer funcionar dos de estos módulos de relé con una Raspberry Pi Zero. Los estoy usando en un controlador de aspersores de dieciséis canales. Solo tengo once canales conectados en la imagen y agregaré dos más pronto. Estoy usando el software gratuito OpenSprinkler. Estoy muy satisfecho con la Pi, los relés y el software.

paul

Esta placa de relé de 4 canales es útil de tener, ya que funcionará igualmente bien con lógica de 3.3 v y 5v. (aunque la alimentación en sí necesitará ser de 5v). También te permite configurar cada canal individualmente para activar el relé con un nivel lógico alto o bajo. Cuando el jumper está en la posición L (bajo), la línea de entrada sube a alrededor de 4.3v permitiendo un controlador de colector abierto y a 5v solo se requieren 2mA de corriente de drenaje para activar el relé. En la posici

J. Lane

Por suerte solo necesitaba 6 de los relés. Uno de ellos estaba limitando cuando conecté la energía. Si tuviera tiempo, lo devolvería por uno nuevo.

Dan W. Randolph

Actualmente estoy alimentando el relé con un transformador viejo de Roku de 12v DC y 1000mA sin problemas. Tengo un gran foco LED soldado a él que toma parte de la carga a 3 voltios del transformador después de pasar por un regulador de voltaje con una salida de 5v. En el otro lado tengo un interruptor de proximidad que suministra una señal al segundo relé. Lo tengo cableado de tal manera que cuando pones un objeto metálico cerca del interruptor de proximidad, abre el circuito del foco para apag

Robert Gibbons

Un módulo de relé compacto pero completo. En las pruebas, consume 3 miliamperios en reposo con 55 miliamperios adicionales de la fuente por cada relé energizado. La corriente para energizar un relé también es de solo 3 miliamperios, lo que lo hace ideal para circuitos de Arduino o Raspberry Pi. Las conexiones se realizan a través de bloques de terminales en la entrada y salida, lo que aumenta la versatilidad. Cada relé está clasificado para hasta 10 amperios a 30 voltios DC o 10 amperios a 220 v

Descripción

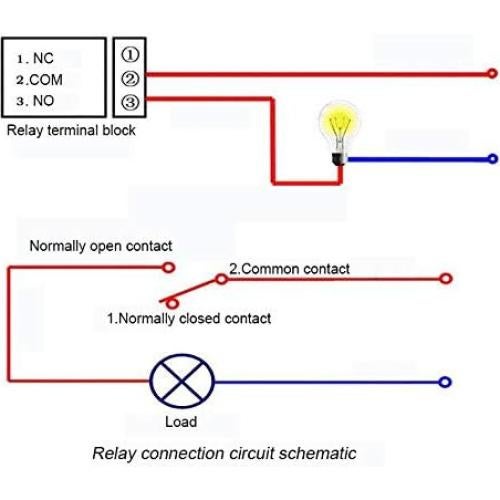

Interfaz del módulo: 1. DC+: Conectar el polo positivo de la fuente de alimentación 2. DC-: conectado al polo negativo de la fuente de alimentación 3. IN1-IN4: Según la configuración de cada vía, el relé correspondiente puede ser controlado por nivel alto o bajo. Salida del relé: interfaz de 12 líneas, todas las interfaces pueden ser conectadas directamente para facilitar el acceso del usuario. 1. NO1--NO4: La interfaz normalmente abierta del relé, el relé está suspendido antes de la succión, y se cortocircuita con COM después de la succión. 2. COM1--COM4 interfaz común del relé 3. NC1--NC4: La interfaz normalmente cerrada del relé, y el relé está cortocircuitado a COM antes de que la succión se cierre. Selección de disparo alto y bajo: 1.> S1-S4 son las selecciones de disparo de nivel alto y bajo de los relés 1 a 4 en secuencia; 2.> com está cortocircuitado con bajo, el relé correspondiente se activa por nivel bajo, y cuando com está cortocircuitado con el terminal alto, se activa por nivel alto. Parámetros técnicos: Versión del relé: 5v Corriente en reposo: 5mA Corriente máxima: 190mA Corriente de disparo: 2-4mA Voltaje de disparo bajo: 0-1.5V Voltaje de disparo alto: 2.5-5V. Altamente duradero y servicio de 1 año. Por favor contáctenos si tiene alguna necesidad, nos encantaría ofrecerle reembolsos completos o reemplazos lo antes posible. Siempre estamos a su servicio.
