Módulo de Relé 12V AEDIKO 1 Canal con Aislamiento Optoacoplador

Name: Módulo de Relé 12V AEDIKO 1 Canal con Aislamiento Optoacoplador
Brand: Aediko
SKU: B0B8HF14T2
Price: 36858 ARS
Availability: InStock
Rating: 4.6 (411 reviews)

1 / 9

Ver más productos marca Aediko

300+ vendidos

Módulo de Relé 12V AEDIKO 1 Canal con Aislamiento Optoacoplador

4,6

(411 opiniones)

$36.858

+ impuestos: $7.740

Llega a domicilio entre el 31 de ene y el 5 de feb

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

Módulo de Relé de 12V: Voltaje de Trabajo: DC 12V; Carga Máxima: AC 250V/10A, DC 30V/10A; Corriente de Disparo del Optoacoplador: 5mA
Diseño Tolerante a Fallos: Diseño Tolerante a Fallos, Incluso si la Línea de Control se Rompe, el Relé no Operará; Todas las Interfaces del Relé pueden Ser Cableadas a Través de los Terminales Directamente, Normalmente Abierto y Normalmente Cerrado
Aislamiento Optoacoplador: Placa de Relé de 1 Canal utiliza Aislamiento Optoacoplador que tiene Fuerte Capacidad de Conducción y Rendimiento Estable, El Circuito de Aislamiento Previene Daños al Puerto I/O por Corriente de Conmutación del Relé
Diseño de Puente: El Módulo de Relé tiene un Puente que Puedes Configurar para que el Estado de la Unidad Cambie con Señal Alta o Baja. Tiene Terminales de Tornillo para el Relé (NC,C,NO) y para Entrada; Bobina +, Bobina - y Disparo.

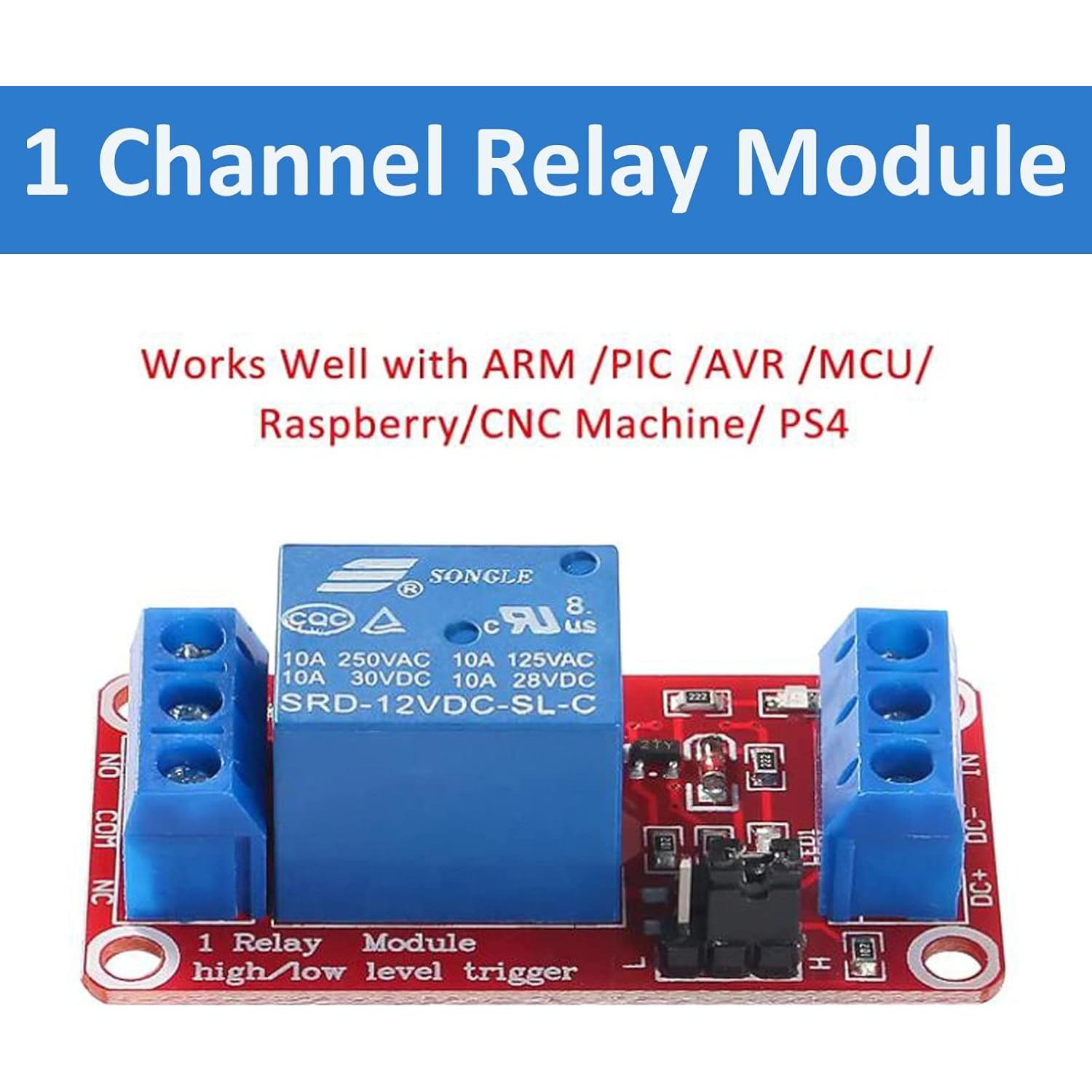

Amplia Aplicación: Módulo de Relé DC 12V Funciona Bien con ARM/PIC/AVR/MCU/Raspberry/CNC Máquina/PS4 etc.

Opiniones de compradores

4,6

411 opiniones

79%

10%

gkephart

Muy útil y fácil de configurar. Alta calidad para mis necesidades, a un excelente precio.

Jamie DeSimone

Funciona bien. La riel incluida hace que sea muy fácil de instalar. Es grande, pero proporciona bonitos terminales de abrazadera de tornillo. Lo usé en un circuito de 24v AC.

CARL DE KOCK

Funciona como se publicita, lo usé para controlar una fuente de alimentación para un CNC de escritorio.

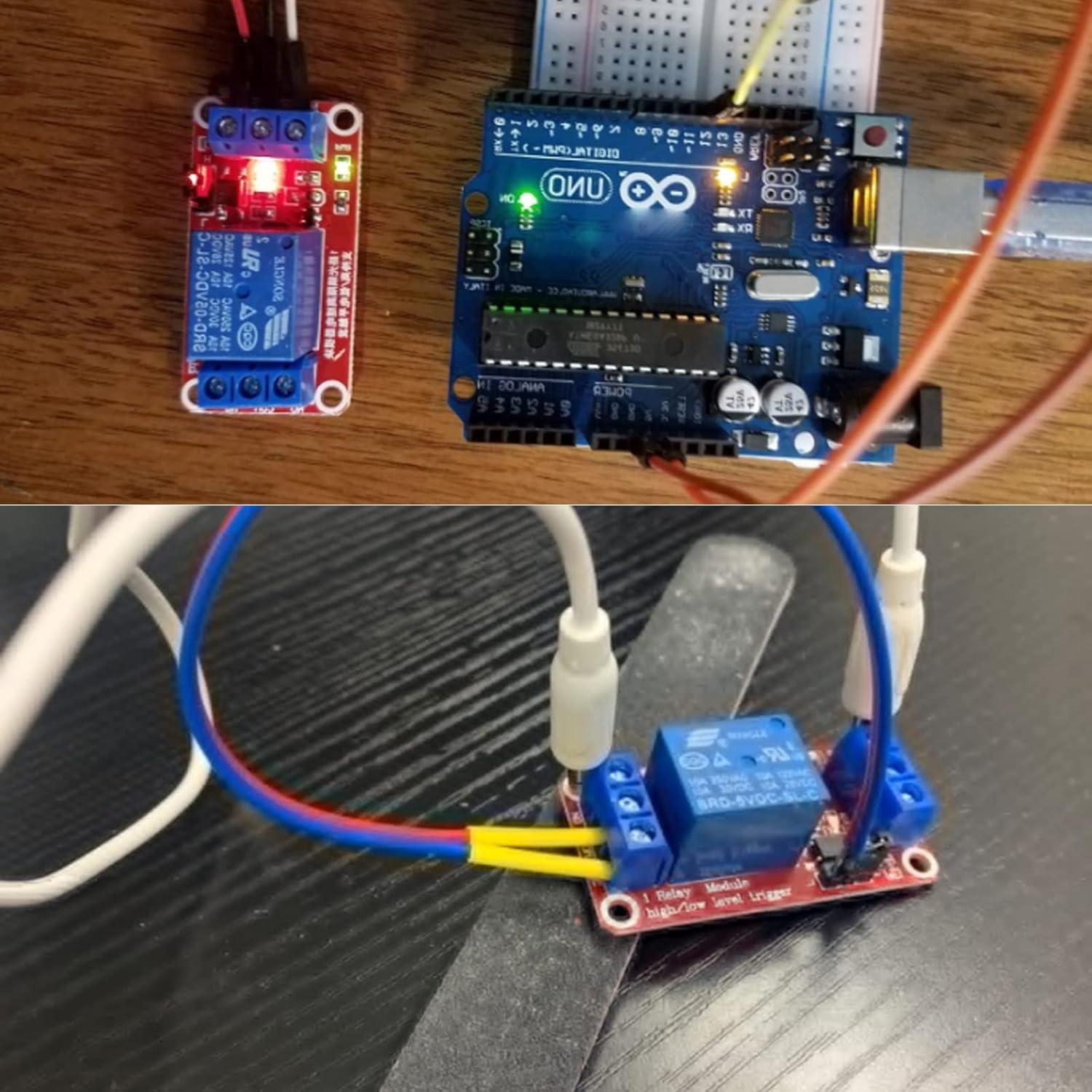

¡Son increíbles! Los usé con un elegoo nano para desactivar el arranque y parada automática de mi auto.

Aidan

Todos los relés llegaron muertos al abrir el paquete. Ninguno de ellos funcionó. Eso es lo que habría dicho si la disposición de pines fuera exactamente la misma que la del módulo de 12 voltios, pero no lo es. Ups.

Descripción

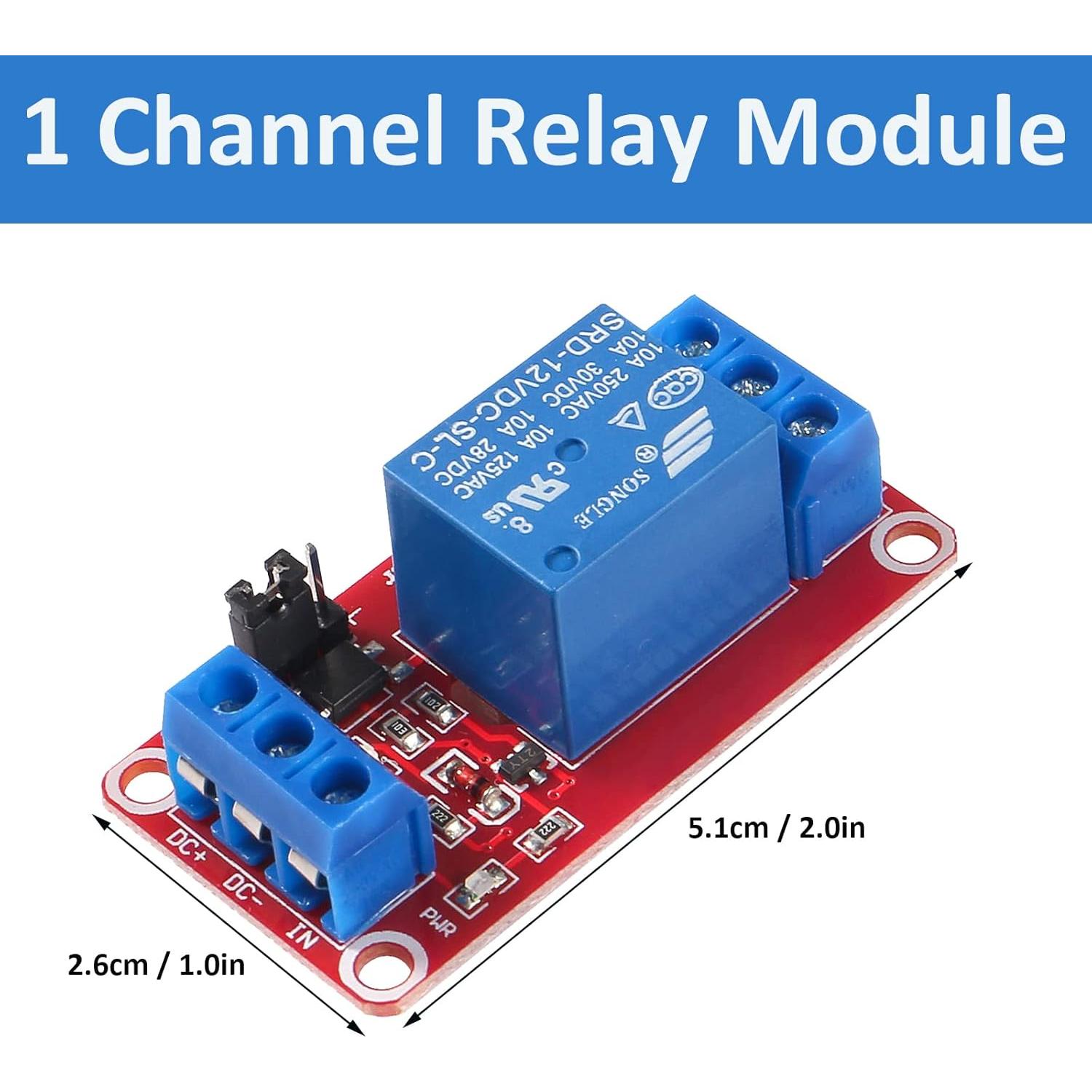

Canal: 1 Canal
Voltaje de Trabajo: DC 12V
Tiempo de Acción (Bajo Voltaje Nominal): Menos de 10ms
Tiempo de Liberación (Bajo Voltaje Nominal): Menos de 5ms
Carga Compatible Normalmente Abierta: 10A 250VAC / 15A 125VAC / 10A 30VDC

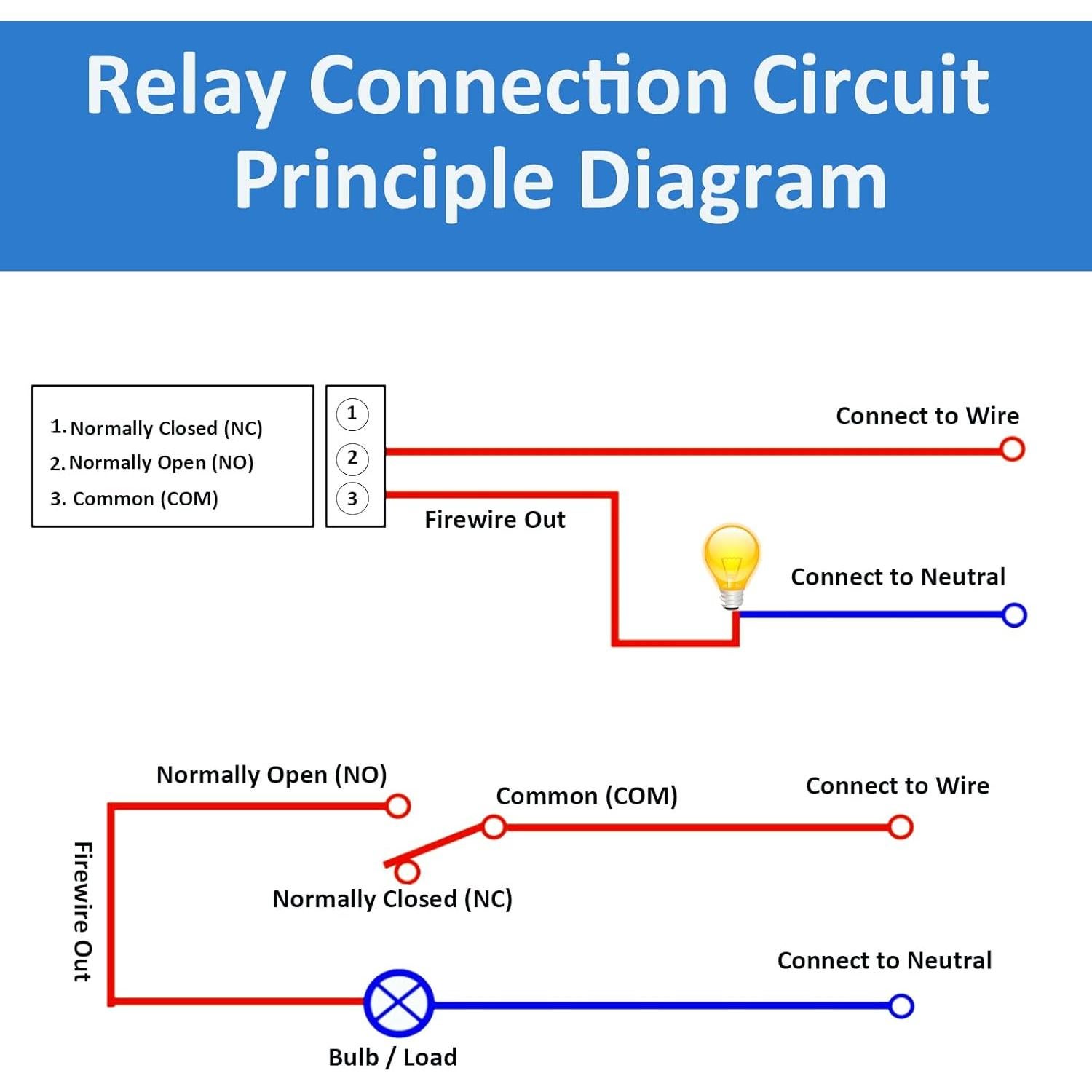

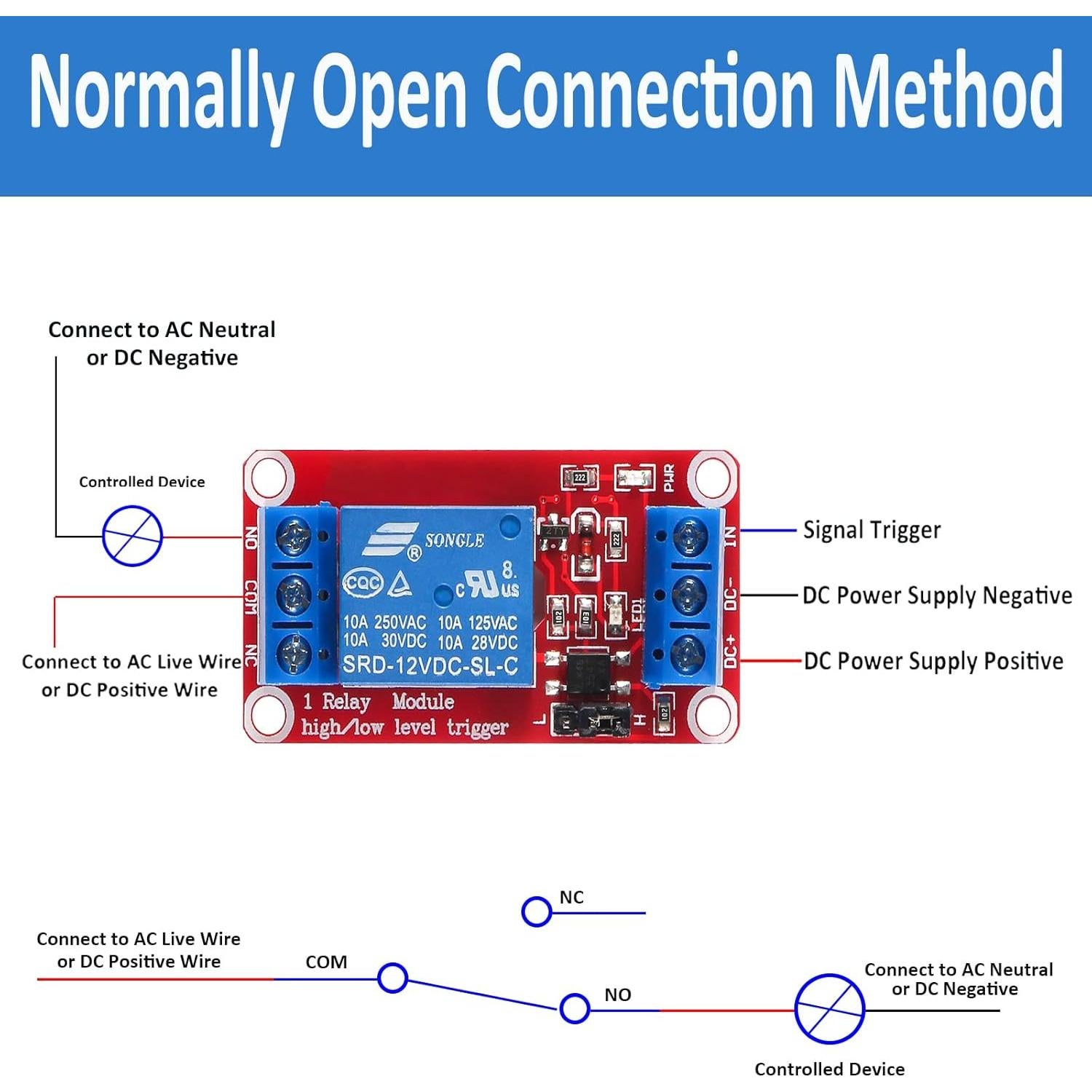

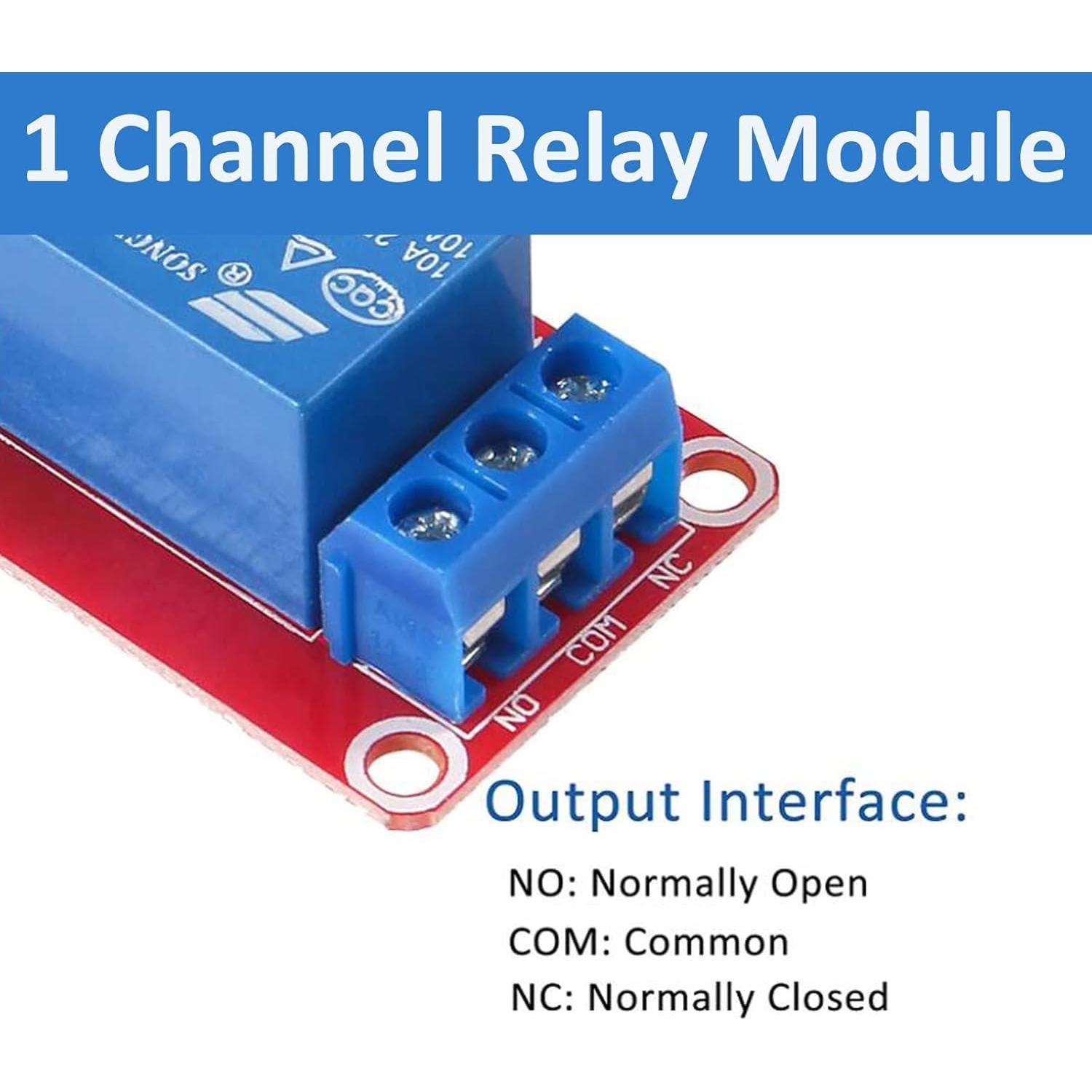

Normalmente Abierto (NO): Pin Normalmente Abierto del Relé. El Pin NO no está Conectado al Pin COM Cuando el Relé Está Apagado. El Pin NO está Conectado al Pin COM Cuando el Relé Está Encendido
Pin Común (COM): Pin Común del Relé

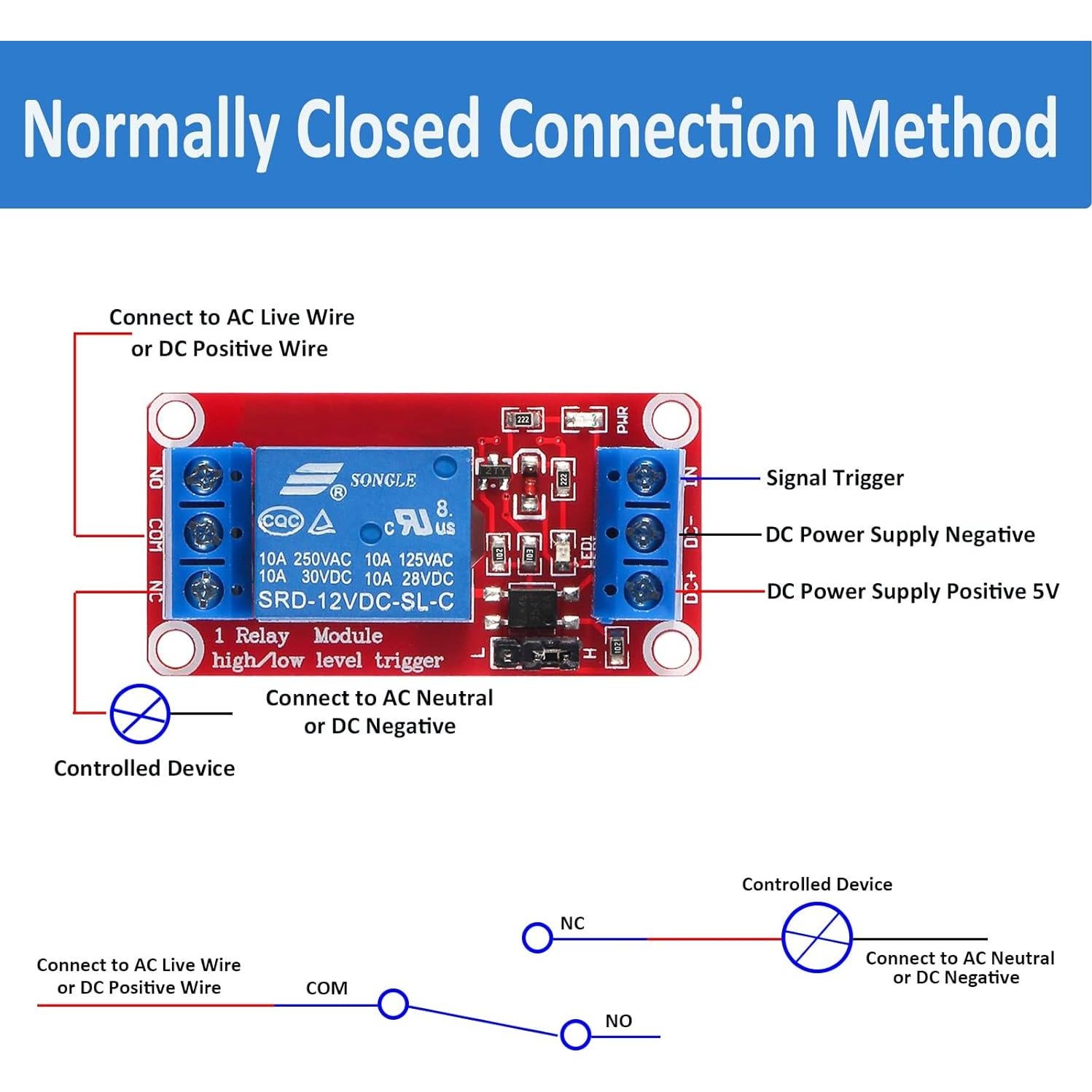

Normalmente Cerrado (NC): Pin Normalmente Cerrado del Relé. El Pin NC está Conectado al Pin COM Cuando el Relé Está Apagado. El Pin NC no está Conectado al Pin COM Cuando el Relé Está Encendido

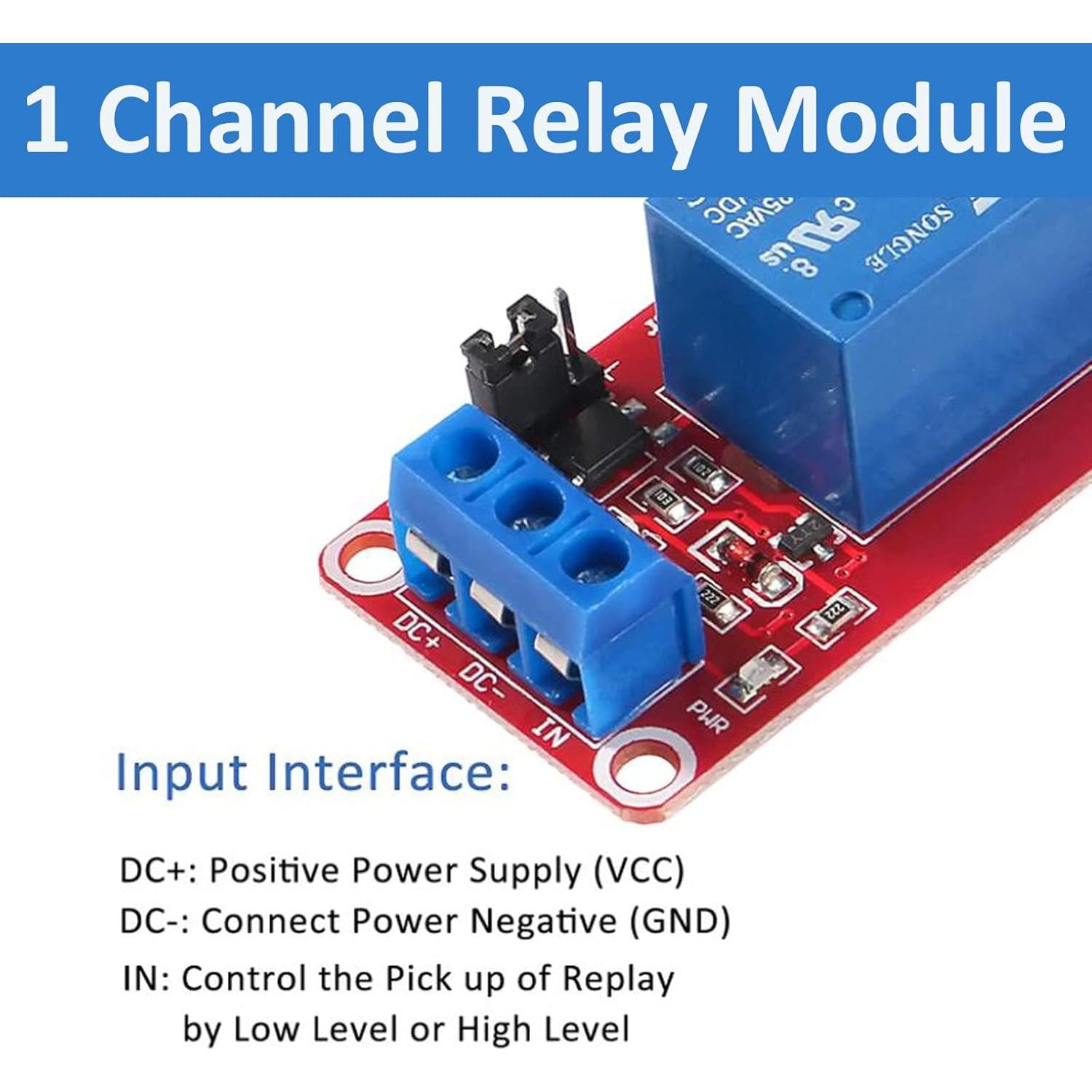

DC+: Conectar a la Potencia Positiva (Según el Rango de Voltaje del Relé)
DC-: Conectar a la Potencia Negativa
IN: Pin de Disparo del Módulo de Relé (Disparo de Nivel Alto o Bajo Opcional)
Cuando la entrada IN recibe Señal de Nivel Alto, el NO se conecta con COM
Cuando la entrada IN recibe Señal de Nivel Bajo, el NC se conecta con COM
Cuando la entrada IN recibe Señal de Nivel Bajo, el NO se conecta con COM
Cuando la entrada IN recibe Señal de Nivel Alto, el NC
Características:
Voltaje de Trabajo: DC 12V
Carga Compatible Normalmente Abierta: 10A 250VAC / 15A 125VAC / 10A 30VDC
Corriente de Disparo: 2 - 5mA
Voltaje de Disparo(BAJO): 0 - 4V
Voltaje de Disparo(ALTO): 4.5 - 12V
Resistencia de Aislamiento: 100MΩ (500VDC)
Indicador de Potencia (Verde), Indicador de Estado del Relé (Rojo)
Diseño de Interfaz Amigable. Todas las Interfaces Pueden Ser Conectadas a Través de Conectores de Terminal Directamente
Contenido del Paquete:
4x Módulo de Relé de 1 Canal 12V con Soporte de Aislamiento Optoacoplador para Disparo de Nivel Alto/Bajo
