Características destacadas

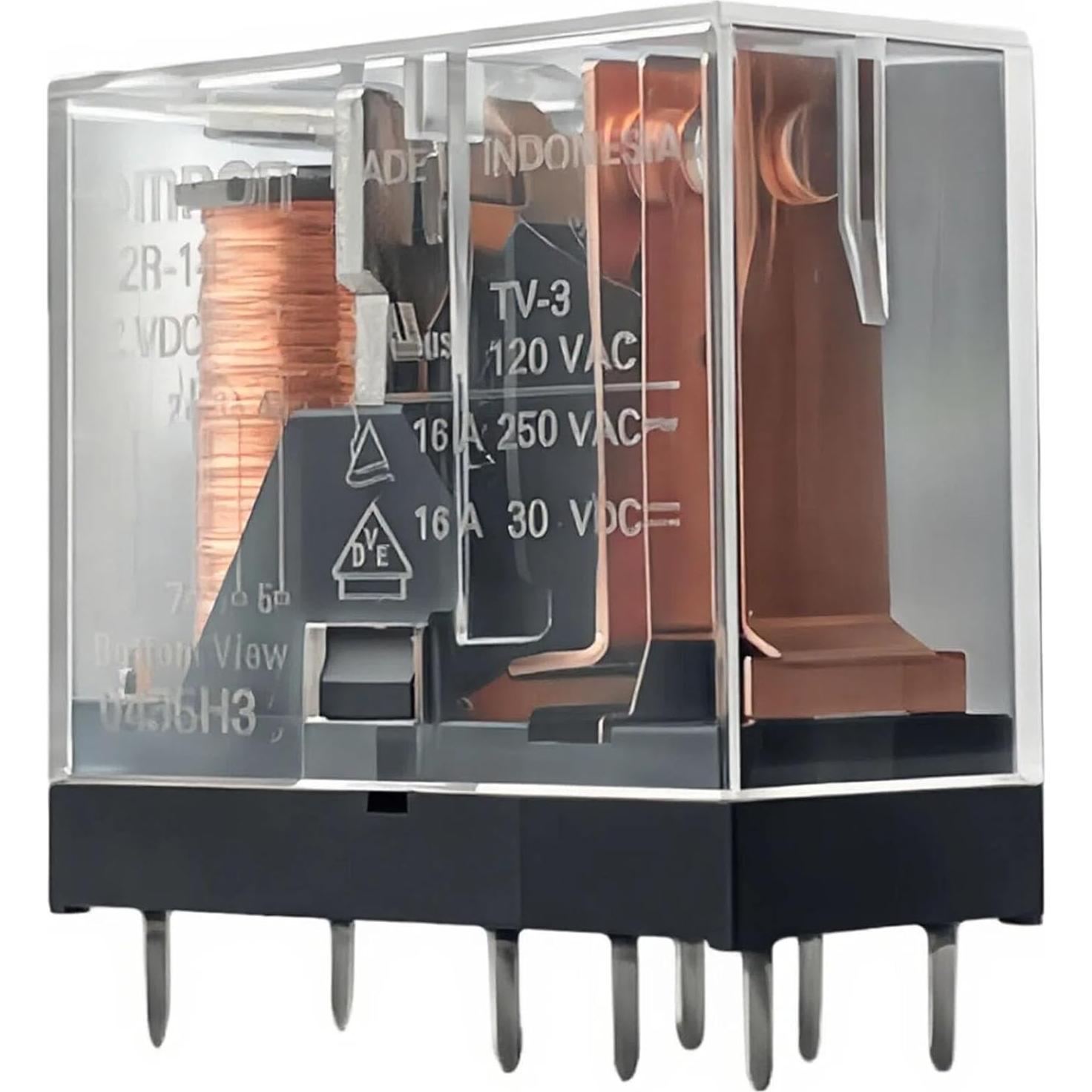

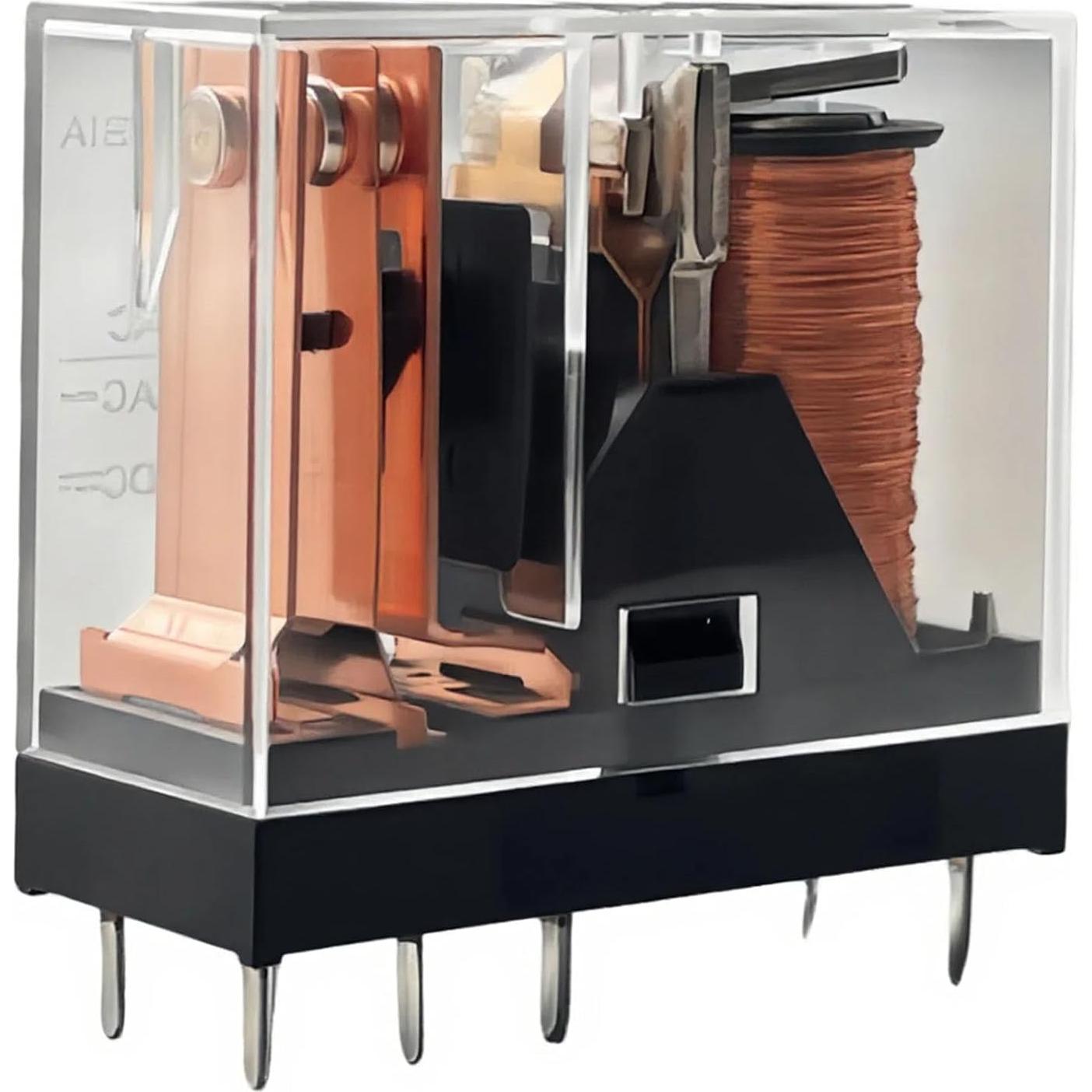

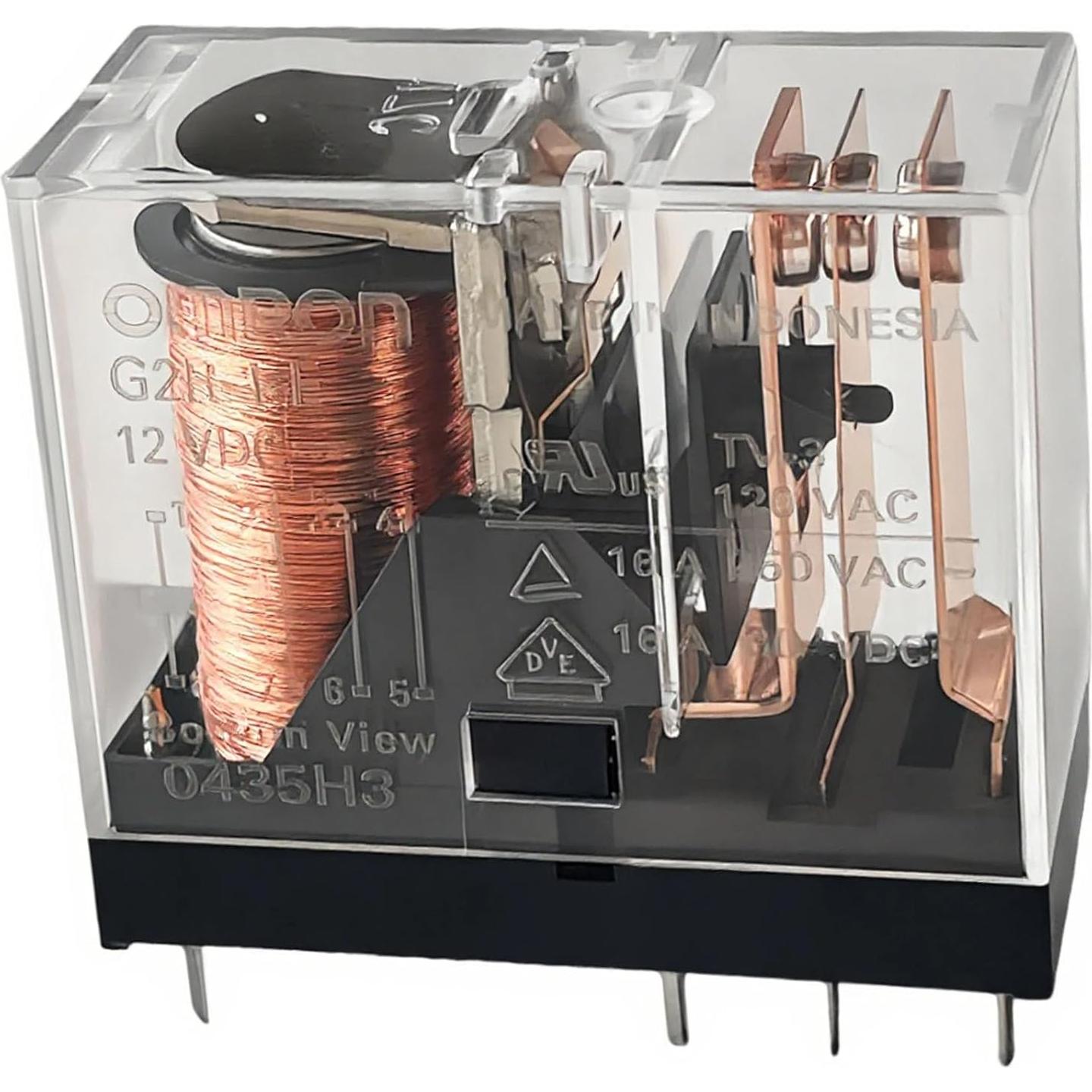

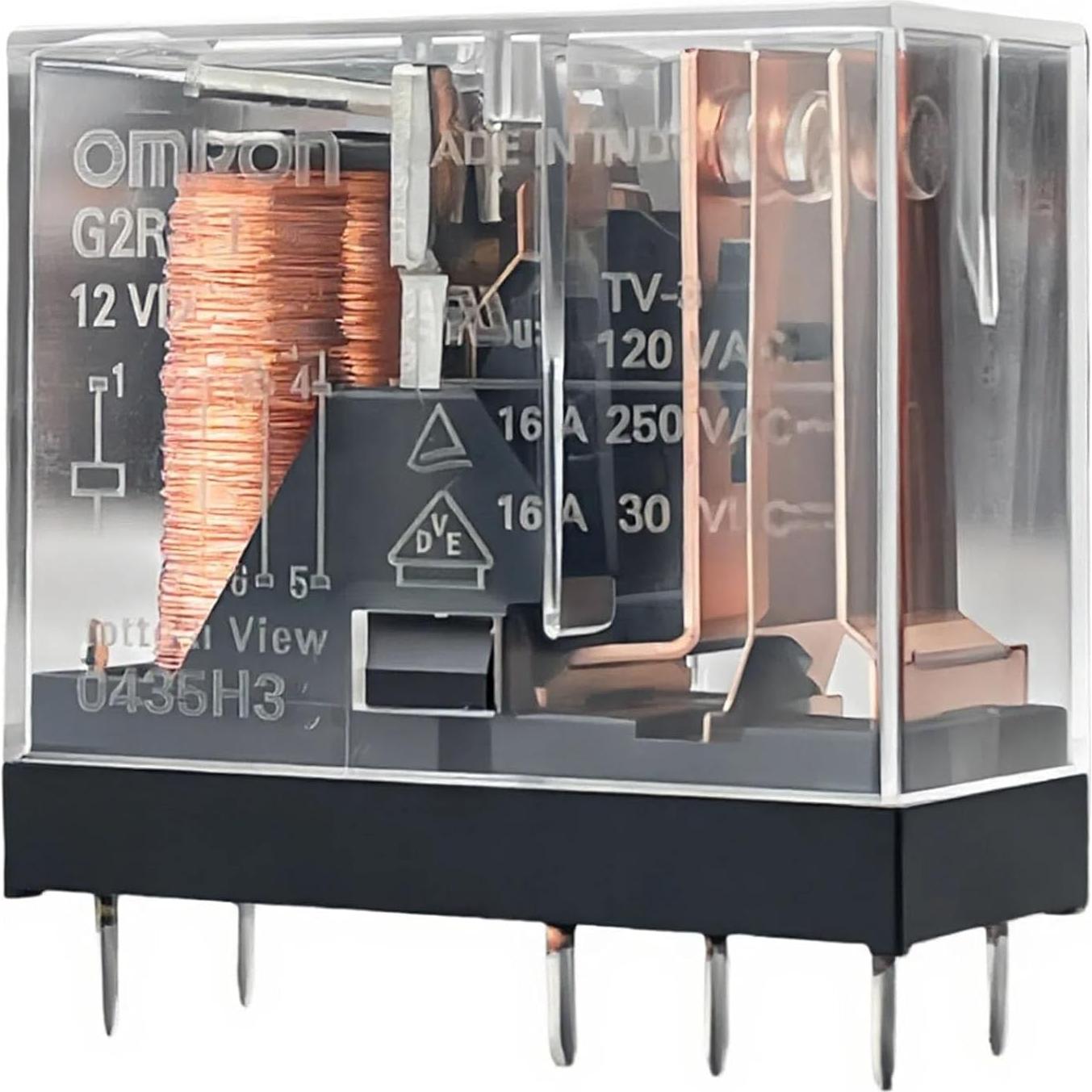

• Especificaciones y referencias cruzadas: bobina de 12 VDC, contactos SPDT (1 Forma C), clasificación resistiva de 16 A, conmutación máxima 380 VAC / 125 VDC, resistencia de bobina aproximadamente 275 Ω (aproximadamente 43.6 mA), operación/liberación 15 ms / 5 ms, dielectrico 5 kV (bobina a contactos), sobretensión 10 kV, temperatura de operación -40 a 70 °C, tamaño 29 × 13 × 25.5 mm. Compatible con alias de Omron G2R-1-E DC12 como códigos de parte G2R-1E-DC12 / G2R1EDC12.

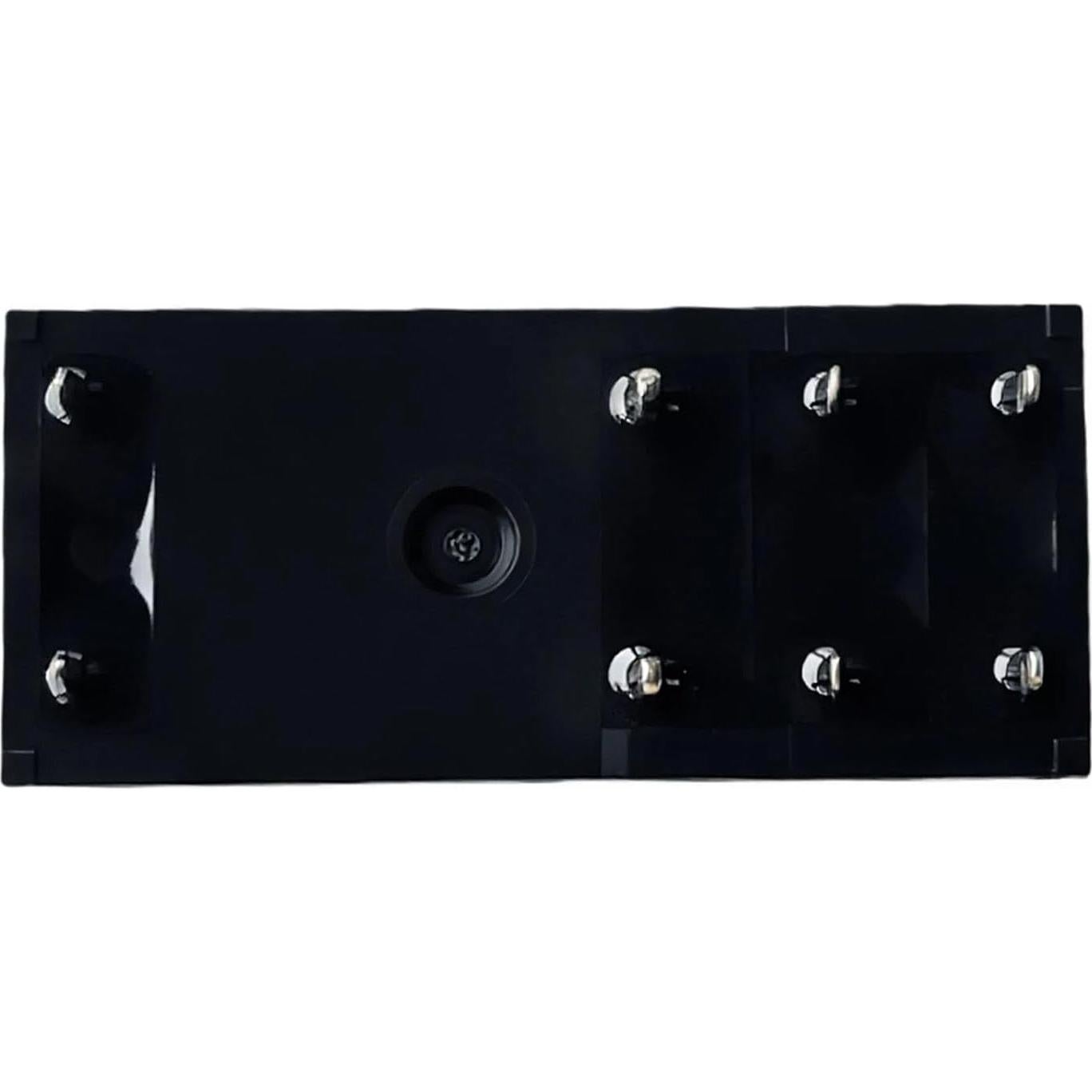

• Instalación y ubicación: montaje a través de orificio en PCB; diseño de pines SPDT para el diseño de G2R-1-E. Ubicaciones típicas en la placa: salida de ventilador/soplador, accionamiento de compresor/contactor, relé intermedio de bomba/motor, salida de calefacción/auxiliar. Observar separación/espaciado, usar un diodo o TVS a través de la bobina para accionamiento DC, y un snubber RC o MOV en cargas inductivas. Nota: las bases de socket como P2RF-xx son para versiones de enchufe G2R-1-S; este modelo -E no se ajusta a sockets.
• Compatibilidad de aplicación (categorías de equipos): Compatible con tableros de control que especifican “G2R-1-E DC12” para la posición del relé—manejadores de aire HVAC/calderas/unidades de condensación, deshumidificadores, máquinas expendedoras/máquinas de café, refrigeración, paneles de E/S de PLC, controladores de CNC/impresoras 3D, paneles de alarma/automatización, equipos de laboratorio y prueba. Usar como relé de ventilador / relé de calor / relé de frío / relé de bomba / intermedio general donde se requiere un relé PCB SPDT de 16 A.
• Soluciona fallas comunes: Diseñado para reemplazar relés SPDT a bordo fallidos que causan ventiladores o bombas que no inician, compresores que no se activan, salidas intermitentes, chasquidos audibles, contactos NO/NC soldados, o almohadillas de relé sobrecalentadas. Coincidir el voltaje de la bobina, el diseño y la clasificación de contacto antes de la instalación; reflujo con la técnica de soldadura adecuada para evitar el levantamiento de almohadillas en placas envejecidas.
• Partes complementarias para una reparación completa: Emparejar con un diodo de retroceso en la bobina (por ejemplo, clase 1N400x) y un snubber RC/MOV en cargas inductivas para extender la vida del relé. Si su sistema utiliza un relé de montaje en socket, seleccione una versión de enchufe compatible con Omron G2R-1-S y el socket compatible con Omron P2RF en su lugar; el PCB G2R-1-E es para soldadura directa; el PCB G2R-1-E es para soldadura directa. Agregar fusibles/bloques de terminal según lo requiera el diseño de su panel.
