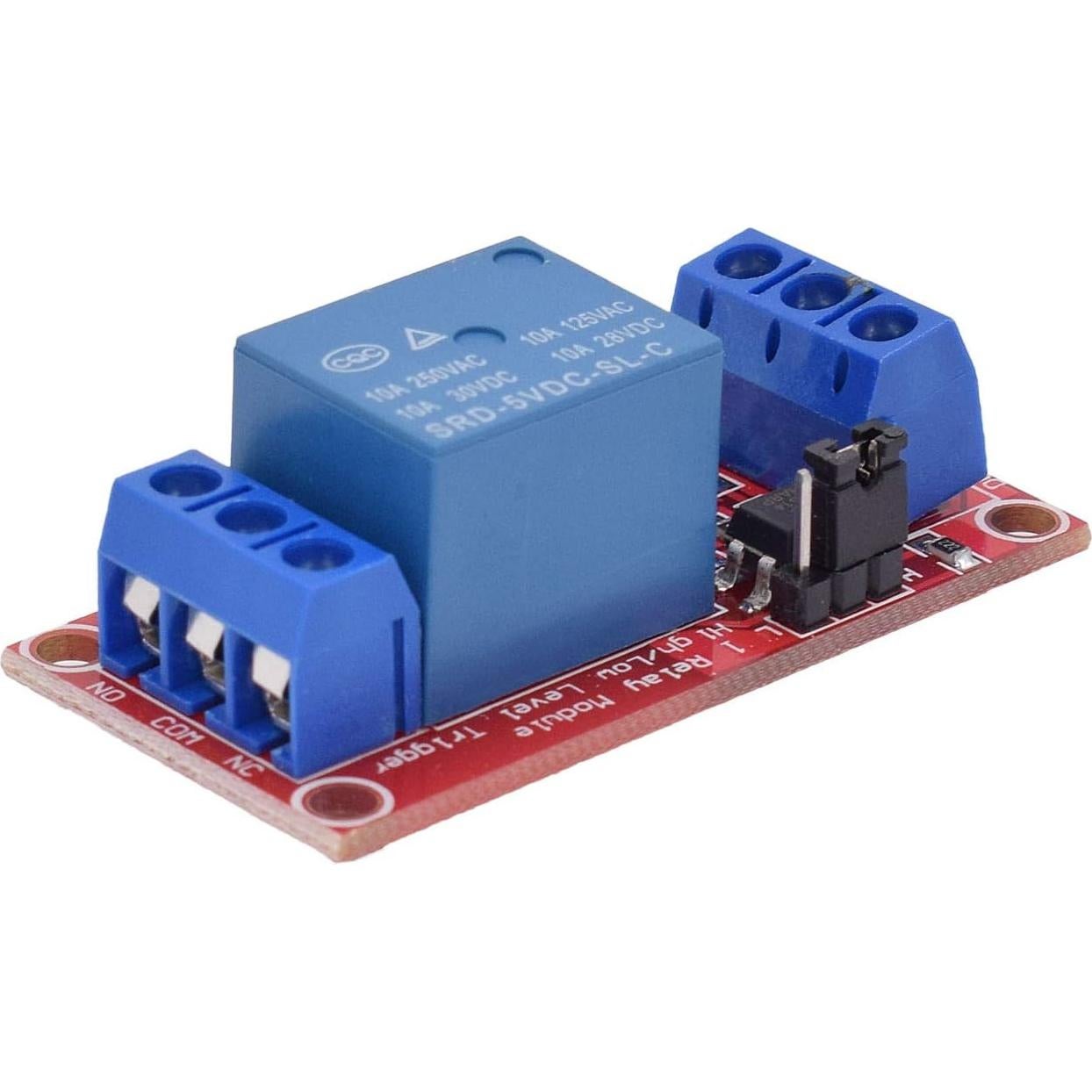

Características destacadas

Control de Dispositivos: El módulo de relé de 1-canal utiliza un relé de 5V de alta calidad genuino y un optoacoplador SMD que soporta disparo de nivel alto/bajo, se aplica ampliamente para controlar varios electrodomésticos AC/DC y otros dispositivos con alta corriente.
Rango de Carga: Carga máxima NO(Normalmente abierto) < AC 250V/10A, < DC 30V/10A. Corriente de disparo del optoacoplador: 5mA.
Diseño a Prueba de Fallos: El relé no funcionará incluso si la línea de control está desconectada.
Interfaz Universal: Equipado con placa de terminal atornillada y agujeros para tornillos (diámetro: 3.1 mm) a ambos lados para una fácil instalación.
Alta Compatibilidad: El módulo de relé puede ser controlado directamente por señales lógicas de 5V de microcontroladores (8051, AVR, PIC, DSP, ARM, Raspberry Pi, MSP430, lógica TTL, etc.)

Opiniones de compradores

4,6

444 opiniones

5

81%

4

10%

3

3%

2

2%

1

4%

S. Mayo

Está bien pensado. Es fácil controlar el relé desde un pin de procesador de baja potencia: solo un par de mA harán el trabajo. Puedes seleccionar si el relé se activa por una señal de Vcc o de tierra, y el relé en sí es SPDT. Funciona bien a 5v. La placa tiene un LED de alimentación, que es molesto porque el consumo de energía es un problema con los circuitos de batería, y un LED separado que se enciende cuando el relé está energizado, lo cual es más aceptable. Se pueden quitar. El relé en sí es

Mark Couvillion

Buen precio. Envío rápido. Entrega rápida. Diseño y características de calidad.

Martin Politick

Bien documentado arriba, raro para piezas de bricolaje como estas. No se requiere soldadura (para aquellos que no les gusta eso). Muy versátil, puedes invertir la lógica de entrada con el jumper. También me gusta que el terminal de salida proporciona tanto NO (Normalmente Abierto) como NC (Normalmente Cerrado) para que se pueda adaptar a tu aplicación cuando pierdes energía en las placas con NO o NC. Encuentro que el LED verde de alimentación es muy brillante. Podría quitarlo de la placa. El LED

The Old Guy

Perfecto para aislar la carga conmutada por el relé de otros circuitos. Funciona como se espera en mis diversas aplicaciones.

Matt Brenner

Como proyecto de hobby, he estado usando estos relés para construir regletas inteligentes controladas por chips ESP8266, y en su mayoría han funcionado bastante bien, pero esta mañana descubrí que uno ya no estaba deteniendo el flujo de corriente cuando el relé estaba apagado. Después de investigar, encontré que los terminales NO y COM se habían derretido debido al calentamiento, vean la primera imagen. Este relé estaba siendo utilizado para controlar un calefactor de 1500W y no tengo datos sóli

Descripción

- Tipo de Relé: 5V 1-Canal
- Circuito de puerta TTL
- Corriente en reposo: 5mA
- Corriente máxima: 190mA
- Corriente de disparo: 3 - 5mA
- Voltaje de disparo(BAJO): 0 - 1.5V
- Voltaje de disparo(ALTO): 2.5 - 5V
- Carga máxima NO: AC 250V, 10A o DC 30V, 10A
- Indicador de alimentación: Verde
- Indicador de estado del relé: Rojo

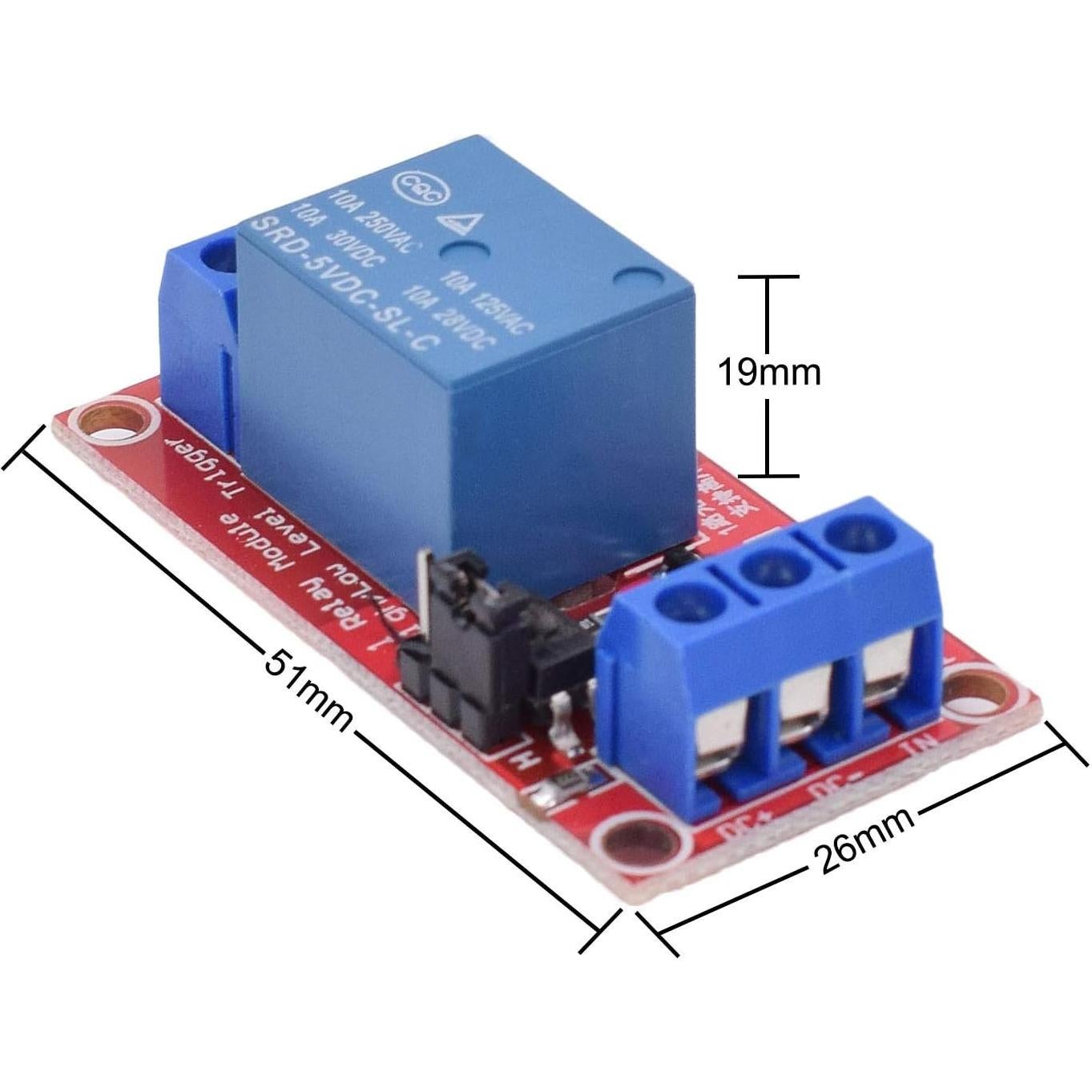

- Tamaño(L x W x H): 51*26*19mm
- Peso: 17g

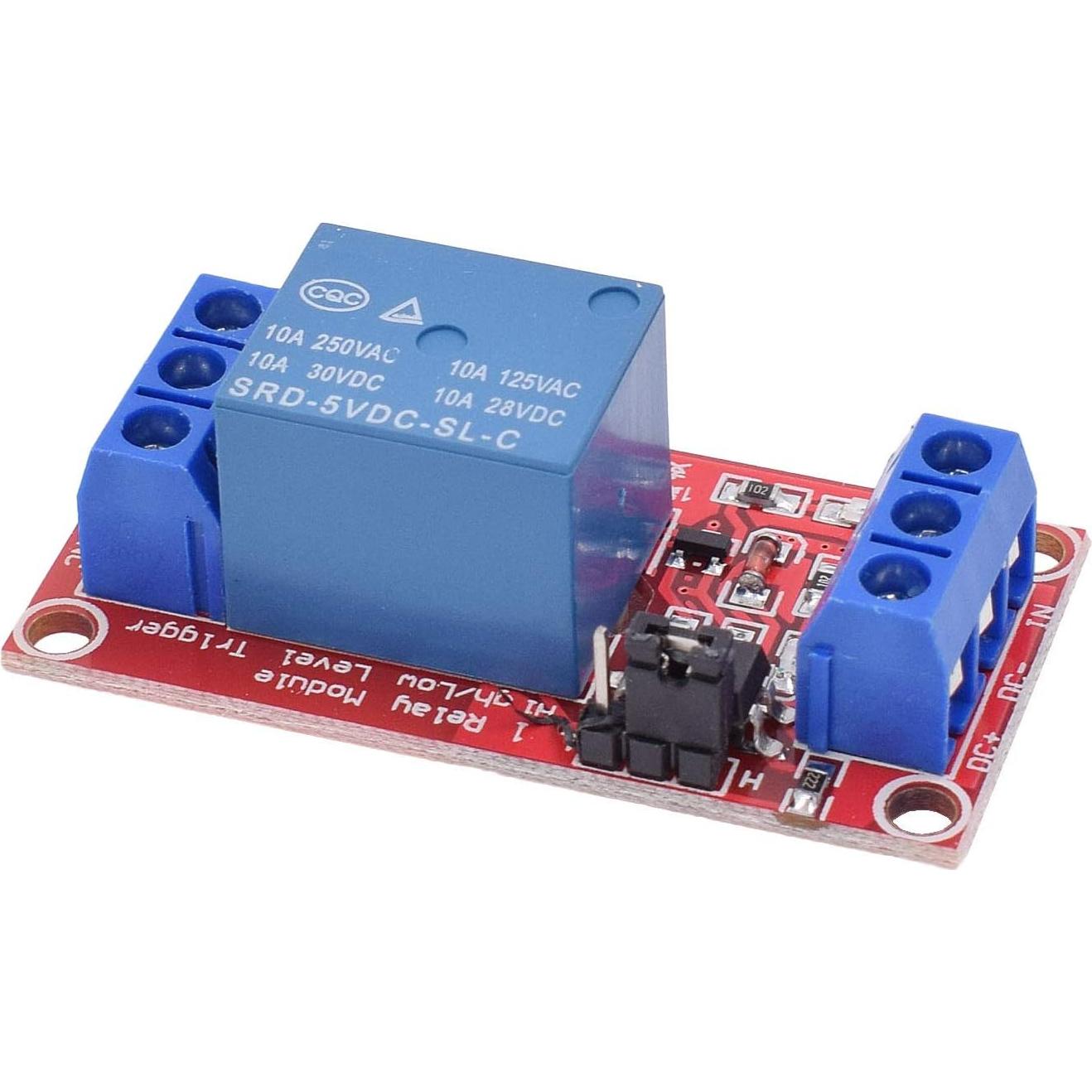

El disparo de nivel alto actúa cuando el cable de puente y el pin alto están conectados en corto
El disparo de nivel bajo actúa cuando el cable de puente y el pin bajo están conectados en corto

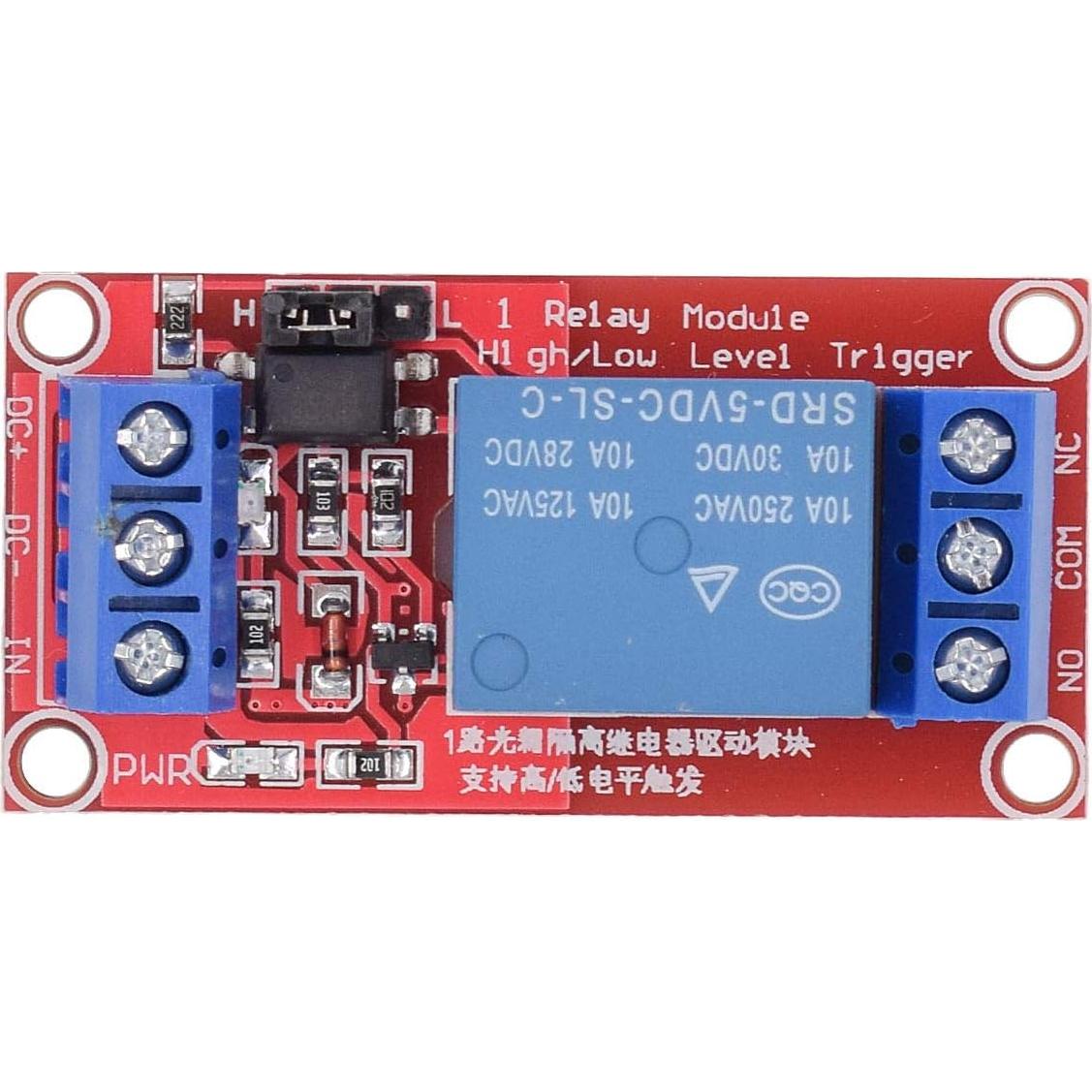

DC+ : polo positivo de la fuente de alimentación (VCC, voltaje=5V)
DC- : polo negativo de la fuente de alimentación(GND)
IN : conexión para controlar la activación del relé mediante disparo de nivel alto/bajo
NO : conexión del estado normalmente abierto (el interruptor del relé está colgando antes de la activación, el interruptor se conectará con "COM" después de la activación)
COM : interfaz común del interruptor del relé
NC : conexión del estado normalmente cerrado (el interruptor del relé está conectado con "COM" antes de la activación, el interruptor estará colgando después de la activación)
10x Módulo de Relé de 5V de 1-Canal
- Cuando el terminal de disparo de señal tiene una señal de nivel alto o bajo (según la función de configuración), el relé se activa, lo que equivale a que el interruptor se cierra. En este momento, el circuito se enciende, el dispositivo se energiza y funciona normalmente.
- Cuando el terminal de disparo de señal tiene una señal de nivel alto o bajo (según la función de configuración), el relé se activa, lo que equivale a que el interruptor se apaga (el estado inicial del interruptor está abierto). En este momento, el dispositivo se apagará y dejará de funcionar.
- Cuando no hay voltaje en la bobina del relé, el relé no se activa, el contacto común está conectado al contacto NC.
- Cuando hay voltaje, el relé se activa, y el contacto común está conectado al contacto NO.
