Módulo de Relé 4 Canales 24V HiLetgo con Aislamiento Óptico

Name: Módulo de Relé 4 Canales 24V HiLetgo con Aislamiento Óptico
Brand: HiLetgo
SKU: B00LW2G7V6
Price: 17023 ARS
Availability: InStock
Rating: 4.3 (115 reviews)

1 / 6

Ver más productos marca HiLetgo

Módulo de Relé 4 Canales 24V HiLetgo con Aislamiento Óptico

4,3

(115 opiniones)

$17.023

+ impuestos: $3.575

Llega a domicilio entre el 19 y el 24 de feb

Cantidad:

Compra protegida
Envío a todo el país
Garantía de entrega

Características destacadas

Este módulo utiliza relés de alta calidad, interfaz normalmente abierta carga máxima: AC 250V / 10A, DC 30V / 10A
Aislamiento de optoacoplador SMD, fuerte capacidad de conducción, rendimiento estable; corriente de disparo 5mA
Cada canal del módulo puede configurarse mediante un jumper para disparo de alto o bajo nivel;

Opiniones de compradores

4,3

115 opiniones

67%

15%

transmitterguy

Estoy instalando una nueva caldera de aceite y necesito una placa de interfaz para accionar mi limpiador electrostático y mis luces UV cuando el ventilador funciona, sin poner estrés en la placa de circuito de la caldera. Esto hará el trabajo. Pediré otra como repuesto.

Amazon Customer

Bien empaquetado, sin daños.

AJ Quick

Recibí esta placa y la probé. Uno de los cuatro canales no funcionaba. La placa en sí requiere un nivel de corriente muy alto para activarse, así que activarla desde un microcontrolador es bastante difícil. Hay otros relés que utilizan transistores que pueden activarse con tan solo 1mA. ¡Busca uno de esos en su lugar!

Pierce Primm

Conecté la placa de relés y todos los relés funcionaron... sin problemas. También es bueno poder activar los relés con una señal alta o baja. Además, tiene un tamaño compacto para cuatro (4) relés DPDT (Forma-C).

GillespieFam

Compré esto a pesar de que tenía numerosas reseñas diciendo que algunos de los relés no funcionaban, lo cual fue un error. Lo conecté como de costumbre y el relé 4 no hizo nada, para mi sorpresa. La luz se encendió, así que sabía que mi botón estaba funcionando y revisé las conexiones, estaban perfectamente bien. Revisé cada relé y ninguno de ellos funcionó... estoy enojado, por decir lo menos. Lo he revisado un montón de veces e incluso lo cambié por mis viejos y esos funcionan perfectamente. E

Descripción

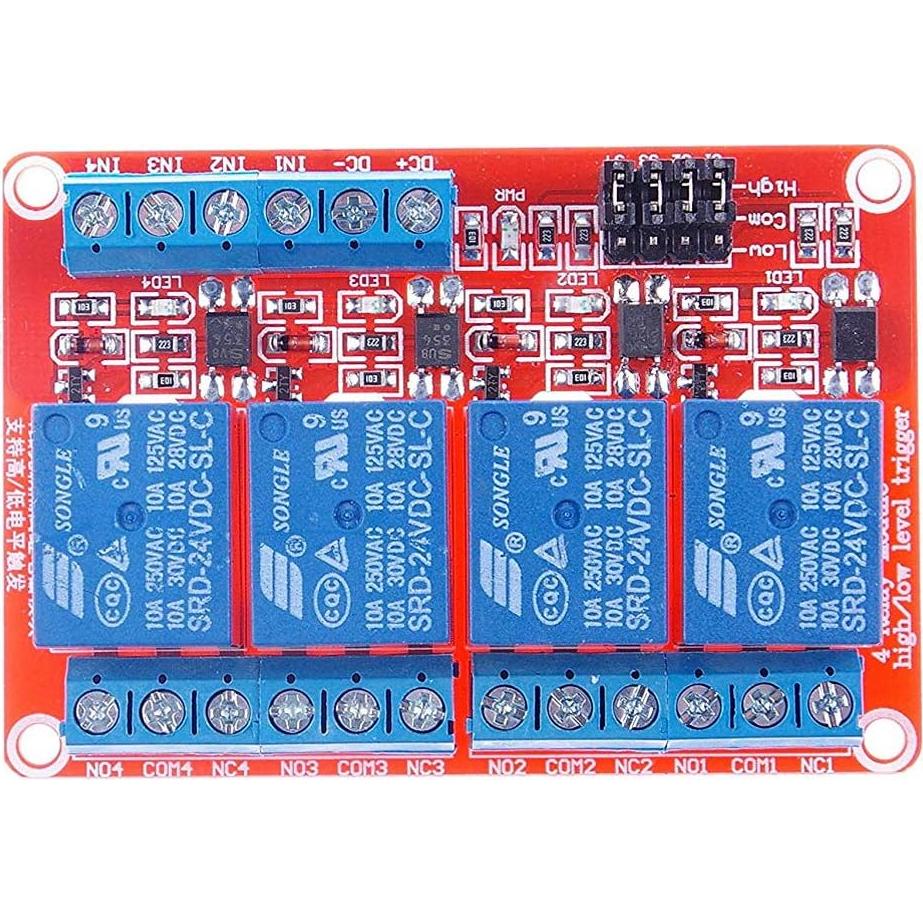

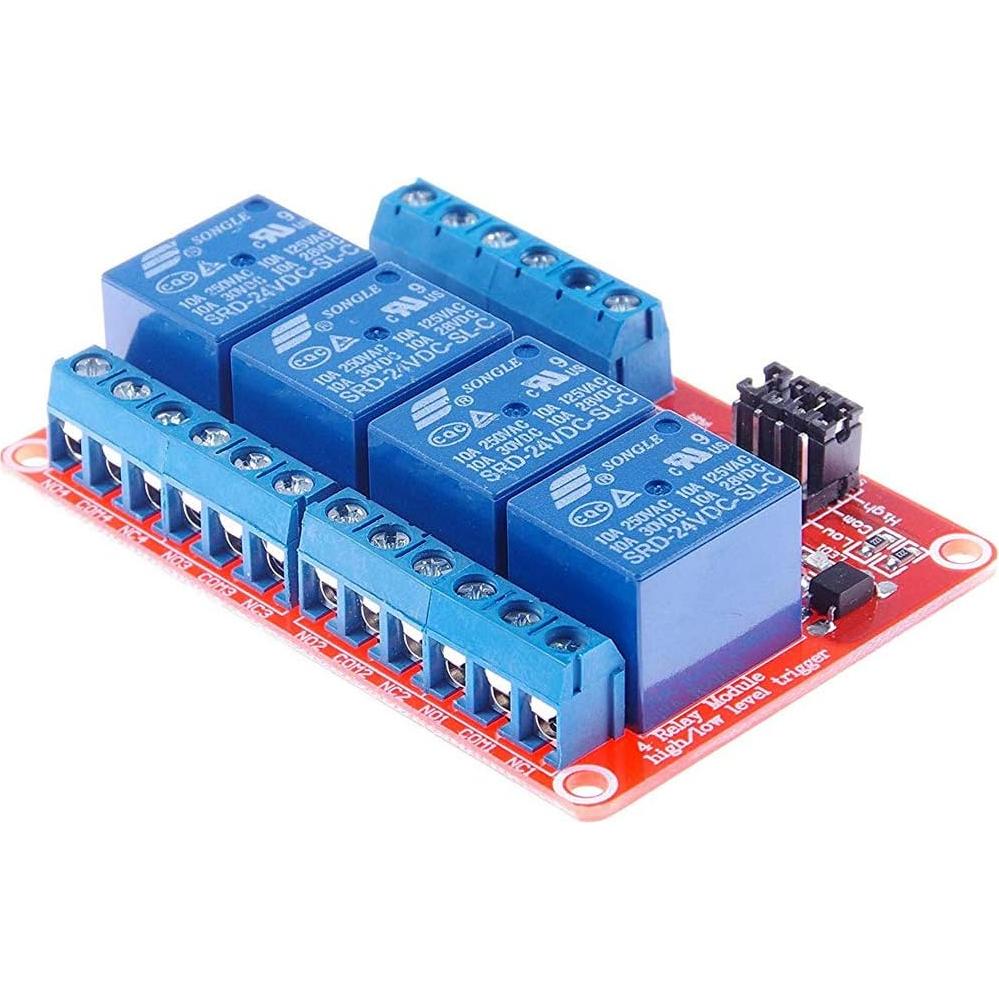

Descripción del Módulo de Relé de 4 Canales 24V HiLetgo con Soporte de Aislamiento Óptico: 1. El módulo utiliza relés de calidad genuina, interfaces normalmente abiertas. Carga máxima: AC 250V/10A, DC 30V/10A; 2. Utilizando aislamiento de OPTOCOUPLER SMD, capacidad de conducción, rendimiento estable; corriente de disparo 5mA; 3. El módulo tiene opciones de voltaje de trabajo de 24V; 4. Cada módulo puede configurarse para ser disparado por alto o bajo mediante un jumper; 5. Diseño tolerante a fallos, incluso si la línea de control está rota, el relé no funcionará; 6. El indicador de alimentación (verde), 4 indicadores de estado del relé (rojo); 7. Diseño de interfaz humano, todas las interfaces se pueden conectar directamente a través de terminales de cableado, muy conveniente; 8. Tamaño del módulo: 73mm * 50mm * 18.5mm (L * W * H); 9. Tiene cuatro agujeros para tornillos de montaje, agujero de 3.1mm, distancia de 67mm * 44.5mm. Interfaz: 1. DC +: suministro de energía positivo (voltaje requerido por el relé tiene opción de 24V); 2. DC-: conexión de energía negativa; 3. IN1-IN4: cada vía basada en la configuración, puede ser alta o baja para controlar el relé correspondiente. Salidas: interfaz de 12 líneas, la interfaz se puede conectar directamente a todos los cables, amigable para el usuario. 1. NO1 - NO4: interfaces de relé normalmente abiertas, relé antes del vacío después de la conexión con COM; 2. COM1 - COM4 Interfaz Común de Relés; 3. NC1 - NC4: interfaz de relé normalmente cerrada, relé conectado con COM antes, después del vacío. Selección de disparo alto y bajo: 1. S1-S4 para seleccionar el disparo alto y bajo de 4 vías; 2. Com con cortocircuito bajo, disparando el relé correspondiente es bajo, mientras que el extremo alto del cortocircuito es disparo alto. Paquete Incluye: 1* Módulo de Relé 4CH 24V HiLetgo

Especificaciones técnicas

Marca: HiLetgo
Fabricante: HiLetgo
Tipo de montaje: Montaje en PCB
Tipo de conector: Tornillo
Tipo de contacto: Normalmente Abierto
Tipo de material: plomo
Voltaje de bobina: 24 Voltios
Modo de operación: Automático
Peso del artículo: 51 gramos (1.8 onzas)
Material de contacto: Cobre
Dimensiones del paquete: 11.6 x 7.3 x 1.3 centímetros (4.57 x 2.87 x 0.51 pulgadas)
Clasificación de corriente: 10 Amperios
Número de modelo del artículo: 3-01-0347
Número de parte del fabricante: 3-01-0347
Corriente máxima de conmutación: 10 Amperios
Está descontinuado por el fabricante: No
Clasificación de corriente de contacto: 10 Amperios
