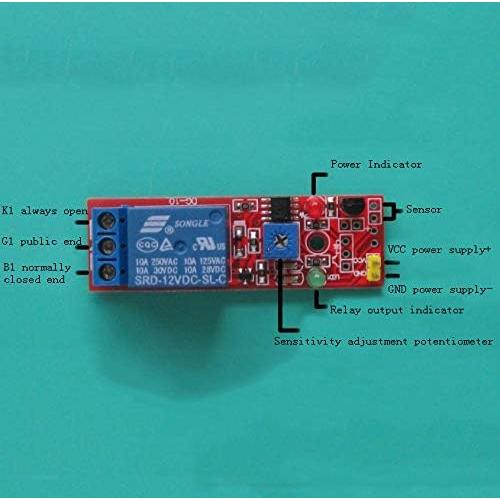

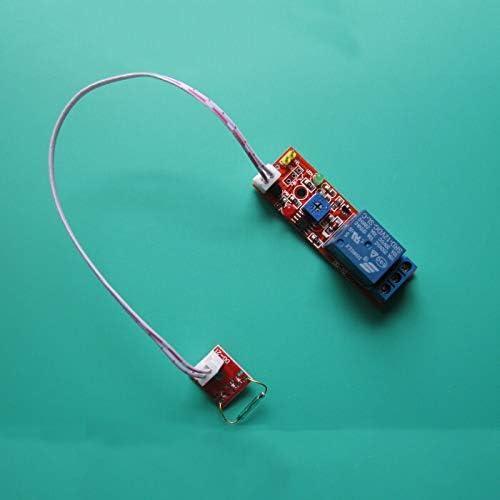

uso: Apertura de puerta, apertura de ventana, detección de puerta, activación de alarma de control de puerta, interruptor de control de programa, copiadora, lavadora, refrigerador, cámara, armario de desinfección, imán de puerta, imán de ventana, relé electromagnético, balanza electrónica, medidor de nivel, medidor de gas, medidor de agua, etc. Se ha aplicado bien. Detección de control magnético bidireccional, relé incorporado, también se puede usar para dos tipos de inducción de sensor, activación de dos condiciones, conectando el terminal de salida (puerta AND), cualquiera de las condiciones, activación, conectando el terminal de salida en paralelo (puerta OR), dos grupos controlan independientemente tres modos de control y conectan directamente productos de alta potencia AC. Características del módulo: 1, utilizando un interruptor reed normalmente abierto importado, con su propio relé, control directo de la carga 2, voltaje de trabajo 12V 3. Forma de salida: carga conectada directamente a AC 220V 10A o DC 30V 10A 4, con 4 orificios para tornillos de fijación para fácil instalación 5, tamaño de placa PCB pequeña: 6cm x 1.9cm 6, utilizando un comparador LM393 de voltaje amplio Instrucciones del módulo: 1. El interruptor reed necesita usarse junto con el imán. Cuando se detecta una cierta fuerza magnética, el relé se cierra, y el extremo común se conecta al extremo normalmente abierto. Cuando no se detecta fuerza magnética, el relé se desconecta, el extremo común y el extremo normalmente cerrado. Conectado 2 La distancia de detección entre el interruptor reed y el imán es menor de 1.5cm y no es sensible o no hay fenómeno de activación; 3, el extremo común, normalmente abierto, normalmente cerrado, tres puertos son equivalentes a un interruptor de control dual, cuando la bobina del relé está energizada, el extremo común se abre al extremo normalmente abierto, cuando no hay electricidad, el extremo común y el extremo normalmente cerrado están conduciendo; En el estado de encendido, el relé está cerrado, y cuando no hay fuerza magnética, está en estado apagado.
