Módulo de Relé 5V 1 Canal Valefod con Aislamiento

- Tipo de Relé: 5V 1-Canal
- Circuito de puerta TTL
- Corriente en reposo: 5mA
- Corriente máxima: 190mA
- Corriente de disparo: 3 - 5mA
- Voltaje de disparo(BAJO): 0 - 1.5V
- Voltaje de disparo(ALTO): 2.5 - 5V
- Carga máxima NO: AC 250V, 10A o DC 30V, 10A
- Indicador de alimentación: Verde
- Indicador de estado del relé: Rojo

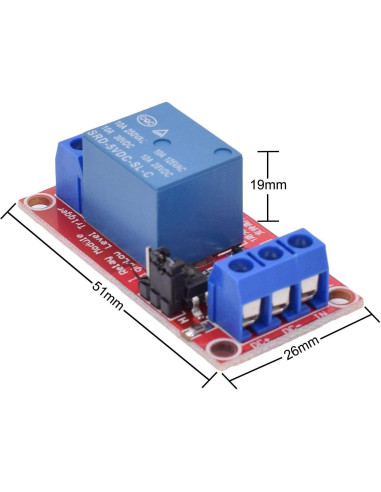

- Tamaño(L x W x H): 51*26*19mm
- Peso: 17g
El disparo de nivel alto actúa cuando el cable de puente y el pin alto están conectados en cortocircuito
El disparo de nivel bajo actúa cuando el cable de puente y el pin bajo están conectados en cortocircuito
DC+ : polo positivo de la fuente de alimentación (VCC, voltaje=5V)
DC- : polo negativo de la fuente de alimentación(GND)
IN : conexión para controlar la activación del relé mediante disparo de nivel alto/bajo
NO : conexión del estado normalmente abierto (el interruptor del relé está colgando antes de la activación, el interruptor se conectará con "COM" después de la activación)
COM : interfaz común del interruptor del relé
NC : conexión del estado normalmente cerrado (el interruptor del relé está conectado con "COM" antes de la activación, el interruptor estará colgando después de la activación)
10x Módulo de Relé de 5V de 1 Canal
- Cuando el terminal de disparo de señal tiene una señal de nivel alto o bajo (según la función de configuración), el relé se activa, lo que equivale a que el interruptor se cierra. En este momento, el circuito se enciende, el dispositivo se energiza y funciona normalmente.
- Cuando el terminal de disparo de señal tiene una señal de nivel alto o bajo (según la función de configuración), el relé se activa, lo que equivale a que el interruptor se apaga (el estado inicial del interruptor está abierto). En este momento, el dispositivo se apagará y dejará de funcionar.
- Cuando no hay voltaje en la bobina del relé, el relé no se activa, el contacto común está conectado al contacto NC.
- Cuando hay voltaje, el relé se activa, y el contacto común está conectado al contacto NO.

Características destacadas

• [Control de Dispositivos] El módulo de relé de 1 canal utiliza un relé de 5V de alta calidad genuino y un optoacoplador SMD que soporta disparo de nivel alto/bajo, se aplica ampliamente para controlar varios electrodomésticos AC/DC y otros dispositivos con alta corriente.
• [Rango de Carga] NO (Normalmente abierto) carga máxima < AC 250V/10A, < DC 30V/10A. Corriente de disparo del optoacoplador: 5mA.
• [Diseño Tolerante a Fallos] El relé no funcionará incluso si la línea de control está desconectada.
• [Interfaz Universal] Equipado con placa de terminal atornillada y agujeros para tornillos (diámetro: 3.1 mm) a ambos lados para una fácil instalación.
• [Alta Compatibilidad] El módulo de relé puede ser controlado directamente por señales lógicas de 5V de microcontroladores (8051, AVR, PIC, DSP, ARM, Raspberry Pi, MSP430, lógica TTL, etc.)

Modelo de esta publicación

• Tamaño: 1CH-5V-10

Especificaciones técnicas

• Tamaño: 1CH-5V-10
• Marca: Valefod
• Voltaje de la bobina: 5 Voltios
• Tipo de contacto: Normalmente Abierto, Normalmente Cerrado
• Fabricante: Valefod
• Tipo de montaje: Montaje a Tornillo
• Tipo de conector: Tornillo
• Clasificación de corriente: 10 Amperios
• Modo de operación: Automático
• Número de modelo del artículo: VA-0166
• Clasificación de corriente de contacto: 10 Amperios
• Número de parte del fabricante: VA-0166
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 250 Voltios
• Voltaje mínimo de conmutación: 1.5 Voltios
• Peso: 0.2 kg
• Dimensiones: Ancho: 15.27 cm, Alto: 10.39 cm, Profundidad: 4.19 cm
