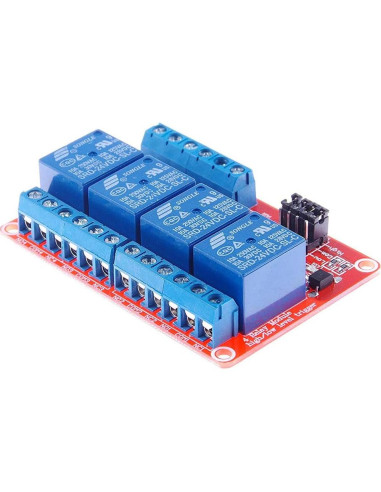

Módulo de Relé 4 Canales 24V HiLetgo con Aislamiento Óptico

Descripción del Módulo de Relé de 4 Canales 24V HiLetgo con Soporte de Aislamiento Óptico: 1. El módulo utiliza relés de calidad genuina, interfaces normalmente abiertas. Carga máxima: AC 250V/10A, DC 30V/10A; 2. Utilizando aislamiento de OPTOCOUPLER SMD, capacidad de conducción, rendimiento estable; corriente de disparo 5mA; 3. El módulo tiene opciones de voltaje de trabajo de 24V; 4. Cada módulo puede configurarse para ser disparado por alto o bajo mediante un jumper; 5. Diseño tolerante a fallos, incluso si la línea de control está rota, el relé no funcionará; 6. El indicador de alimentación (verde), 4 indicadores de estado del relé (rojo); 7. Diseño de interfaz humano, todas las interfaces se pueden conectar directamente a través de terminales de cableado, muy conveniente; 8. Tamaño del módulo: 73mm * 50mm * 18.5mm (L * W * H); 9. Tiene cuatro agujeros para tornillos de montaje, agujero de 3.1mm, distancia de 67mm * 44.5mm. Interfaz: 1. DC +: suministro de energía positivo (voltaje requerido por el relé tiene opción de 24V); 2. DC-: conexión de energía negativa; 3. IN1-IN4: cada vía basada en la configuración, puede ser alta o baja para controlar el relé correspondiente. Salidas: interfaz de 12 líneas, la interfaz se puede conectar directamente a todos los cables, amigable para el usuario. 1. NO1 - NO4: interfaces de relé normalmente abiertas, relé antes del vacío después de la conexión con COM; 2. COM1 - COM4 Interfaz Común de Relés; 3. NC1 - NC4: interfaz de relé normalmente cerrada, relé conectado con COM antes, después del vacío. Selección de disparo alto y bajo: 1. S1-S4 para seleccionar el disparo alto y bajo de 4 vías; 2. Com con cortocircuito bajo, disparando el relé correspondiente es bajo, mientras que el extremo alto del cortocircuito es disparo alto. Paquete Incluye: 1* Módulo de Relé 4CH 24V HiLetgo

Características destacadas

• Este módulo utiliza relés de alta calidad, interfaz normalmente abierta carga máxima: AC 250V / 10A, DC 30V / 10A
• Aislamiento de optoacoplador SMD, fuerte capacidad de conducción, rendimiento estable; corriente de disparo 5mA
• Cada canal del módulo puede configurarse mediante un jumper para disparo de alto o bajo nivel;

Especificaciones técnicas

• Marca: HiLetgo
• Voltaje de bobina: 24 Voltios
• Tipo de contacto: Normalmente Abierto
• Fabricante: HiLetgo
• Tipo de material: plomo
• Tipo de montaje: Montaje en PCB
• Tipo de conector: Tornillo
• Clasificación de corriente: 10 Amperios
• Modo de operación: Automático
• Material de contacto: Cobre
• Número de modelo del artículo: 3-01-0347
• Clasificación de corriente de contacto: 10 Amperios
• Número de parte del fabricante: 3-01-0347
• Corriente máxima de conmutación: 10 Amperios
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 7.3 cm, Alto: 11.5 cm, Profundidad: 1.3 cm
