Módulo de Relé 1 Canal DC 12V AOICRIE con Aislamiento

Descripción del producto Tamaño: 1 Canal Especificaciones: Voltaje: DC 12V Corriente de trabajo: 65mA Corriente de activación: 3mA Corriente de carga: 10A máx Longitud de enchufe único: 7.5mm (0.30 pulgadas) Tiempo de respuesta: <20ms El módulo utiliza relé de calidad genuina, interfaces normalmente abiertas Carga máxima: AC 250V/10A, DC 30V/10A Aislamiento por optoacoplador SMD, fuerte capacidad de conducción, rendimiento estable; corriente de activación 5mA El voltaje del módulo 12V El módulo se puede configurar para ser activado por nivel alto o bajo mediante un jumper Diseño tolerante a fallos, incluso si la línea de control está rota, el relé no funcionará Indicador de alimentación (verde), indicador de estado del relé (rojo) Diseño de interfaz amigable para el usuario, todas las interfaces están disponibles a través del terminal de conexión directa, muy conveniente Interfaz de alimentación: DC +: fuente de alimentación positiva (voltaje según requisitos del relé, selección de 5V, 9V, 12V y 24V) DC-: negativo IN: puede controlar el relé a nivel alto o bajo Interfaz de carga: NO: interfaces de relé normalmente abiertas, relé antes colgado, tirar hacia atrás y cortocircuitar COM: Interfaz Común del Relé NC: interfaces de relé normalmente cerradas, relé y COM cortocircuitados antes, después de tirar hacia atrás. Paquete incluye: 5 x Módulo de 1 Canal DC 12V

Características destacadas

• Esta Placa de Relé Carga máxima: AC 250V/10A, DC 30V/10A Con indicador de acción de alimentación y relé. cada relé tiene contacto normalmente abierto y normalmente cerrado. Se puede seleccionar mediante jumper relé y TTL o tierra.
• Especificación principal Carga máxima del conector NO: AC 250V/10A, DC 30V/10A; Corriente de activación: 5mA; El voltaje de funcionamiento del módulo: 12V.

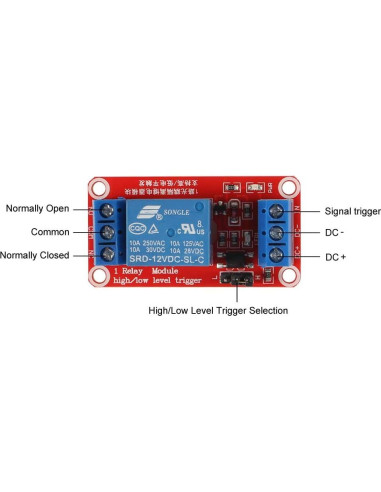

• Esta Placa de Relé utiliza aislamiento por optoacoplador que tiene fuerte capacidad de conducción y rendimiento estable. El circuito de aislamiento previene daños al puerto I/O por la corriente de conmutación del relé. El módulo tiene un jumper para que puedas configurar si el estado de la unidad cambia con señal alta o baja. Tiene terminales de tornillo para relé (NC, C, NO) y para entrada; Bobina +, bobina - y activación.
• Usando aislamiento por optoacoplador SMD, fuerte capacidad de conducción, rendimiento estable. Diseño tolerante a fallos, incluso si la línea de control está rota, el relé no funcionará; Y diseño de interfaz humanizado, todas las interfaces se pueden conectar directamente a través del terminal, muy conveniente.
• Amplia aplicación Esta placa de relé de 12V funciona bien con ARM/PIC/AVR/MCU/Raspberry/CNC máquina etc.

Modelo de esta publicación

• Color: 12V

Especificaciones técnicas

• Color: 12V
• Marca: AOICRIE
• Voltaje de bobina: 12 Voltios
• Tipo de contacto: Normalmente Abierto
• Fabricante: AOICRIE
• Tipo de montaje: Montaje a Tornillo
• Tipo de conector: Tornillo
• Clasificación de corriente: 10 Amperios
• Modo de operación: Automático
• Material de contacto: Plata
• Número de modelo del artículo: Aoicrie
• Clasificación de corriente de contacto: 10 Amperios
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 250 Voltios
• Voltaje mínimo de conmutación: 12 Voltios (DC)
• Peso: 0.2 kg
• Dimensiones: Ancho: 8.8 cm, Alto: 3.1 cm, Profundidad: 3.1 cm
