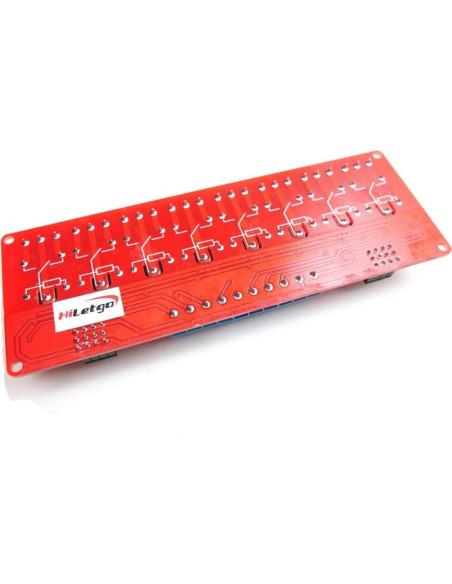

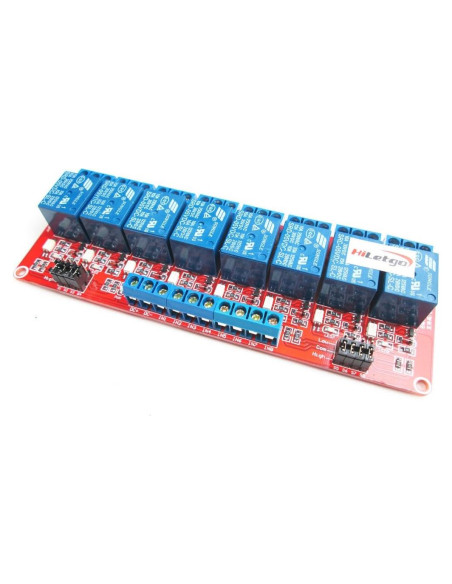

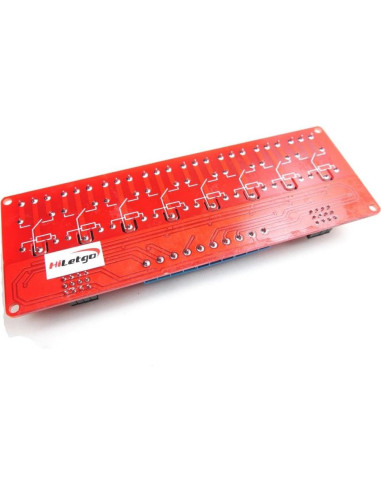

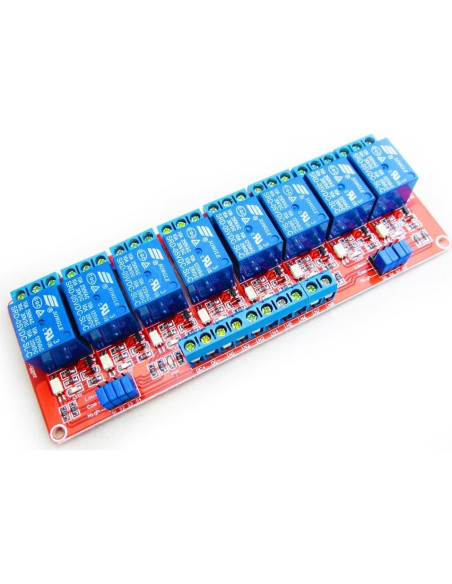

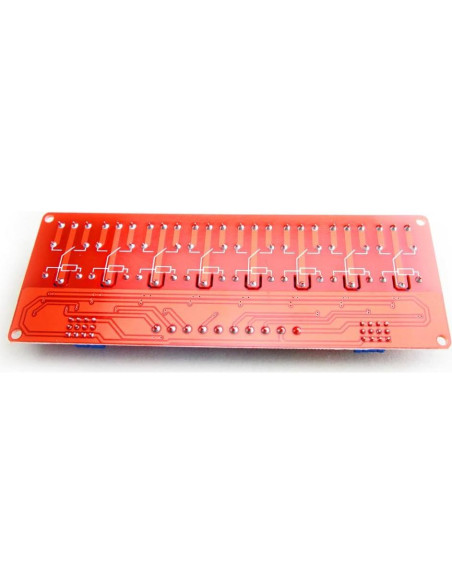

Módulo de Relé 8 Canales HiLetgo 5V con Aislamiento OPTO

Descripción

Descripción del Módulo de Relé de 8 Canales 5V con Soporte de Aislamiento OPTO: 1. El módulo utiliza relé de calidad genuina, interfaces normalmente abiertas. Carga máxima: AC 250V/10A, DC 30V/10A; 2. Usando aislamiento OPTOCOUPLER SMD, capacidad de conducción, rendimiento estable; corriente de activación 5mA; 3. El voltaje del módulo es 5V, 9, 12 V, 24V están disponibles; 4. Cada módulo puede configurarse para ser activado por alto o bajo mediante un jumper; 5. Diseño tolerante a fallos, incluso si la línea de control se rompe, el relé no funcionará; 6. El indicador de alimentación (verde), 8 indicadores de estado del relé (rojo); 7. Diseño de interfaz humano, todas las interfaces se pueden conectar directamente a través de terminales de cableado, muy conveniente; 8. Tamaño del módulo: 141.5mm * 50mm * 18.5mm (L * W * H); 9. Tiene cuatro agujeros para tornillos de montaje, agujero de 3.1mm, distancia entre agujeros 136mm * 44.5mm. Interfaz: 1. DC+: Conectar al positivo de la fuente de alimentación; 2. DC-: Conectar al negativo de la fuente de alimentación; 3. IN1-IN8: Según cada canal, la succión del relé puede ser controlada por alto o bajo. Salida del relé: 24 interfaces de cable, todas las interfaces pueden ser conectadas directamente con cable. Fácil de usar. 1. NO1--NO8: Interfaces normalmente abiertas del módulo de relé, los relés cuelgan antes de la activación, después de la activación, se conecta a COM. 2. COM1--COM8: Interfaces comunes del relé. 3. NC1--NC8: Interfaces normalmente cerradas del relé. El relé estará conectado a COM antes de la activación, se abre después de la succión. Puerto de selección de activación por alto y bajo: 1. S1-S8 son los canales 1-8 en orden, elección de activación por alto y bajo; 2. Cuando el COM está conectado a bajo, el relé se activa por bajo. Cuando el COM está conectado a alto, el relé se activa por alto.

Características destacadas

• HiLetgo Módulo de Relé de 8 Canales 5V
• el voltaje del módulo es 5V, 9, 12 V, 24V
• Usando aislamiento OPTOCOUPLER SMD

Especificaciones técnicas

• Marca: HiLetgo
• Potencia: 50 vatios
• Voltaje de bobina: 5 Voltios
• Tipo de contacto: Normalmente Abierto, Normalmente Cerrado
• Fabricante: HiLetgo
• Tipo de material: plomo
• Tipo de montaje: Montaje a Tornillo
• Clasificación de corriente: 10 Amperios
• Modo de operación: Manual
• Material de contacto: Plata
• Número de modelo del artículo: 3-01-0382
• Clasificación de corriente de contacto: 10 Amperios
• Número de parte del fabricante: 3-01-0382
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 250 Voltios
• Voltaje mínimo de conmutación: 5 Voltios
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 7.15 cm, Alto: 5.08 cm, Profundidad: 1.91 cm
