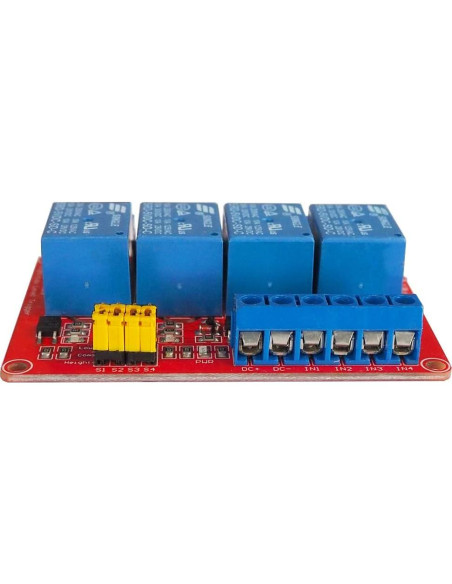

Módulo de Relé de 4 Canales 5V VOGURTIME con Aislamiento

Interfaz del módulo: 1. DC+: Conectar el polo positivo de la fuente de alimentación 2. DC-: conectado al polo negativo de la fuente de alimentación 3. IN1-IN4: Según la configuración de cada vía, el relé correspondiente puede ser controlado por nivel alto o bajo. Salida del relé: interfaz de 12 líneas, todas las interfaces pueden ser conectadas directamente para facilitar el acceso del usuario. 1. NO1--NO4: La interfaz normalmente abierta del relé, el relé está suspendido antes de la succión, y se cortocircuita con COM después de la succión. 2. COM1--COM4 interfaz común del relé 3. NC1--NC4: La interfaz normalmente cerrada del relé, y el relé está cortocircuitado a COM antes de que la succión se cierre. Selección de disparo alto y bajo: 1.> S1-S4 son las selecciones de disparo de nivel alto y bajo de los relés 1 a 4 en secuencia; 2.> com está cortocircuitado con bajo, el relé correspondiente se activa por nivel bajo, y cuando com está cortocircuitado con el terminal alto, se activa por nivel alto. Parámetros técnicos: Versión del relé: 5v Corriente en reposo: 5mA Corriente máxima: 190mA Corriente de disparo: 2-4mA Voltaje de disparo bajo: 0-1.5V Voltaje de disparo alto: 2.5-5V. Altamente duradero y servicio de 1 año. Por favor contáctenos si tiene alguna necesidad, nos encantaría ofrecerle reembolsos completos o reemplazos lo antes posible. Siempre estamos a su servicio.

Características destacadas

• Módulo de Alta Calidad - el módulo de relé utiliza relés genuinos de alta calidad. La carga máxima de la interfaz frecuentemente abierta es: AC 250v/10a, DC 30v/10a.
• Adopta Aislamiento por Optoacoplador SMD - Utiliza dos conjuntos de sistema de alimentación completamente aislados, para asegurar que el relé en el interruptor no tenga un impacto en el circuito de señal y puede ser cambiado libremente a modo de conducción de nivel alto o modo de conducción de nivel bajo. La corriente de disparo es 5mA.
• Controlable de Nivel "Alto" y "Bajo" - Con un capuchón de puente, puede elegir un control de nivel bajo o un control de nivel alto, permitiendo que el módulo de relé se adapte a más ocasiones.
• Diseño a Prueba de Fallos - Incluso si la línea de control está rota, el relé no se activará.
• Diseño de Interfaz Amigable para el Usuario - Todas las interfaces pueden ser conectadas directamente a través del bloque terminal, lo cual es muy conveniente

Modelo de esta publicación

• Color: Relé de 4 vías 5V

Especificaciones técnicas

• Color: Relé de 4 vías 5V
• Marca: VOGURTIME
• Voltaje de bobina: 5 Voltios
• Tipo de contacto: Normalmente Abierto
• Fabricante: Vogurtime
• Tipo de montaje: Montaje en PCB
• Tipo de conector: Tornillo
• Clasificación de corriente: 190 Milis
• Modo de operación: Manual
• Material de contacto: Aleación de Plata
• Número de modelo del artículo: 4-RELAY
• Clasificación de corriente de contacto: 10 Amperios
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 250 Voltios
• Voltaje mínimo de conmutación: 0.5 Voltios
• Descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 12.7 cm, Alto: 6.35 cm, Profundidad: 1.78 cm
