Módulo de Relé 12V AEDIKO 1 Canal con Aislamiento Optoacoplador

Canal: 1 Canal
Voltaje de Trabajo: DC 12V
Tiempo de Acción (Bajo Voltaje Nominal): Menos de 10ms
Tiempo de Liberación (Bajo Voltaje Nominal): Menos de 5ms
Carga Compatible Normalmente Abierta: 10A 250VAC / 15A 125VAC / 10A 30VDC

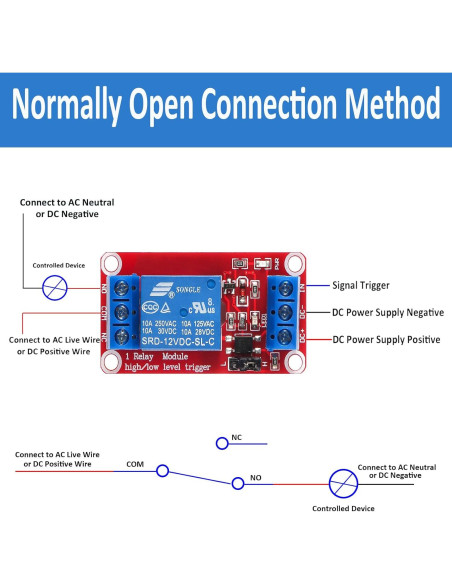

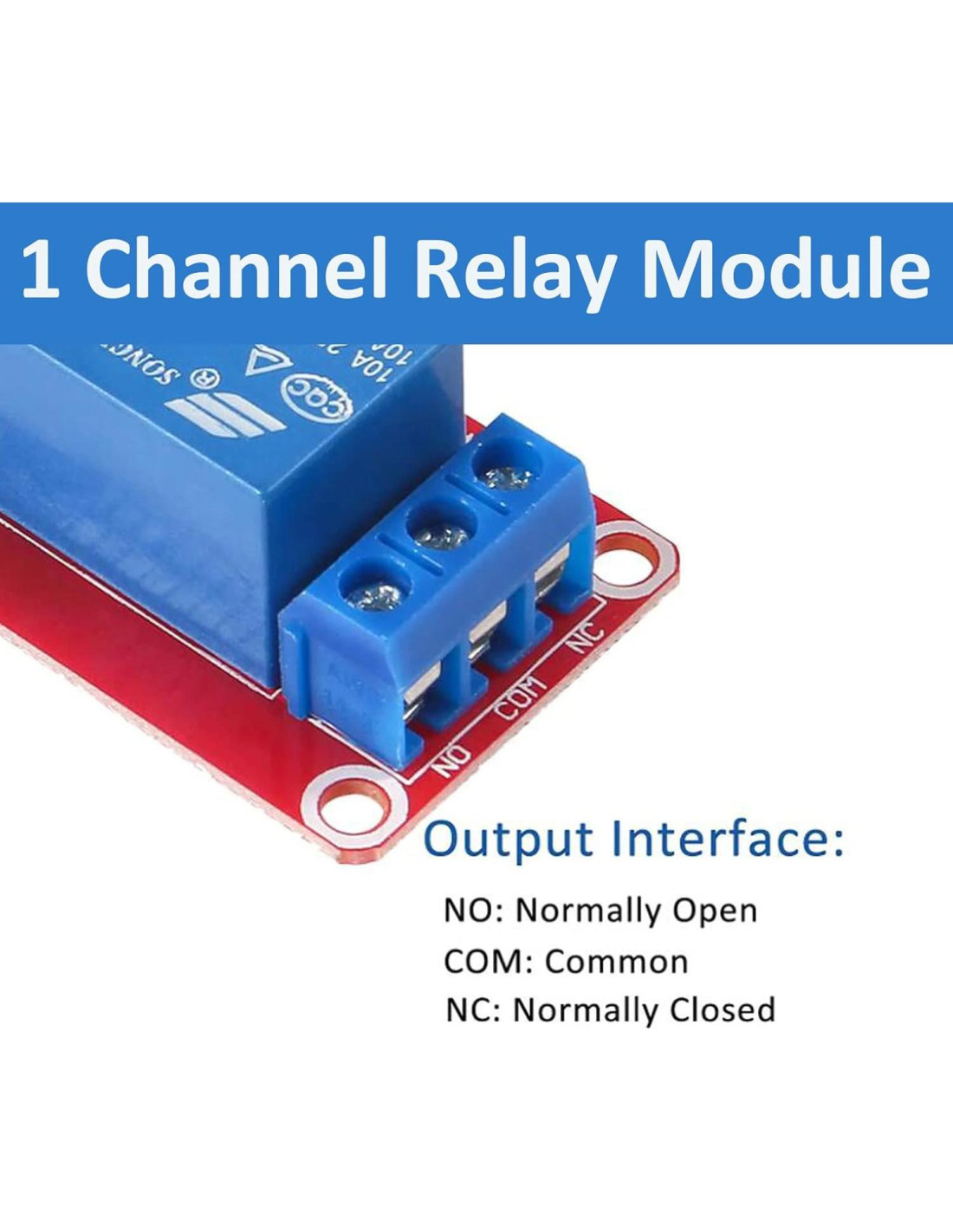

Normalmente Abierto (NO): Pin Normalmente Abierto del Relé. El Pin NO no está Conectado al Pin COM Cuando el Relé Está Apagado. El Pin NO está Conectado al Pin COM Cuando el Relé Está Encendido
Pin Común (COM): Pin Común del Relé
Normalmente Cerrado (NC): Pin Normalmente Cerrado del Relé. El Pin NC está Conectado al Pin COM Cuando el Relé Está Apagado. El Pin NC no está Conectado al Pin COM Cuando el Relé Está Encendido
DC+: Conectar a la Potencia Positiva (Según el Rango de Voltaje del Relé)
DC-: Conectar a la Potencia Negativa
IN: Pin de Disparo del Módulo de Relé (Disparo de Nivel Alto o Bajo Opcional)
Cuando la entrada IN recibe Señal de Nivel Alto, el NO se conecta con COM
Cuando la entrada IN recibe Señal de Nivel Bajo, el NC se conecta con COM
Cuando la entrada IN recibe Señal de Nivel Bajo, el NO se conecta con COM
Cuando la entrada IN recibe Señal de Nivel Alto, el NC
Características:
Voltaje de Trabajo: DC 12V
Carga Compatible Normalmente Abierta: 10A 250VAC / 15A 125VAC / 10A 30VDC
Corriente de Disparo: 2 - 5mA
Voltaje de Disparo(BAJO): 0 - 4V
Voltaje de Disparo(ALTO): 4.5 - 12V
Resistencia de Aislamiento: 100M (500VDC)
Indicador de Potencia (Verde), Indicador de Estado del Relé (Rojo)
Diseño de Interfaz Amigable. Todas las Interfaces Pueden Ser Conectadas a Través de Conectores de Terminal Directamente
Contenido del Paquete:
4x Módulo de Relé de 1 Canal 12V con Soporte de Aislamiento Optoacoplador para Disparo de Nivel Alto/Bajo

Características destacadas

• Módulo de Relé de 12V: Voltaje de Trabajo: DC 12V; Carga Máxima: AC 250V/10A, DC 30V/10A; Corriente de Disparo del Optoacoplador: 5mA
• Diseño Tolerante a Fallos: Diseño Tolerante a Fallos, Incluso si la Línea de Control se Rompe, el Relé no Operará; Todas las Interfaces del Relé pueden Ser Cableadas a Través de los Terminales Directamente, Normalmente Abierto y Normalmente Cerrado
• Aislamiento Optoacoplador: Placa de Relé de 1 Canal utiliza Aislamiento Optoacoplador que tiene Fuerte Capacidad de Conducción y Rendimiento Estable, El Circuito de Aislamiento Previene Daños al Puerto I/O por Corriente de Conmutación del Relé
• Diseño de Puente: El Módulo de Relé tiene un Puente que Puedes Configurar para que el Estado de la Unidad Cambie con Señal Alta o Baja. Tiene Terminales de Tornillo para el Relé (NC,C,NO) y para Entrada; Bobina +, Bobina - y Disparo.

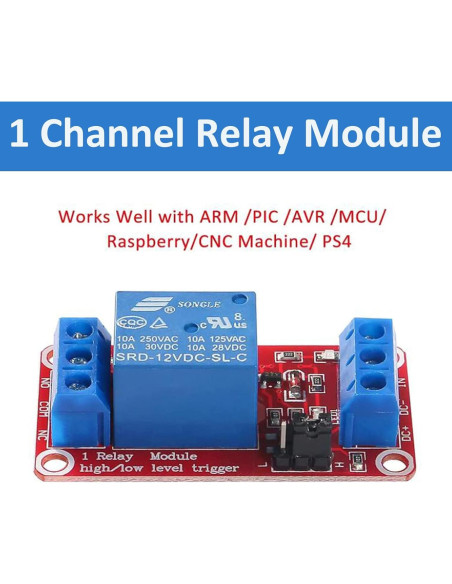

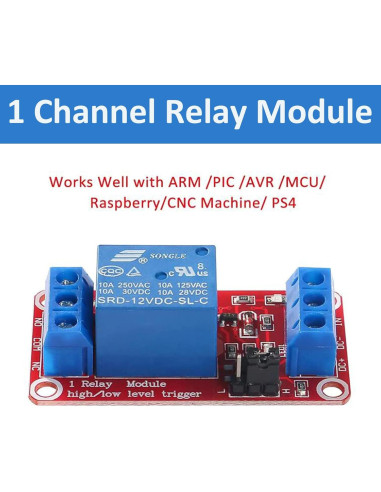

• Amplia Aplicación: Módulo de Relé DC 12V Funciona Bien con ARM/PIC/AVR/MCU/Raspberry/CNC Máquina/PS4 etc.

Modelo de esta publicación

• Color: 12V

Especificaciones técnicas

• Color: 12V
• Fabricante: AEDIKO
• País de origen: China
• Número de modelo del artículo: 14921
• Peso: 0.2 kg
• Dimensiones: Ancho: 2.59 cm, Alto: 2.59 cm, Profundidad: 1.83 cm
