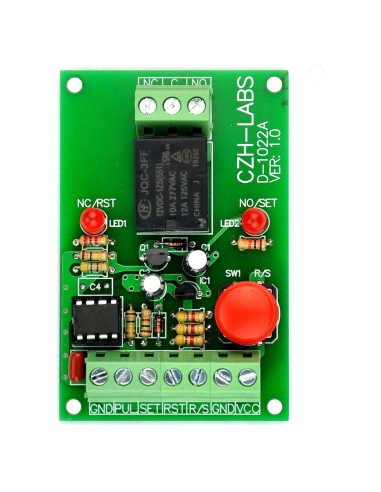

Módulo Relé SPDT Latching 12V con Control de Pulso y LED

Módulo Relé SPDT Latching de Control de Señal Pulso/Switch Momentáneo de Montaje en Panel. Número de Parte: MD-D1022A/12V El artículo no tiene instrucciones en papel, por favor descarga el archivo PDF, y antes de comprar por favor lee el archivo: https://images-na.ssl-images-amazon.com/images/I/A1y3q2+xqYL.pdf Características: -Este artículo ha sido ensamblado y la prueba eléctrica ha pasado. -Soporta switch momentáneo en placa, un switch momentáneo externo, dos switches momentáneos externos y señal de pulso, cuatro modos de control. -Indicación LED para la acción de establecer y restablecer el relé. -Relé de potencia SPDT Hongfa JQC-3FF 10 Amp. -Memoria del estado del relé al apagar, cuando se vuelve a encender, el switch del relé volverá a su estado anterior. -El programa de control se basa en MCU PIC12F675, este es un microcontrolador flash, si estás familiarizado con el firmware PIC, puedes rediseñar el programa. -Versión de montaje en panel, tamaño: 72.5 x 47.4 x 18mm (L x W x H) Parámetros Eléctricos: -Voltaje de operación: 9.5 a 19VDC. -Corriente de operación: 50mA, a 12VDC. -Número de relé: JQC-3FF 12VDC. -Tipo de switch de relé: SPDT. -Capacidad del switch de relé: 10Amp a 250VAC/24VDC. -Nivel de señal de modo pulso: Alto 3~5V, Bajo 0V. Tiempo de retención de señal de pulso: Nivel alto 1mS mínimo, nivel bajo 1000mS mínimo. El aumento de pulso es válido. Característica del bloque terminal: -Rango de cable 26-12AWG -Par de torsión mecánico 0.4Nm(3.5Lb-In.) -Longitud de despojado 7mm -Dimensiones de paso 5.0mm(0.197") -Tornillos M2.5

Características destacadas

• Este artículo ha sido ensamblado y la prueba eléctrica ha pasado.

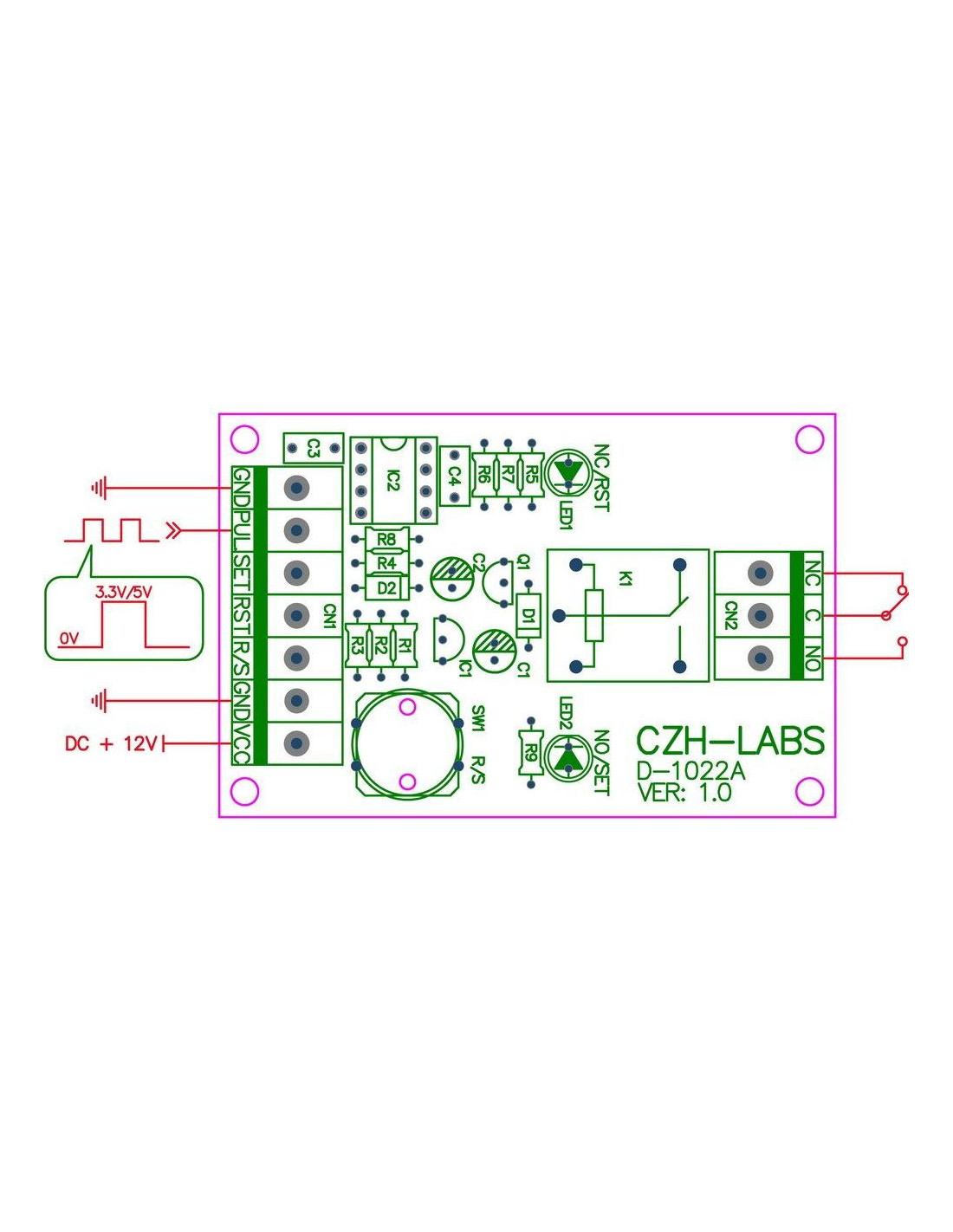

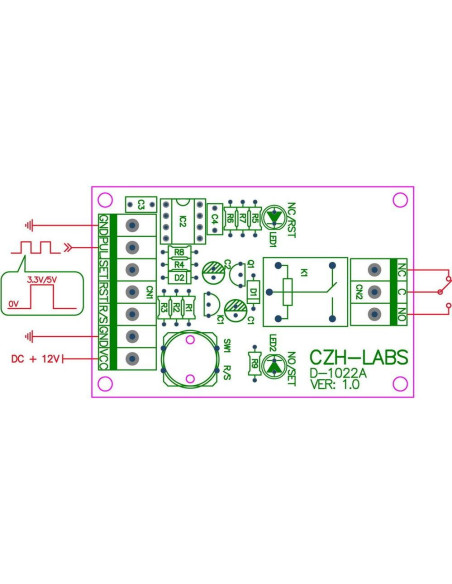

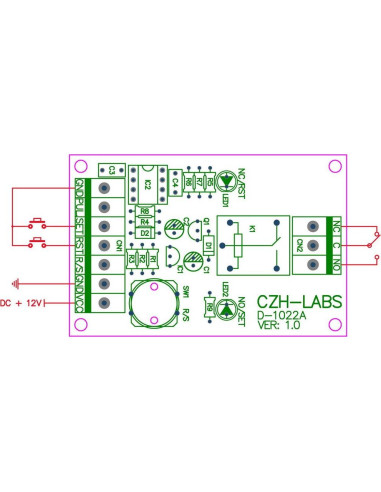

• Soporta switch momentáneo en placa, un switch momentáneo externo, dos switches momentáneos externos y señal de pulso, cuatro modos de control.
• Indicación LED para la acción de establecer y restablecer el relé. Relé de potencia SPDT 10 Amp.
• Memoria del estado del relé al apagar, cuando se vuelve a encender, el switch del relé volverá a su estado anterior.
• El programa de control se basa en MCU PIC12F675, este es un microcontrolador flash, si estás familiarizado con el firmware PIC, puedes rediseñar el programa. Versión de montaje en panel, tamaño: 72.5 x 47.4 x 18mm (L x W x H)

Especificaciones técnicas

• Fabricante: Electronics-Salon
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 8.89 cm, Profundidad: 3.4 cm
