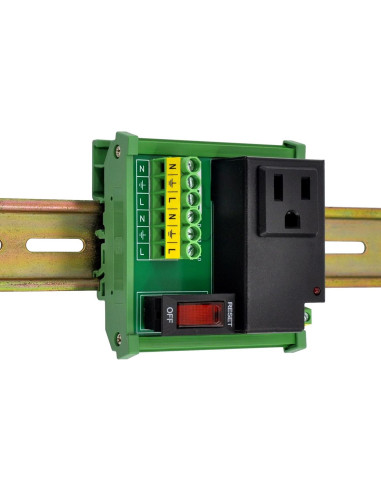

Módulo de Salida de Relé IoT 1 Canal AC CZH-LABS D-1583TL

Descripción

1, Disponible en módulos de salida de relé IoT de alimentación AC de 1, 2, 4 u 8 canales. Cada receptáculo cuenta con un relé de alimentación de 10 Amperios incorporado, compatible con la mayoría de los controladores para un control flexible de encendido/apagado de la salida. La alimentación AC120V para cada receptáculo puede ser controlada directamente a través de controladores como Arduino, Raspberry Pi, ESP32, MCU, PLC, etc., simplificando el cableado y facilitando el mantenimiento. 2, Terminal de control: El terminal de control y el relé están eléctricamente aislados por un optoacoplador. Soporta una amplia gama de señales de control AC y DC, desde AC 8V-150V hasta DC 3V-120V. Compatible con GPIOs de Arduino, Raspberry Pi, ESP32, MCU, PLC, etc. Soporta tipos de puertos de salida PLC, incluyendo positivo común (NPN/Sink) y negativo común (PNP/Source). 3, Presenta receptáculos AC NEMA 5-15R de 3 clavijas con conexión a tierra estándar de EE. UU. con carcasa metálica reforzada para mayor estabilidad. 4, Bloque de terminales de tornillo de entrada dual, capaz de extenderse como fuente de entrada para otros dispositivos. Calificado para 30 Amperios, con un paso de 6.35mm (0.25"), rango de cable de 26 - 10AWG (4.0mm), longitud de despojo de 8mm, y tornillos métricos M3. 5, Equipado con un protector de sobrecarga de disyuntor térmico de palanca reiniciable, calificado para 15 Amperios. Incluye un indicador rojo incorporado y soporta el control manual de todas las salidas de receptáculo. 6, Fabricado con nylon ignífugo de alta calidad, el soporte de montaje en riel DIN admite anchos de riel de 35mm, 32mm o 15mm. Incluye un par de soportes adaptadores de montaje de riel DIN a pared para instalación en pared o panel de madera. 7, Certificado para seguridad con bloques de terminales certificados UL, CE y CQC, PCB certificado UL 94-V0, soporte de montaje en riel DIN certificado UL/CE, protector de sobrecarga certificado UL, y receptáculos AC NEMA 5-15R certificados UL/CE. Especificaciones eléctricas: Voltaje de alimentación AC: 85 - 135VAC. Corriente nominal del bloque de terminales: 30 Amperios. Corriente nominal del protector de sobrecarga: 15 Amperios. Corriente nominal de salida de cada receptáculo AC: 10 Amperios. Corriente nominal total de salida de todos los receptáculos AC: 15 Amperios (versión de 1 canal 10 Amperios). Señal de control (para AC): Relé encendido 8-150 VAC. Relé apagado 0-1 VAC. Corriente 1.7mA/8V, 1.9mA/12V, 2.3mA/24V, 2.9mA/48V, 4.5mA/115v, 5mA/150V. Señal de control (para DC): Relé encendido 3-120 VDC. Relé apagado 0-1 VDC. Corriente 0.9mA/3V, 1.0mA/5V, 1.2mA/12V, 1.3mA/24V, 1.6mA/48V, 3.0mA/120V. Bloque de terminales de entrada AC: Paso 6.35mm (0.25"), rango de cable 26 - 10AWG (4.0mm), longitud de despojo 8mm, tornillo - métrico M3. Bloque de terminales de entrada de control: Paso 5.08mm (0.2"), rango de cable 26 - 12AWG (2.5mm), longitud de despojo 7mm, tornillo - métrico M2.5.

Características destacadas

• Módulo de Salida de Relé IoT de 1 Canal de Alimentación AC. Cada receptáculo cuenta con un relé de alimentación de 10 Amperios incorporado, compatible con la mayoría de los controladores para un control flexible de encendido/apagado de la salida. La alimentación AC120V para cada receptáculo puede ser controlada directamente a través de controladores como Arduino, Raspberry Pi, ESP32, MCU, PLC, etc., simplificando el cableado y facilitando el mantenimiento.
• Terminal de control: El terminal de control y el relé están eléctricamente aislados por un optoacoplador. Soporta una amplia gama de señales de control AC y DC, desde AC 8V-150V hasta DC 3V-120V. Compatible con GPIOs de Arduino, Raspberry Pi, ESP32, MCU, PLC, etc. Soporta tipos de puertos de salida PLC, incluyendo positivo común (NPN/Sink) y negativo común (PNP/Source).
• Presenta receptáculos AC NEMA 5-15R de 3 clavijas con conexión a tierra estándar de EE. UU. con carcasa metálica reforzada para mayor estabilidad.
• Bloque de terminales de tornillo de entrada dual, capaz de extenderse como fuente de entrada para otros dispositivos. Calificado para 30 Amperios, con un paso de 6.35mm (0.25"), rango de cable de 26 - 10AWG (4.0mm), longitud de despojo de 8mm, y tornillos métricos M3.
• Equipado con un protector de sobrecarga de disyuntor térmico de palanca reiniciable, calificado para 15 Amperios. Incluye un indicador rojo incorporado y soporta el control manual de todas las salidas de receptáculo.
• Fabricado con nylon ignífugo de alta calidad, el soporte de montaje en riel DIN admite anchos de riel de 35mm, 32mm o 15mm. Incluye un par de soportes adaptadores de montaje de riel DIN a pared para instalación en pared o panel de madera.
• Certificado para seguridad con bloques de terminales certificados UL, CE y CQC, PCB certificado UL 94-V0, soporte de montaje en riel DIN certificado UL/CE, protector de sobrecarga certificado UL, y receptáculos AC NEMA 5-15R certificados UL/CE.

Modelo de esta publicación

• Modelo: D-1583TL

Especificaciones técnicas

• Modelo: D-1583TL
• Fabricante: CZH-LABS
• Número de modelo del artículo: D-1583TL
• Peso: 0.22 kg
• Dimensiones: Ancho: 9.91 cm, Alto: 9.8 cm, Profundidad: 7.29 cm
