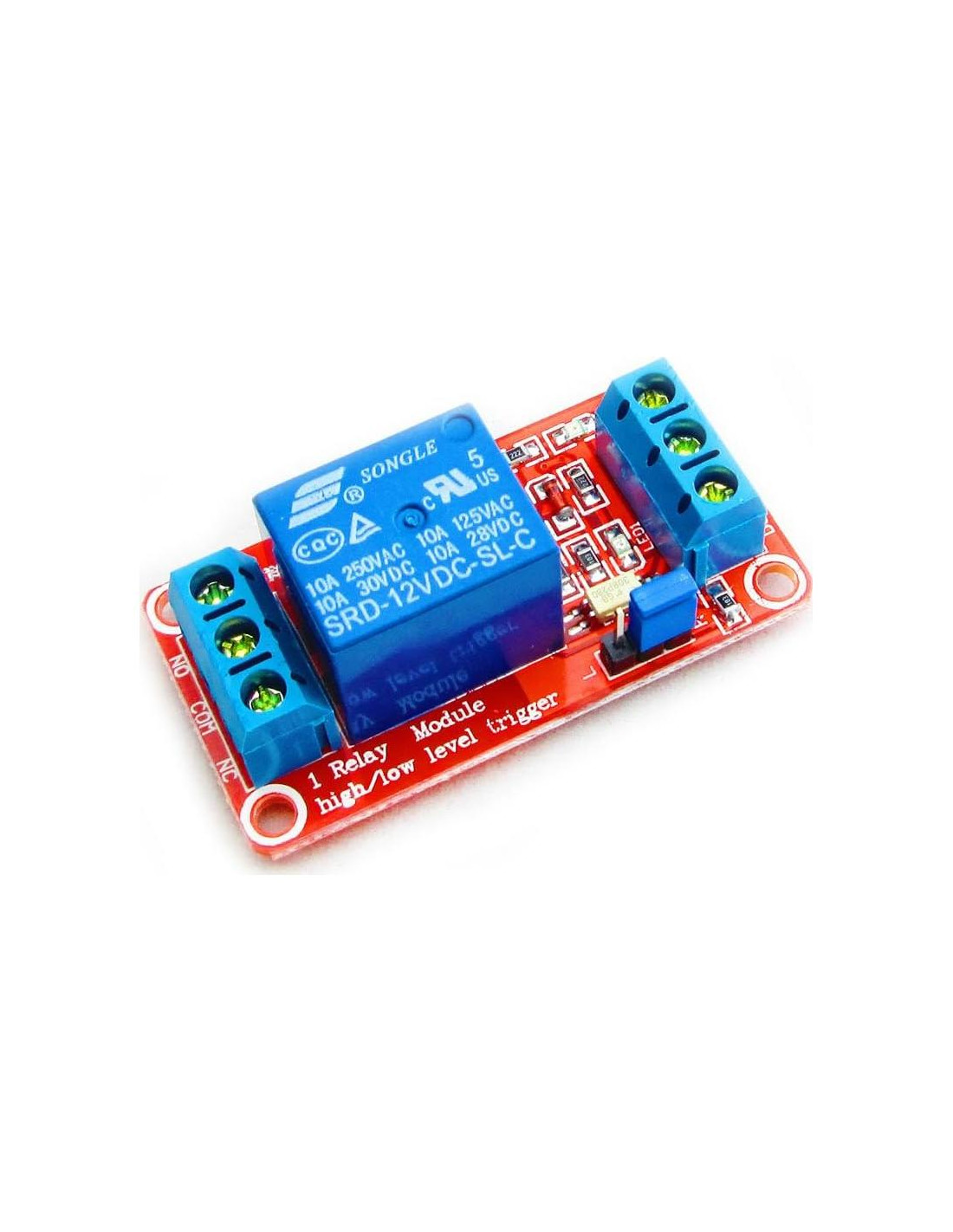

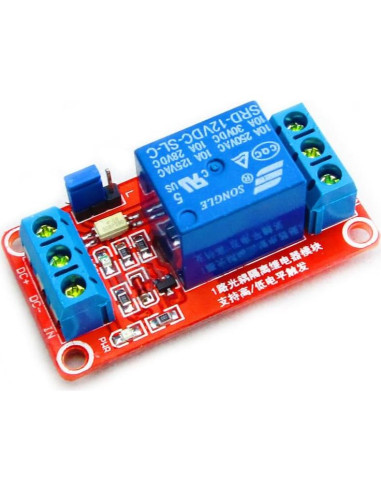

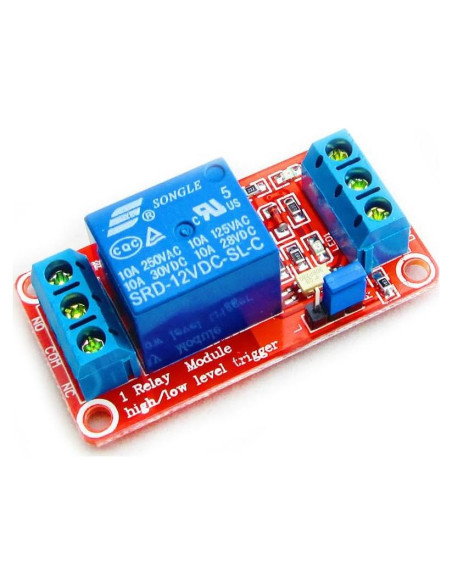

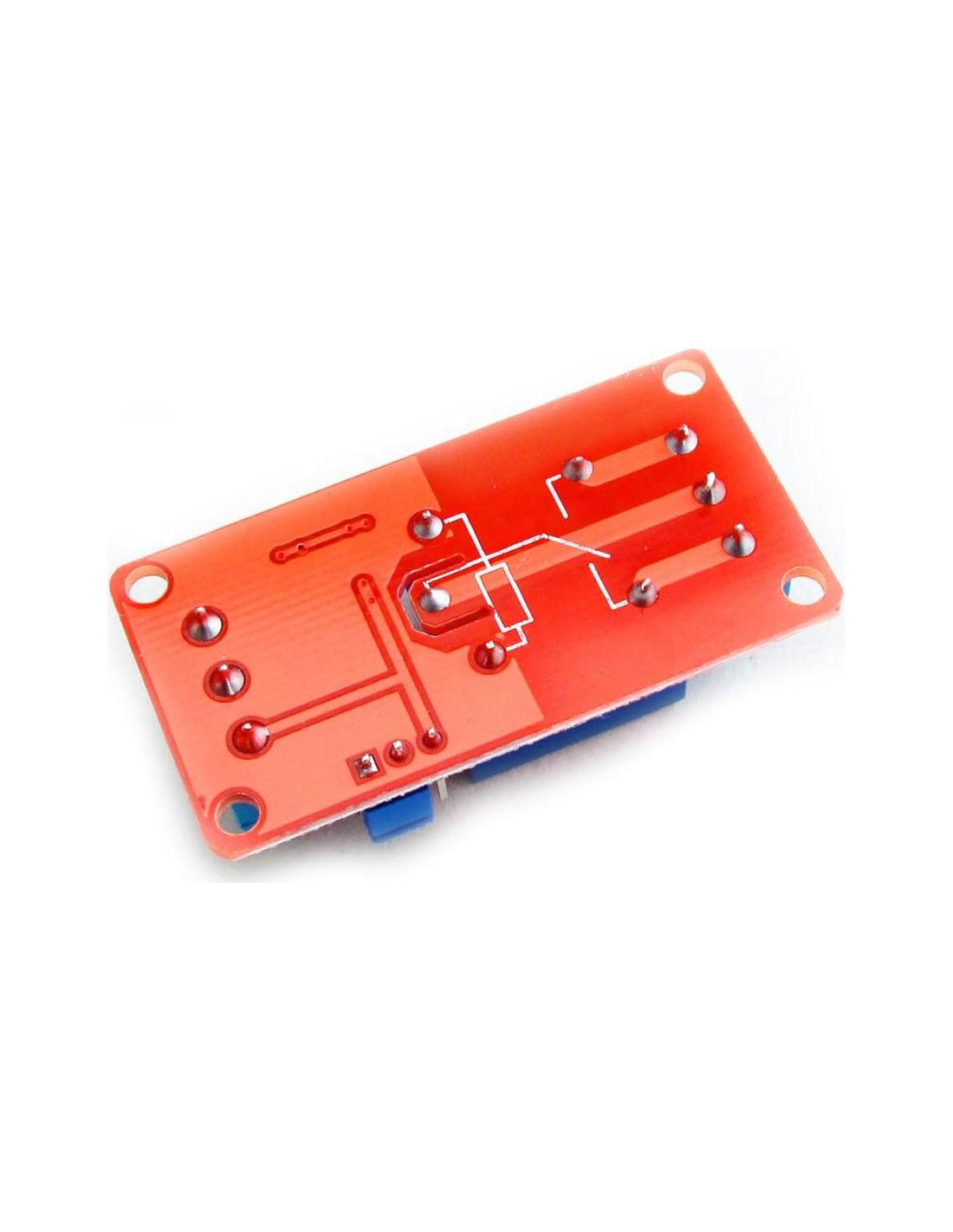

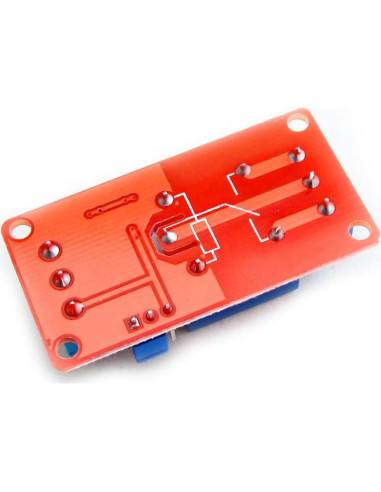

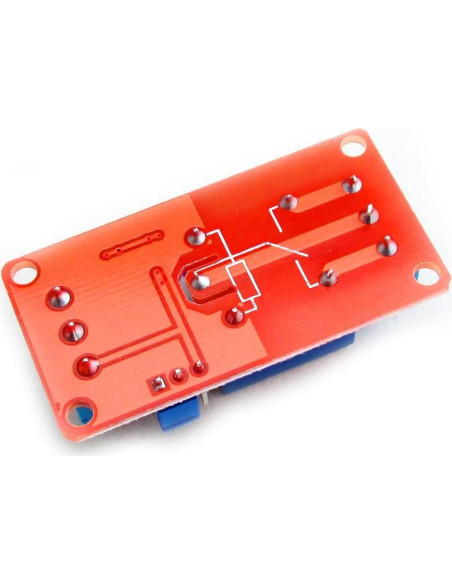

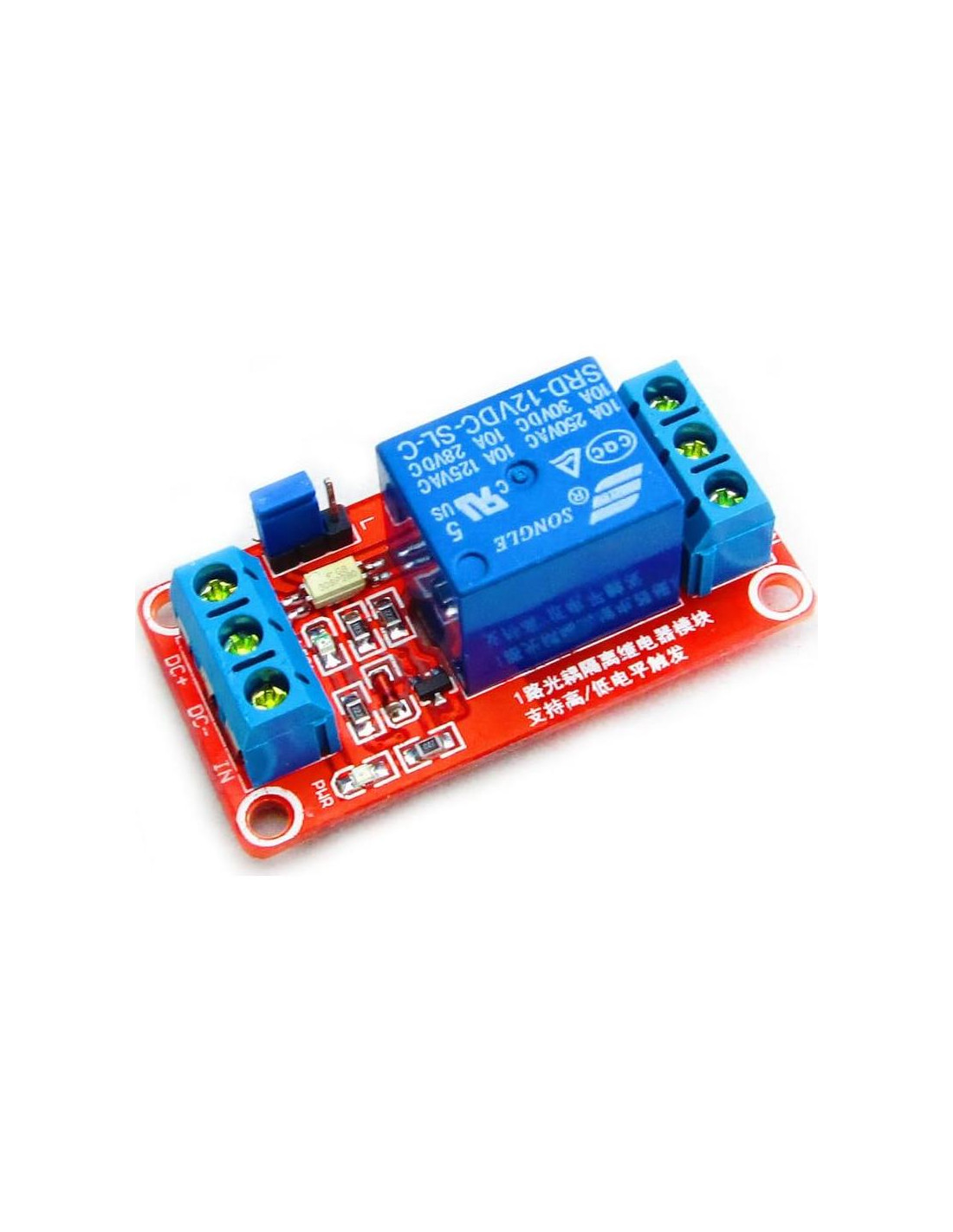

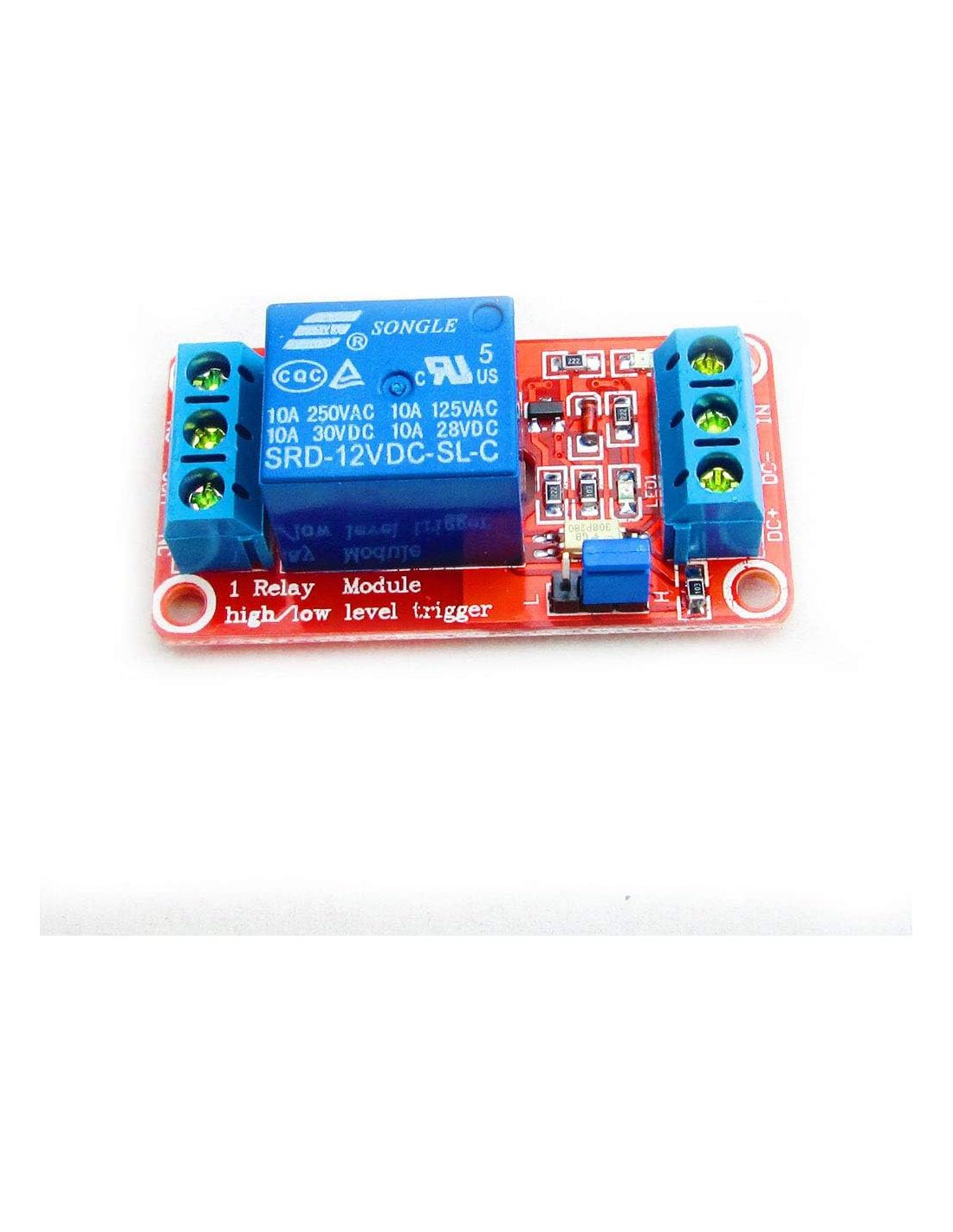

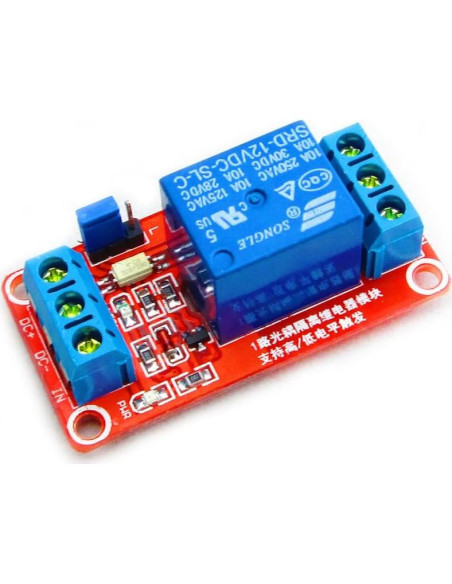

Módulo de Relé 1 Canal 12V HiLetgo con Aislamiento Optoacoplador

Descripción del módulo: Tamaño del módulo: 50mm * 26mm * 18.5mm (L * W * H) Con cuatro agujeros de tornillo fijos, agujeros de 3.1mm, separación de 44.5mm * 20.5mm Indicador de alimentación (verde), Indicador de estado del relé (rojo) Interfaz: Entrada: VCC: Suministro de energía del relé + GND: Suministro de energía del relé - IN: Entrada de disparo de señal (Señal de Nivel Alto o Bajo, seleccionar mediante jumper) Salida: NO: Relé normalmente abierto. COM: Pin común del relé NC: Relé normalmente cerrado. Paquete incluido: 1* Módulo de Relé de 1 Canal 12V con Aislamiento Optoacoplador Cómo proporcionar un apagado automático para Prusa i3 Mk2S? 1. Conéctalo en paralelo con el interruptor de alimentación. 2. Usa la alimentación del ventilador del hotend como disparador. 3. Cuando realices una impresión larga, enciende la impresora y cuando el ventilador del hotend se encienda (a unos 50C) puedes apagar el interruptor de alimentación. 4. La impresora continúa funcionando hasta que la impresión se complete y el hotend se enfríe por debajo de 50C. En ese momento, el relé ya no está alimentado y la impresora se apaga sola.

Características destacadas

• El módulo utiliza un relé genuino de alta calidad, interfaz normalmente abierta carga máxima: AC 250V / 10A, DC 30V / 10A
• Usando aislamiento de chip optoacoplador, fuerte capacidad de conducción, rendimiento estable; corriente de disparo 5mA
• El módulo se puede configurar mediante jumper para disparo alto o bajo
• Diseño tolerante a fallos, incluso si la línea de control se rompe, el relé no se moverá
• El diseño de la interfaz es de naturaleza humana, todas las interfaces están disponibles a través de un terminal de conexión directa, muy conveniente

Especificaciones técnicas

• Tamaño: Pequeño
• Marca: HiLetgo
• Color: Rojo
• Voltaje de bobina: 12 Voltios
• Tipo de contacto: Normalmente Abierto, Normalmente Cerrado
• Fabricante: HiLetgo
• Tipo de material: plomo
• Tipo de montaje: Montaje con tornillo
• Tipo de conector: Terminales de conexión
• Clasificación de corriente: 10 Amperios
• Modo de operación: Automático
• Material de contacto: Plata
• Número de modelo del artículo: 3-01-0341
• Especificación cumplida: Vcc
• Clasificación de corriente de contacto: 10 Amperios
• Número de parte del fabricante: 3-01-0341
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 250 Voltios
• Voltaje mínimo de conmutación: 12 Voltios (DC)
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 3.61 cm, Alto: 5.08 cm, Profundidad: 1.91 cm
