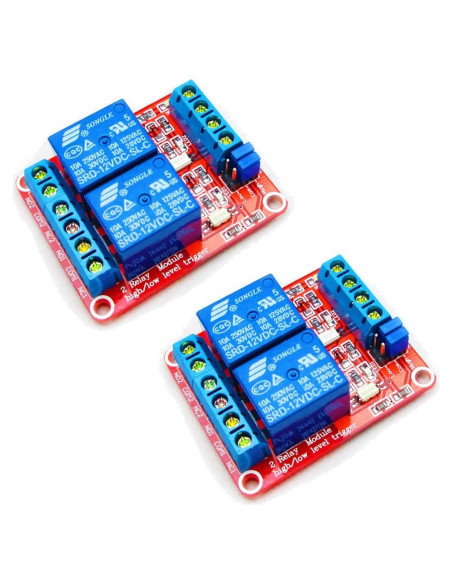

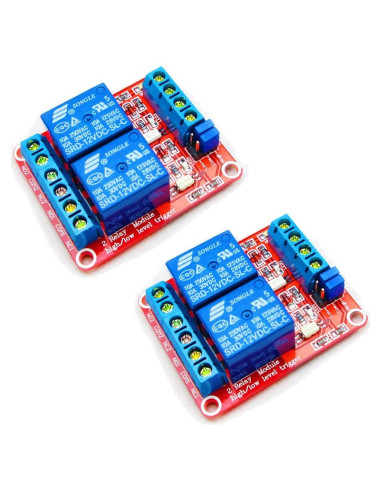

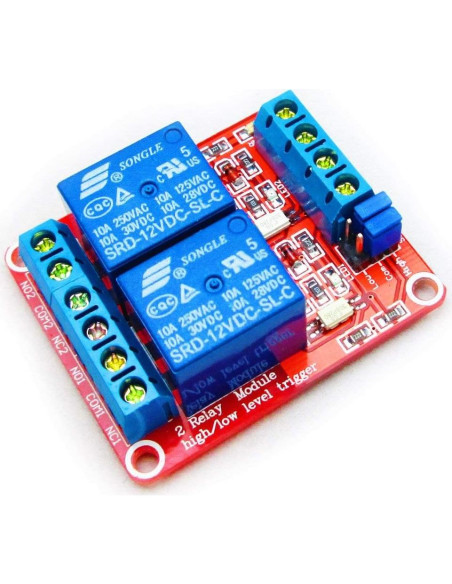

Módulo de Relé 2 Canales HiLetgo DC 12V Aislado 10A

Descripción : 1. El módulo utiliza relé de calidad genuina, interfaces normalmente abiertas Carga máxima : AC 250V/10A, DC 30V/10A; 2. El indicador de alimentación (verde), indicador de estado del relé (rojo) 3. Tamaño del módulo : 50mm * 26mm * 18.5mm (L * W * H) 4. Tiene cuatro agujeros para tornillos de montaje, agujero 3.1mm, 44.5mm * 20.5mm de distancia entre agujeros Interfaz del Módulo: 1. DC +: suministro de energía positivo DC 12V 2. DC-: conexión de energía negativa 3. IN1: señal de 1 canal para activar el final, puedes establecer un control de relé de nivel alto o bajo 4. IN2: señal de 2 canales para activar el final, puedes establecer un control de relé de nivel alto o bajo Salidas del Relé: 1. NO1: Después de un relé interfaces normalmente abiertas, relé antes flotante, cortocircuito con COM1 2. COM1: interfaz común de 1 relé 3. NC1: puerto normalmente cerrado de 1 relé, COM1 relé cortocircuito antes y después de la activación vacío 4. NO2: interfaz de relé normalmente abierta, el relé antes flotante, cortocircuito con COM2 5. COM2: 2 interfaz común de relé 6. NC2: interfaz de relé normalmente cerrada de 2 relés cortocircuito frente y COM2, activación vacío Nota: Este relé será activado por DC 12V, no se puede activar con la señal de arduino a 5V. Paquete Incluido: 2*DC 12V Módulo de Relé de 2 Canales con Optoacoplador Aislado Disparo de Nivel Alto y Bajo

Características destacadas

• Se puede establecer un disparo de nivel alto o bajo con un jumper, para satisfacer la demanda de más aplicaciones de disparo;
• Con aislamiento óptico de parche, fuerte capacidad de conducción y rendimiento estable;
• El módulo puede ser activado por un disparo de nivel alto o bajo mediante un ajuste de jumper;
• Diseño de interfaz humano, todas las interfaces se pueden conectar directamente a través de terminales de cableado, muy conveniente;
• Diseño a prueba de fallos, incluso si la línea de control está rota, el relé no funcionará;

Especificaciones técnicas

• Tamaño: Pequeño
• Marca: HiLetgo
• Color: Rojo
• Potencia: 50
• Voltaje de bobina: 12 Voltios
• Tipo de contacto: Normalmente Abierto
• Fabricante: HiLetgo
• Tipo de material: FR4
• Tipo de montaje: Montaje en PCB
• Tipo de conector: Tornillo
• Clasificación de corriente: 10 Amperios
• Modo de operación: Manual
• Material de contacto: Plata
• Número de modelo del artículo: 3-01-0342
• Clasificación de corriente de contacto: 10 Amperios
• Número de parte del fabricante: 3-01-0342
• Corriente máxima de conmutación: 10 Amperios
• Voltaje máximo de conmutación: 250 Voltios
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 4.06 cm, Alto: 2.54 cm, Profundidad: 1.83 cm
