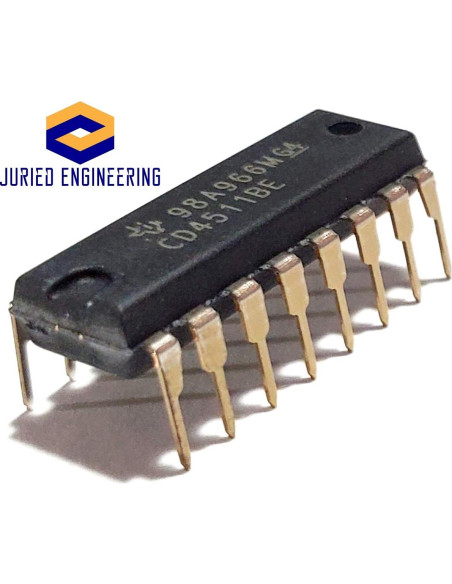

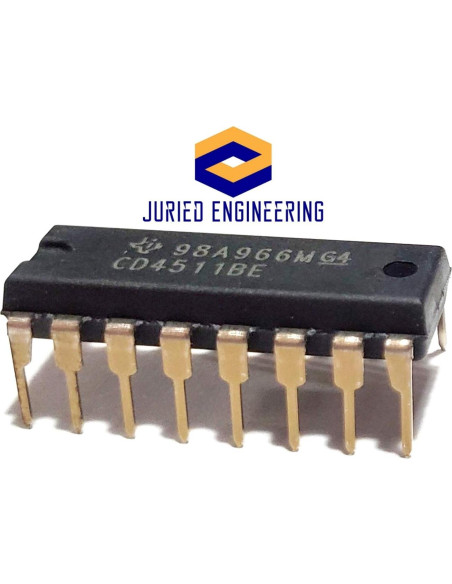

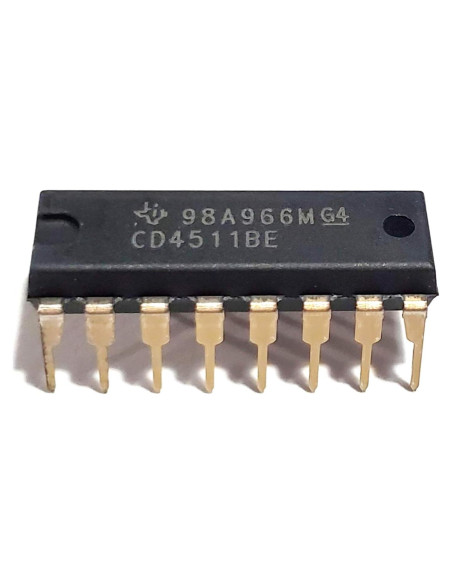

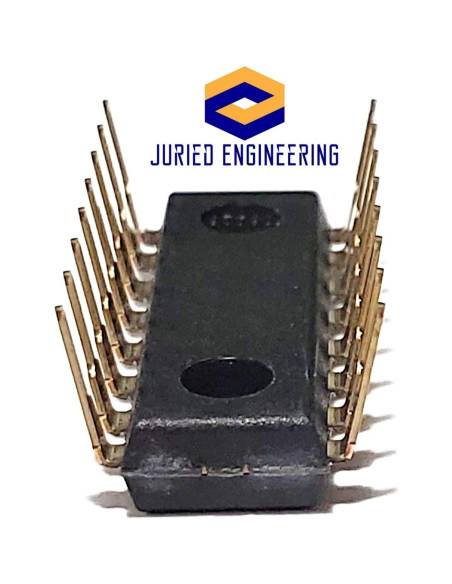

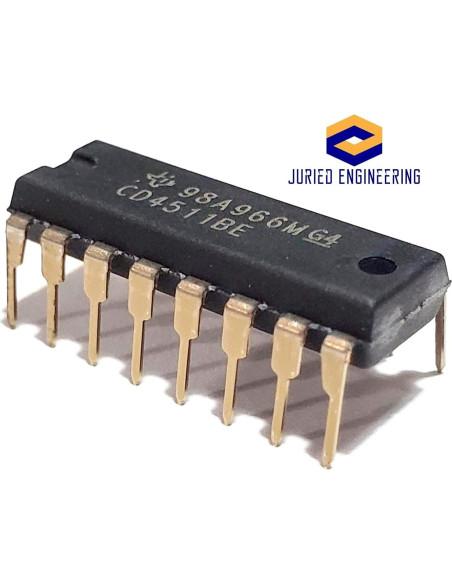

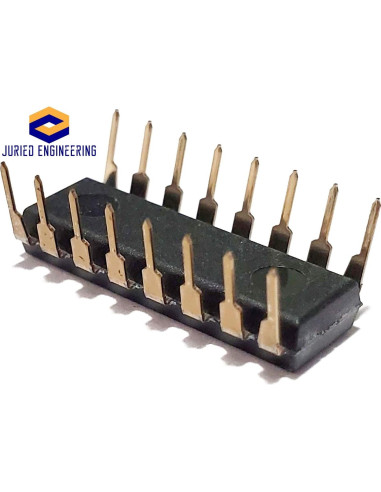

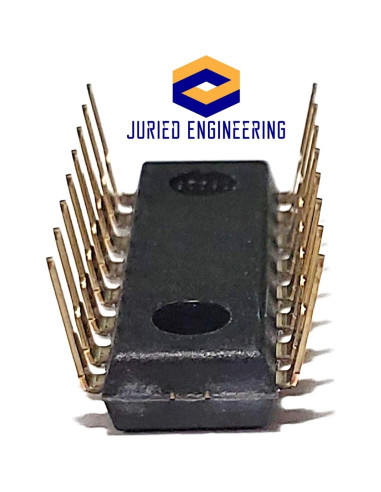

Los tipos CD4511B son controladores de decodificador de latch BCD-a-7-segmento construidos con lógica CMOS y dispositivos de salida de transistor bipolar n-p-n en una sola estructura monolítica. Estos dispositivos combinan la baja disipación de potencia en reposo y las altas características de inmunidad al ruido de RCA CMOS con transistores de salida bipolares n-p-n capaces de suministrar hasta 25 mA. Esta capacidad permite que los tipos CD4511B controlen LED y otras pantallas directamente. Se proporcionan entradas de Prueba de Lámpara (LT), Borrado (BL) y Habilitación de Latch o Strobe para probar la pantalla, apagarla o modular su intensidad, y almacenar o activar un código BCD, respectivamente. Se pueden multiplexar y mostrar varias señales diferentes cuando se utiliza un circuito de multiplexión externo.

Características destacadas

• Los tipos CD4511B son controladores de decodificador de latch BCD-a-7-segmento construidos con lógica CMOS y dispositivos de salida de transistor bipolar n-p-n en una sola estructura monolítica
• Alta capacidad de suministro de salida............hasta 25 mA, Entradas de latch para almacenamiento de código BCD, Capacidad de Prueba de Lámpara y Borrado
• Salidas de 7 segmentos borradas para códigos de entrada BCD > 1001
• 100% probado para corriente en reposo a 20 V, Corriente de entrada máxima de 1 A a 18 V, en todo el rango de temperatura del paquete, 100 nA a 18 V y 25C, calificaciones paramétricas de 5-V, 10-V y 15-V
• Ejemplos de Aplicaciones: Controlando pantallas LED de cátodo común, Multiplexión con pantallas LED de cátodo común, Controlando pantallas incandescentes, Controlando pantallas fluorescentes de bajo voltaje

Especificaciones técnicas

• Fabricante: TI
• Número de modelo del artículo: CD4511BE
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.63 cm, Alto: 10.63 cm, Profundidad: 10.63 cm
