Sensor de Nivel de Agua Sin Contacto Taidacent Y26-V 12V

Descripción

Modelo de producto: XKC-Y26-V
Voltaje de suministro (Vin): DC 5-24V
Modo de salida: Alto y bajo nivel
Corriente eléctrica: 5mA
El voltaje de salida (alto nivel): Vin; El voltaje de salida (bajo nivel): 0V; La corriente de salida: <100mA
Tiempo de respuesta: 500mS
Temperatura de trabajo: -20~85C
Sensibilidad del sensor
Diámetro exterior del tubo D(mm) D<100, Grosor de la pared del contenedor o del tubo L(mm) 20+/-2; Diámetro exterior del tubo D(mm) 100>D>80, Grosor de la pared del contenedor o del tubo L(mm) 15 +/- 2; Diámetro exterior del tubo D(mm) 80>D>60, Grosor de la pared del contenedor o del tubo L(mm) 12 +/-1.5; Diámetro exterior del tubo D(mm) 60>D>40, Grosor de la pared del contenedor o del tubo L(mm) 7 +/-1.0; Diámetro exterior del tubo 40>D>30, Grosor de la pared del contenedor o del tubo L(mm) 5 +/-1.0; Diámetro exterior del tubo D(mm) 30>D>20, Grosor de la pared del contenedor o del tubo L(mm) 3 +/-1.0; Diámetro exterior del tubo D(mm) 20>D>10, Grosor de la pared del contenedor o del tubo L(mm) 1.5 +/-0.5
Rango de diámetro de tubo aplicable: >10mm
Precisión del nivel de líquido: +/-1.5mm
Humedad: 5%~100%
Material: PC V0 Material ignífugo
Rendimiento a prueba de agua: IP65
La altura del nivel de líquido detectado está relacionada con la sensibilidad del sensor. Cuanto mayor sea la sensibilidad, menor será el nivel de líquido detectado.
Nota: El nivel de líquido se detecta en los bordes superior e inferior del sensor, lo cual es normal.
La hoja de inducción se puede pegar firmemente al tubo con un pegamento fuerte, o se puede apretar con el tubo con una brida de nylon. Intente evitar partes metálicas y otros lugares donde se instale la sonda, para no afectar la detección. Tubos hechos de materiales no metálicos con superficie lisa, grosor uniforme, material ajustado y buen rendimiento de aislamiento; como tubos de vidrio, tubos de plástico, tubos de PC/PVC/PPR, tubos de cerámica no absorbentes, tubos de acrílico, tubos de goma, etc. o sus compuestos hechos de materiales.
Si el sensor de nivel de líquido sin contacto no puede detectar o el nivel de líquido detectado es demasiado alto desde el sensor Y26. El botón de sensibilidad se puede ajustar con un destornillador pequeño, y hay dos métodos de configuración:
1. Ajuste de baja sensibilidad: gire en sentido antihorario para aumentar la sensibilidad.
2. Ajuste de alta sensibilidad: gire en sentido horario para disminuir la sensibilidad.
1. Cuando la línea negra está suspendida, es salida positiva:
Cuando se detecta líquido, el transistor se corta y emite un nivel alto, y el relé no se activa cuando está apagado,
Cuando no se detecta líquido, el transistor se activa y emite un nivel bajo, y el relé se energiza y se cierra;
2. Cuando el cable negro está conectado a tierra (conectado al polo negativo de la fuente de alimentación 0V), es una salida inversa:
Cuando se detecta líquido, el transistor se activa y emite un nivel bajo, y el relé se energiza y se cierra;
Cuando no se detecta líquido, el transistor se corta y emite un nivel alto, y el relé no se activa cuando está apagado;

Características destacadas

• El sensor de nivel de líquido sin contacto inteligente utiliza tecnología avanzada de procesamiento de señales y un chip de procesamiento de señales de alta velocidad para superar la influencia del grosor de la pared del contenedor y realizar la verdadera detección sin contacto del nivel de líquido en el contenedor cerrado.

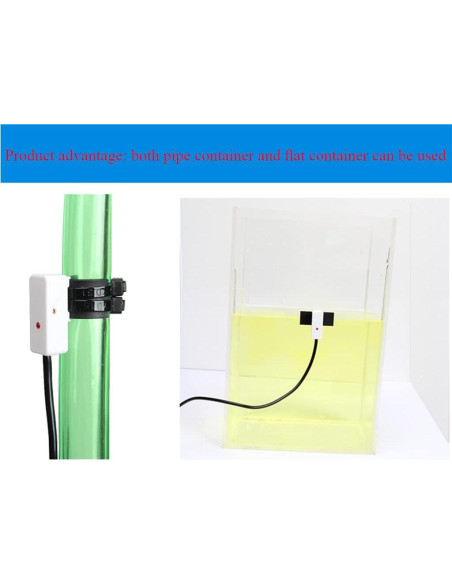

• El sensor de nivel de líquido (sonda) se instala por encima y por debajo de la pared exterior del contenedor a probar (las posiciones alta y baja del nivel de líquido). El contenedor no metálico no necesita ser abierto, y la instalación es simple y no afecta la producción.
• Se puede detectar el nivel de líquido de diversas sustancias tóxicas, ácidos fuertes, álcalis fuertes y varios líquidos en el contenedor cerrado a alta presión.
• Se requiere que el líquido a probar sea eléctricamente conductor, la superficie de contacto no es metálica, y el tubo es fácil de instalar y se puede utilizar ampliamente.
• Salida de alto y bajo nivel: Si hay inducción, la salida es de alto nivel; sin inducción, la salida es de bajo nivel. Diseñado especialmente para la detección del nivel de líquido en tubos no metálicos.

Especificaciones técnicas

• Voltaje: 12 Voltios
• Material: plástico
• Número de parte: DJL-Y26-V
• Fabricante: Taidacent
• Número de modelo del artículo: Y26-V
• Baterías incluidas: No
• Baterías requeridas: No
• Sistema de medición: Métrico
• Descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.9 cm, Alto: 7.5 cm, Profundidad: 2 cm
