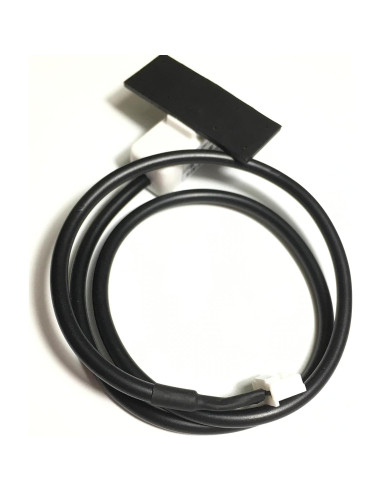

Sensor de Nivel de Líquido Sin Contacto Taidacent Y26-NPN 5-12V

Modelo de producto: XKC-Y26-NPN
Voltaje de suministro (Vin): DC 5-12V
Modo de salida: Cantidad de interruptores (pulso alto efectivo)
Corriente eléctrica: 5mA
El voltaje de salida (pulso alto): Vin; El voltaje de salida (pulso bajo): 0V; La corriente de salida: <100mA
Tiempo de respuesta: 500mS
Temperatura de trabajo: -20~85C
Sensibilidad del sensor
Diámetro exterior del tubo D(mm) D<100, Grosor de la pared del contenedor o del tubo L(mm) 20+/-2; Diámetro exterior del tubo D(mm) 100>D>80, Grosor de la pared del contenedor o del tubo L(mm) 15 +/- 2; Diámetro exterior del tubo D(mm) 80>D>60, Grosor de la pared del contenedor o del tubo L(mm) 12 +/-1.5; Diámetro exterior del tubo D(mm) 60>D>40, Grosor de la pared del contenedor o del tubo L(mm) 7 +/-1.0; Diámetro exterior del tubo 40>D>30, Grosor de la pared del contenedor o del tubo L(mm) 5 +/-1.0; Diámetro exterior del tubo D(mm) 30>D>20, Grosor de la pared del contenedor o del tubo L(mm) 3 +/-1.0; Diámetro exterior del tubo D(mm) 20>D>10, Grosor de la pared del contenedor o del tubo L(mm) 1.5 +/-0.5
Rango de diámetro de tubo aplicable >10mm
Precisión del nivel de líquido +/-1.5mm
Humedad 5%~100%
Material PC V0 Material ignífugo
Rendimiento a prueba de agua IP65
La altura del nivel de líquido detectado está relacionada con la sensibilidad del sensor. Cuanto mayor sea la sensibilidad, menor será el nivel de líquido detectado.
Nota: El nivel de líquido se detecta en los bordes superior e inferior del sensor, lo cual es normal.

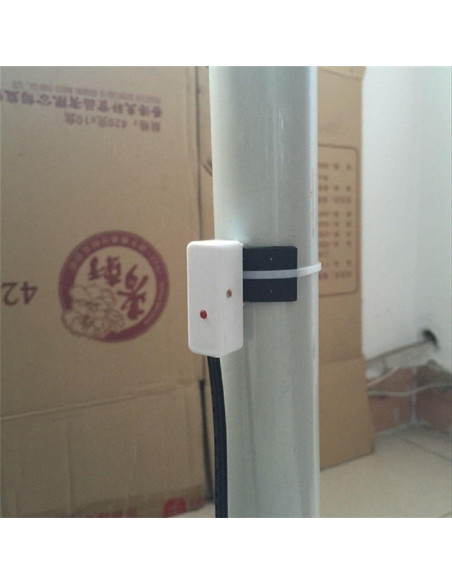

La hoja de inducción se puede pegar firmemente al tubo con un pegamento fuerte, o se puede ajustar con el tubo con una brida de nylon. Intente evitar partes metálicas y otros lugares donde se instale la sonda, para no afectar la detección. Tubos hechos de materiales no metálicos con superficie lisa, grosor uniforme, material ajustado y buen rendimiento de aislamiento; como tubos de vidrio, tubos de plástico, tubos de PC/PVC/PPR, tubos de cerámica no absorbentes, tubos de acrílico, tubos de goma, etc. o sus compuestos hechos de materiales.
Si el sensor de nivel de líquido sin contacto no puede detectar o el nivel de líquido detectado es demasiado alto desde el sensor Y26. El botón de sensibilidad se puede ajustar con un destornillador pequeño, y hay dos métodos de configuración:
1. Ajuste de baja sensibilidad: gire en sentido antihorario para aumentar la sensibilidad.
2. Ajuste de alta sensibilidad: gire en sentido horario para disminuir la sensibilidad.
1. Cuando la línea negra está suspendida, es salida normalmente abierta: Cuando se detecta líquido, el transistor se activa y se cierra, y el relé se energiza y se cierra; Cuando no se detecta líquido, el transistor se cortará y el relé no se cerrará cuando se apague la energía;
2. Cuando el cable negro está conectado a tierra (conectado al polo negativo de la fuente de alimentación 0V), es salida normalmente cerrada: Cuando se detecta líquido, el transistor se cortará y el relé no se cerrará cuando se apague la energía; Cuando no se detecta líquido, el transistor se activa y se cierra, y el relé se energiza y se cierra.

Características destacadas

• El sensor de nivel de líquido sin contacto inteligente utiliza tecnología avanzada de procesamiento de señales y un chip de procesamiento de señales de alta velocidad para superar el impacto del grosor de la pared del contenedor, lo que permite una detección precisa del nivel de líquido sin contacto en contenedores sellados.

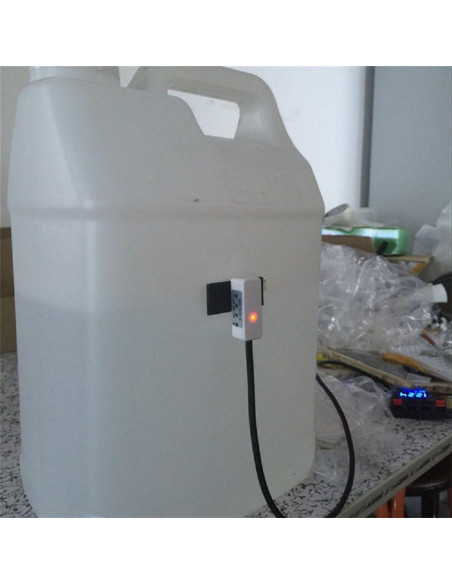

• El sensor de nivel de líquido (sonda) se instala por encima y por debajo de la pared exterior del contenedor a probar (las posiciones alta y baja del nivel de líquido). El contenedor no metálico no necesita ser abierto, y la instalación es simple y no afecta la producción.
• Se puede detectar el nivel de líquido de diversas sustancias tóxicas, ácidos fuertes, álcalis fuertes y varios líquidos en el contenedor cerrado a alta presión.
• Se requiere que el líquido a probar sea eléctricamente conductor, la superficie de contacto no es metálica, y el tubo es fácil de instalar y se puede utilizar ampliamente.
• Salida NPN: Si hay inducción, la salida es de bajo nivel; sin inducción, desconectado

Especificaciones técnicas

• Material: plástico
• Número de parte: DJL-Y26-NPN
• Fabricante: Taidacent
• Número de modelo del artículo: Y26-NPN
• Baterías incluidas: No
• Baterías requeridas: No
• Sistema de medición: Métrico
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 8.89 cm, Profundidad: 1.27 cm
