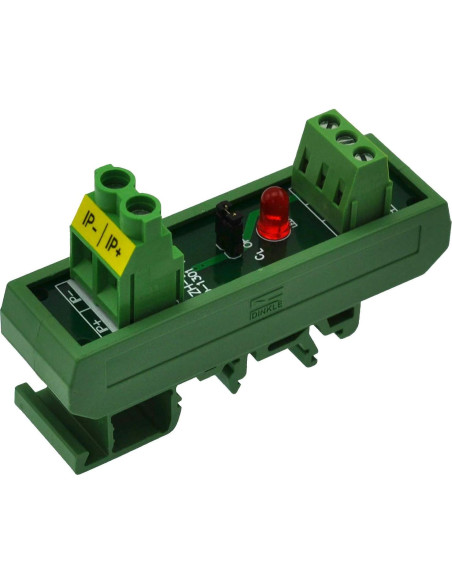

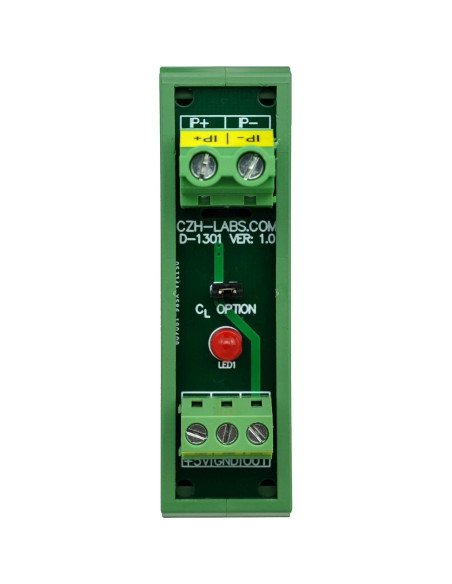

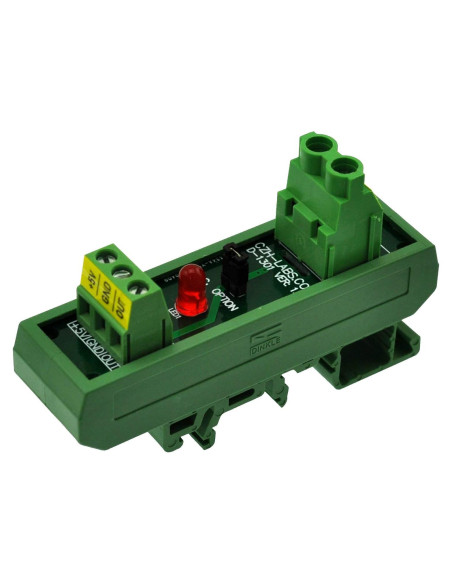

Módulo Sensor Corriente AC/DC DINKLE Montaje Riel DIN 20A

Hoja de datos: 1, El diseño del artículo se basa en el IC ACS712. El artículo proporciona soluciones económicas y precisas para la detección de corriente AC o DC en sistemas industriales, comerciales y de comunicaciones. Las aplicaciones típicas incluyen control de motores, detección y gestión de carga, fuentes de alimentación conmutadas y protección contra sobrecorriente. 2, Voltaje de operación: Regulada 5VDC. Corriente de operación: 20mA(máx). Corriente máxima de carga: +/-5Amp, +/-20Amp y +/-30Amp seleccionable. Ancho de banda de frecuencia de carga: DC ~ 80 kHz. Voltaje de aislamiento mínimo: 2.1 kV(RMS). Voltaje de salida proporcional a las corrientes AC o DC. Indicador LED para la fuente de alimentación +5V. Opción de jumper de pin para el capacitor de salida de señal. 3, Bloque de terminal de carga: Paso 7.62mm/0.3" (7.62mm), Longitud de tira 8mm, Tornillos - M3, acero, Cr3+ Zn recubierto, Encabezado de pin y jaula - Latón, Rango de cable 26AWG ~ 10AWG / 4mm cuadrado, Voltaje nominal 300V, corriente nominal 30Amp. Bloque de terminal de alimentación y señal: paso 5.0mm/0.197" (5.0mm), longitud de tira 7mm, tornillos - M2.5, acero, Cr3+ Zn recubierto, encabezado de pin y jaula - latón, Rango de cable 28AWG ~ 12AWG / 2.5mm cuadrado. Voltaje nominal 300V, corriente nominal 10Amp. 4, Material de nylon ignífugo de alta calidad de Taiwán DINKLE, soporte de montaje en riel DIN Slim, puede soportar rieles de ancho 35 / 32 / 15mm. Parámetros eléctricos: Corriente máxima de carga: +/-5Amp, +/-20Amp y +/-30Amp seleccionable. Ancho de banda de frecuencia de carga: DC ~ 80 kHz. Voltaje de aislamiento mínimo: 2.1 kV(RMS). Voltaje de operación: Regulada 5VDC. Corriente de operación: 20mA(máx).

Características destacadas

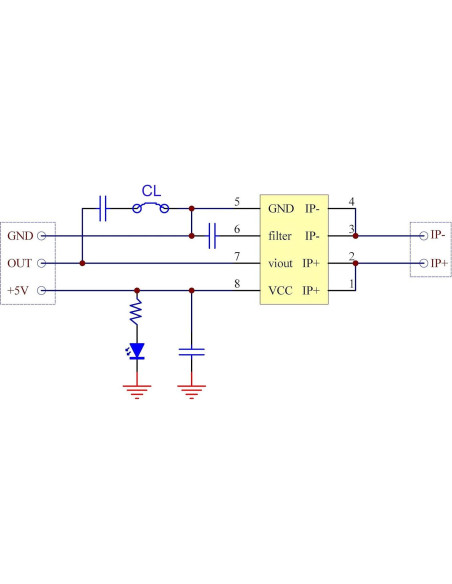

• El diseño del artículo se basa en el IC ACS712. El artículo proporciona soluciones económicas y precisas para la detección de corriente AC o DC en sistemas industriales, comerciales y de comunicaciones. Las aplicaciones típicas incluyen control de motores, detección y gestión de carga, fuentes de alimentación conmutadas y protección contra sobrecorriente.
• Voltaje de operación: Regulada 5VDC. Corriente de operación: 20mA(máx). Corriente máxima de carga: +/-5Amp, +/-20Amp y +/-30Amp seleccionable. Ancho de banda de frecuencia de carga: DC ~ 80 kHz. Voltaje de aislamiento mínimo: 2.1 kV(RMS). Voltaje de salida proporcional a las corrientes AC o DC. Indicador LED para la fuente de alimentación +5V. Opción de jumper de pin para el capacitor de salida de señal.
• Bloque de terminal de carga: Paso 7.62mm/0.3" (7.62mm), Longitud de tira 8mm, Tornillos - M3, acero, Cr3+ Zn recubierto, Encabezado de pin y jaula - Latón, Rango de cable 26AWG ~ 10AWG / 4mm cuadrado, Voltaje nominal 300V, corriente nominal 30Amp. Bloque de terminal de alimentación y señal: paso 5.0mm/0.197" (5.0mm), longitud de tira 7mm, tornillos - M2.5, acero, Cr3+ Zn recubierto, encabezado de pin y jaula - latón, Rango de cable 28AWG ~ 12AWG / 2.5mm cuadrado. Voltaje nominal 300V, corriente nominal 10Amp.

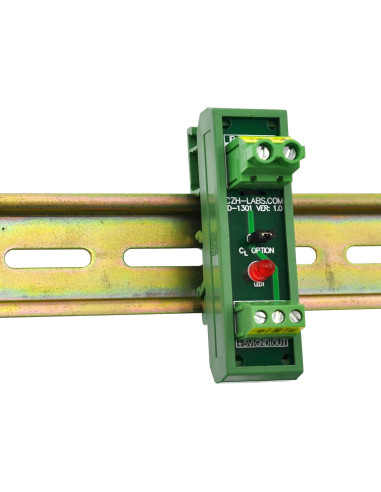

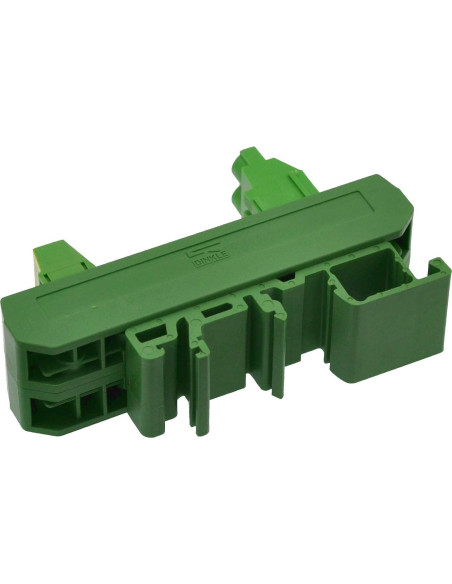

• Material de nylon ignífugo de alta calidad de Taiwán DINKLE, soporte de montaje en riel DIN Slim, puede soportar rieles de ancho 35 / 32 / 15mm.
• Hoja de datos:

Modelo de esta publicación

• Estilo: +/-20Amp

Especificaciones técnicas

• Estilo: +/-20Amp
• Fabricante: CZH-LABS
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 5.59 cm, Profundidad: 3.2 cm
