Varilla de Soldadura de Titanio TIG SÚA ERTi-1 91.44 cm 1.14 mm

Instrucciones para Soldar Titanio: El titanio se suelda generalmente utilizando las mismas técnicas que el acero inoxidable, sin embargo, el titanio requiere una limpieza de la junta de soldadura mucho mayor junto con un extenso blindaje de gas inerte. Limpieza: Muela o limpie la escala de laminado. Elimine los óxidos de superficie con Pasta Desincrustante SÚA o solución de 35% de ácido nítrico - 5% de ácido hidrofluórico a temperatura ambiente. Elimine cualquier grasa o aceite con un disolvente desengrasante no clorado, metanol, acetona o metil-etil-cetona. El aceite ligero se puede eliminar lavando con un abrasivo o detergente doméstico. Ajuste: Sujete las juntas donde sea posible. Las soldaduras de punto requieren el mismo cuidado que otras soldaduras. Equipo: Utilice una fuente de alimentación de corriente constante (DCEN) para GTAW con un contactor para el inicio y parada del arco. Iniciador de alta frecuencia para soldadura manual, antorcha GTA refrigerada por agua con lente de gas y taza de gas de 19 mm (#12), tungsteno 2% Torio, 2% Cerio, 2% Lantano o Tierra Rara. Nota: Un metal reactivo, el titanio es sensible a la fragilización por oxígeno, nitrógeno e hidrógeno. En consecuencia, el metal de soldadura fundido debe ser protegido contra la contaminación atmosférica manteniendo el gas de protección sobre la zona de soldadura hasta que se enfríe a 315.56 C.

Características destacadas

• LEA ESTO: Consulte la Imagen #2 para un número aproximado de varillas por libra. La imagen principal es solo para referencia. Estas varillas se envían en un contenedor de plástico reutilizable con una tapa que se puede usar para almacenar y transportar sus varillas de manera segura. Lea la descripción de este producto a continuación para una guía general sobre cómo soldar titanio.
• ERTi-1. El grado 1 es el grado no aleado (o Comercialmente Puro) de menor resistencia. El grado 1 se utiliza en aplicaciones donde la ductilidad es primordial, como el revestimiento explosivo, revestimientos sueltos, metal expandido y aplicaciones de embutición profunda.
• Comúnmente utilizado en aplicaciones criogénicas y petroquímicas como intercambiadores de calor de procesos químicos, recipientes a presión y sistemas de tuberías, tanques de almacenamiento electroquímicos. También se utiliza en aplicaciones electrolíticas como sustratos de ánodo recubiertos para la producción de cloro y clorato de sodio.

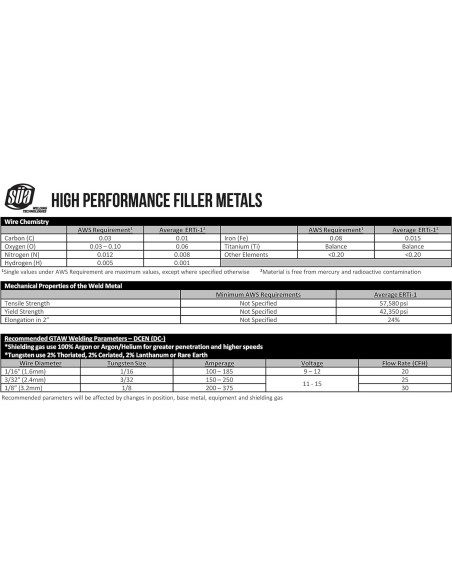

• El depósito de soldadura es dúctil y ofrece una excelente resistencia a la corrosión en entornos oxidantes. ERTi-1 es el grado más puro y es adecuado para soldar titanio grado 1, 2, 3 y 4. Estas varillas cumplen con AWS A 5.16 : ERTi-1, UNS : R50100, EN ISO 24034 : STi-0100 y DIN 1737 : SG Ti 1.
• Diámetros Disponibles: 0.89 mm, 1.14 mm, 1.59 mm, 2.38 mm y 3.18 mm - Cantidades de Paquete Disponibles: 10 Varillas, 0.45 kg y 0.91 kg - Seleccione su opción del Menú de Tamaño.

Modelo de esta publicación

• Tamaño: 1.14 mm - 0.45 kg

Especificaciones técnicas

• Tamaño: 1.14 mm - 0.45 kg
• Material: Titanio
• Número de parte: Ti1R10x45_1
• Fabricante: SÚA
• Peso: 0.45 kg
• Dimensiones: Ancho: 13.92 cm, Alto: 13.92 cm, Profundidad: 13.92 cm
