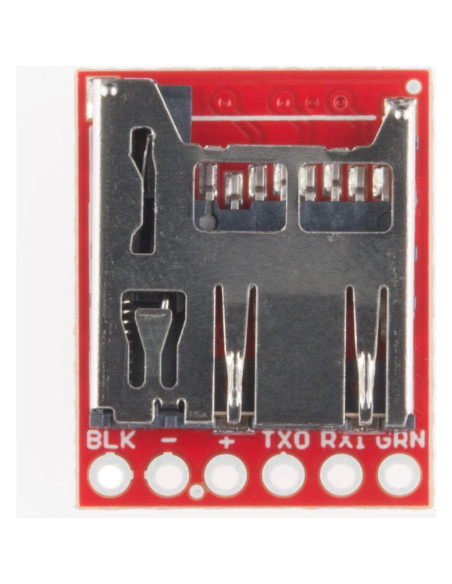

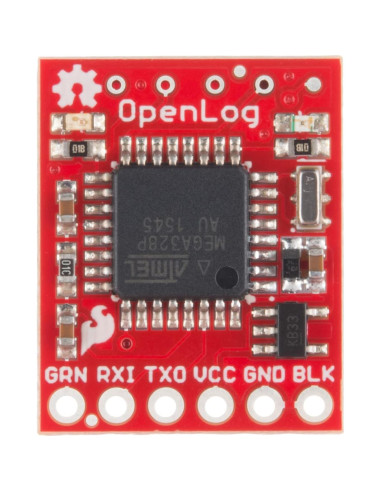

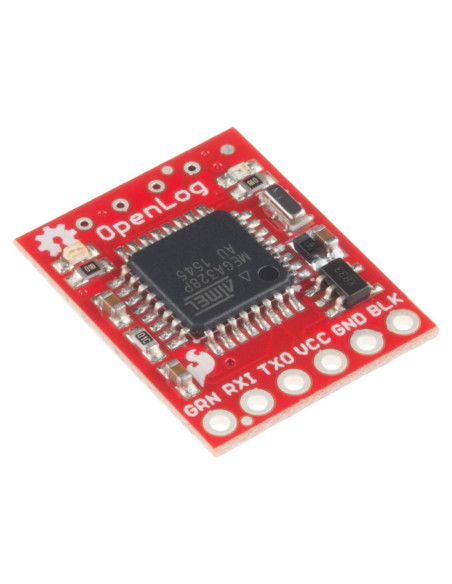

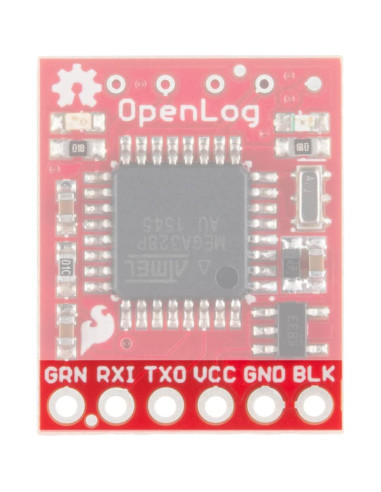

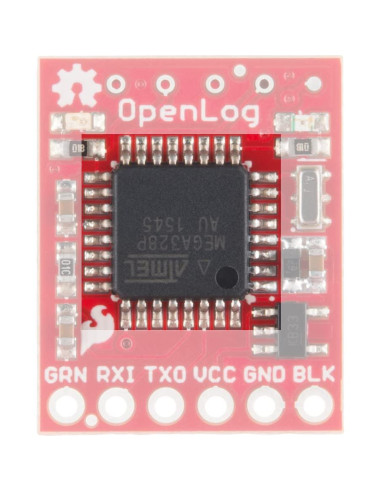

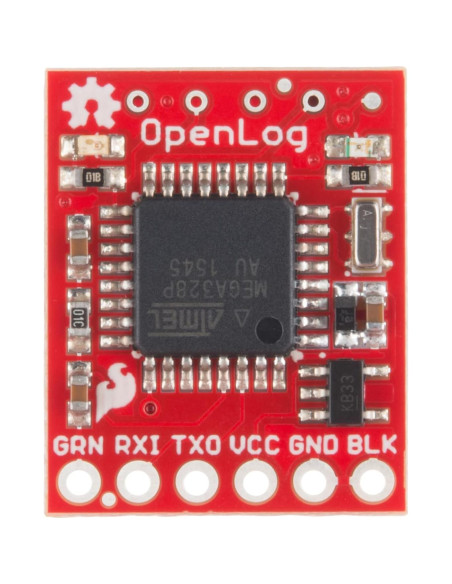

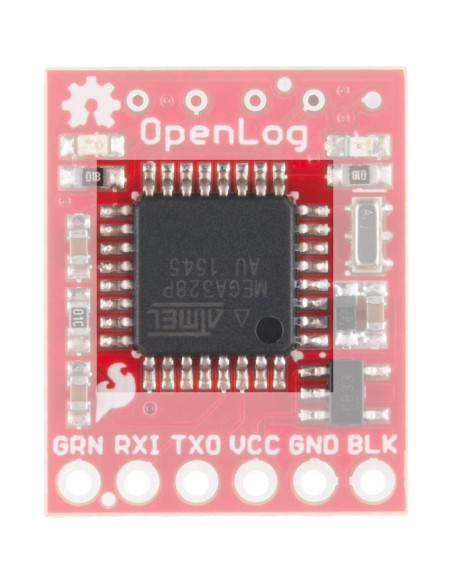

El SparkFun OpenLog es un registrador de datos de código abierto que funciona a través de una conexión serial simple y soporta tarjetas microSD de hasta 64GB. El OpenLog puede almacenar o registrar grandes cantidades de datos seriales y actuar como una caja negra para almacenar todos los datos seriales que genera tu proyecto, con fines científicos o de depuración. El SparkFun OpenLog funciona con un ATmega328 a bordo, funcionando a 16MHz gracias al cristal a bordo. El ATmega328 tiene el bootloader Optiboot cargado, lo que permite que el OpenLog sea compatible con la configuración de placa "Arduino Uno" en el IDE de Arduino. El OpenLog consume 6mA al grabar un búfer de 512 bytes, pero como ese proceso toma una fracción de segundo, el consumo promedio de corriente es más cercano a 5mA. Ten en cuenta que si estás grabando un flujo de datos constante a 115200bps, te acercarás a ese límite de 6mA. Todos los datos registrados por el OpenLog se almacenan en la tarjeta microSD que involucra las características de capacidad de 64MB a 64GB y tipo de archivo FAT16 o FAT32. La interfaz principal con el OpenLog es el conector FTDI en el borde de la placa. Este conector está diseñado para conectarse directamente a un Arduino Pro o Pro Mini, lo que permite que el microcontrolador envíe los datos a través de una conexión serial al OpenLog.

Características destacadas

• Entrada VCC: 3.3V-12V (Recomendado 3.3V-5V); Tasas de baudios configurables (hasta 115200bps)
• Registrar en tarjetas microSD FAT16/32 de hasta 32GB: Almacenar grandes cantidades de datos de tu proyecto
• ATmega328 preprogramado y bootloader: Interfaz de comando simple

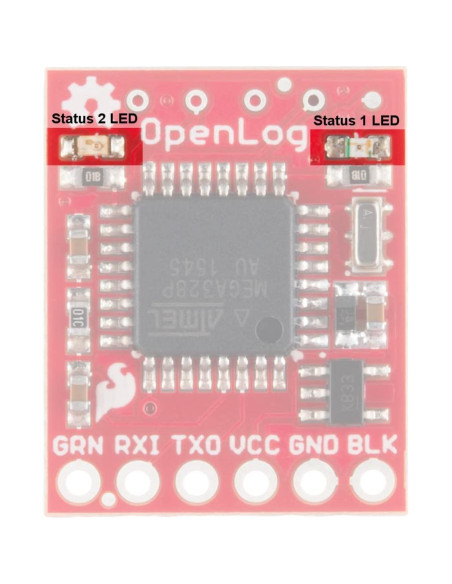

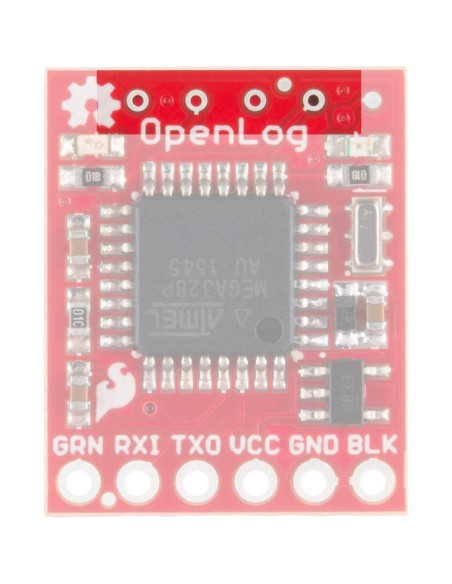

• Cuatro pines pogo SPI: Para una conexión simple a tu proyecto; Dos LEDs: indican el estado de escritura
• Dos velocidades de grabación: 2mA en reposo cuando no hay nada que grabar; 6mA a la velocidad máxima de grabación

Especificaciones técnicas

• Fabricante: SparkFun Electronics
• Número de modelo del artículo: SparkFun OpenLog
• Está descontinuado por el fabricante: No
• Peso: 0.2 kg
• Dimensiones: Ancho: 5.08 cm, Alto: 2.54 cm, Profundidad: 0.41 cm
