Transformador de Corriente SCT-013-000 100A/50mA + Módulo ADC

El estándar de salida de enchufe de tres núcleos de 3.5 mm, la corriente y el voltaje son dos tipos de salida. Instalación colgante, salida de cable. Para motores de CA, equipos de iluminación, compresores de aire y otras corrientes, monitoreo y protección. Especificaciones del Transformador de Corriente: Modelo: SCT013-000 Material: Ferrita Longitud del Cable: Aproximadamente 1m Tamaño de Apertura: 0.51 * 0.51 pulgadas (13 x 13 mm) Temperatura de trabajo: -25C a +60C Temperatura de almacenamiento: -30C a +90C Voltaje de trabajo: menor o igual a 660V Rango de frecuencia: 50HZ-1KHZ Resistencia dieléctrica: 3.5KV 50Hz 1min Propiedad de resistencia al fuego: UL94-V0 Estándar: GB1208-2006 Relación de vueltas: 1: 2000 Resistencia de muestreo máxima: 10 Linealidad: menor o igual a 0.2% Precisión: +/-1% Resistencia dieléctrica: AC 6000V/1min Resistencia mecánica: tiempos de apertura y cierre, no menos de 1000 veces (20C). Especificaciones del módulo ADC ADS1115: Resolución: 16 Bits Tasa de muestreo programable: 8 a 860 muestras/segundo Fuente de alimentación/Niveles lógicos: 2.0V a 5.5V Bajo consumo de corriente: Modo continuo: Solo 150A Modo de disparo único: Apagado automático Referencia de voltaje interna de bajo desplazamiento Oscilador interno PGA interno: hasta x16 Interfaz I2C: Direcciones seleccionables de 4 pines Cuatro entradas de un solo extremo o 2 diferenciales Comparador programable El paquete incluye: 1 x Transformador de Corriente SCT-013-000 100A/50mA 1 x módulo ADC ADS1115 1 x conector de 10 pines 10 x cable macho y hembra 1 x cable de audio hembra de núcleo de tres hilos

Características destacadas

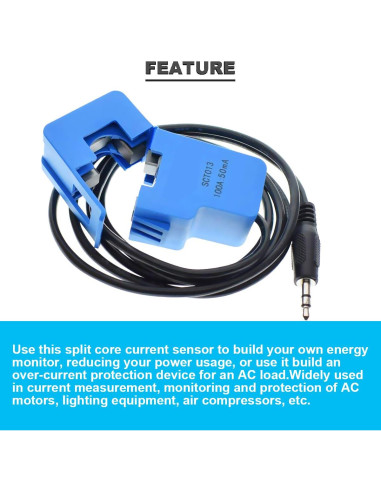

• QUÉ HACE: Usa este sensor de corriente de núcleo dividido para construir tu propio monitor de energía, reduciendo tu consumo de energía, o úsalo para construir un dispositivo de protección contra sobrecorriente para una carga de CA.
• ESPECIFICACIÓN: Corriente de entrada: 0~100A CA, Voltaje: 1V.; Longitud del cable de conexión: 1m; Dos formas de salida: salida de corriente o salida de voltaje (se necesita agregar resistencia de carga); Conector de cable: 3.5mm (como un conector de auriculares).

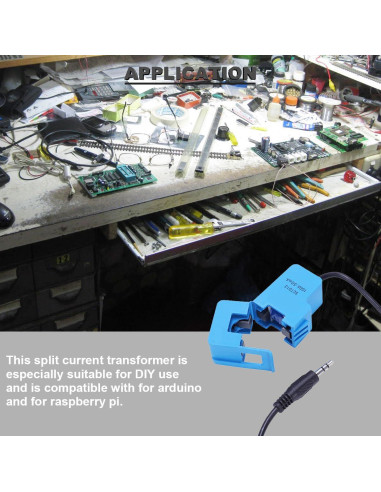

• USO DIY: Este transformador de corriente dividido es especialmente adecuado para uso DIY y es compatible con Arduino y Raspberry Pi.
• ÍNDICE DE SEGURIDAD: Resistencia dieléctrica (entre la carcasa y la salida) 6000V CA/1min Las características de retardante de llama cumplen con UL94-V0.

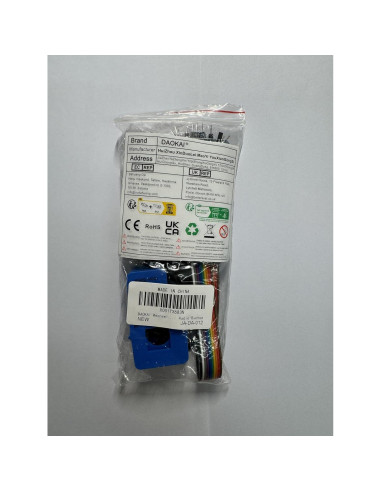

• PRODUCTOS INCLUYEN: 1 x Transformador de Corriente SCT-013-000 100A/50mA; 1 x módulo ADC ADS1115; 1 x conector de 10 pines; 10 x cable Dupont macho y hembra; 1 x cable de audio hembra de núcleo de tres hilos.

Especificaciones técnicas

• Fabricante: DAOKAI
• Número de modelo del artículo: JA-DA-012
• Peso: 0.2 kg
• Dimensiones: Ancho: 10.5 cm, Alto: 7.9 cm, Profundidad: 2.4 cm
